Пункт продажи товара:

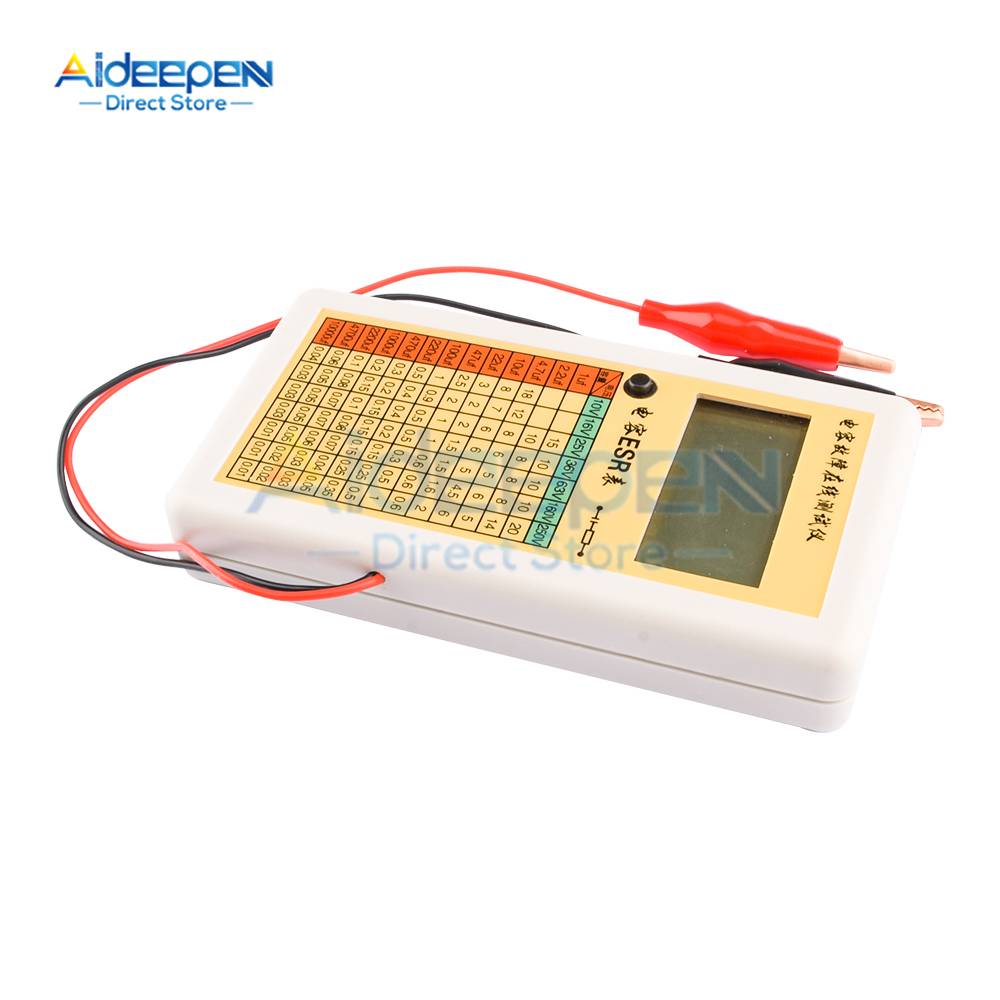

Куб питается от аккумулятора 9 в, рабочий ток всего аппарата составляет всего 6 мА, и ручка для проверки короткого замыкания включена с одной клавишей для завершения автоматической нулевой регулировки.

Синхронное Обнаружение используется в качестве тестового сигнала, и отображаемое значение является реальным значением ESR.

Трехуровневая диапазон автоматически соответствует радиус действия составляет 0,01-99 Ом, в зависимости от качества 0,01-0,99 Ом диапазон 0,01 Ом, В зависимости от качества 1-9,9 Ом диапазон 0,1 Ом, и в зависимости от качества 10-99 Ом диапазон 1 Ом.

Измерение пульса амплитуда ниже, чем 0,7 V, удовлетворяющей надежность измерения конденсатор с алюминиевой крышкой, ESR стоимость в счете-фактуре, в дороге.

Оба конца тестового провода снабжены защитными элементами, чтобы предотвратить заряд конденсатора и повреждение счетчика.

Если измерение не выполняется в течение длительного времени, измеритель ESR автоматически отключится.

Как использовать измеритель ESR: Сначала короткое замыкание двух тестовых проводов, затем включите питание, чтобы завершить автоматическую нулевую регулировку. Сравните данные, измеренные на цепи (выключение цепи) со значением ESR (эквивалентное сопротивление серии) стандартного конденсатора (см. Нижнюю таблицу). Если измеренное значение намного больше стандартного значения; Например, 8 раз, это означает, что конденсатор состарился и должен быть заменен. Если он намного меньше стандартного значения, вероятно, произойдет утечка. Вышеуказанные измерения могут быть измерены в цепи.

Что такое ESR конденсатора?

Любой конденсатор имеет некоторую устойчивость к переменному току, проходящему через него. ESR (эквивалентное сопротивление серии)-это сумма ohmic сопротивления внутри конденсатора. Идеальный конденсатор имеет нулевое значение ESR. Модель для такого конденсатора состоит из резистора серии с идеальным конденсатором.

Так как электролит постепенно высыхает при длительном использовании электролитического конденсатора, ЭСР электролитического конденсатора будет постепенно увеличиваться с течением времени. Высокий уровень ESR является общей проблемой в современных электронных схемах. Это увеличение ESR на 1-2 евро, или это может быть сложная проблема с электронным оборудованием. При нормальных условиях значение ESR очень низкое, но после многих лет, или резиновое уплотнение не является хорошим, электролит будет постепенно высыхать, поэтому ESR будет постепенно увеличиваться. Увеличение ESR увеличивает падение напряжения через конденсатор, вызывая тепловыделение. Если вы не проверяете ESR, ваш ремонт будет жестким. Высокий уровень ESR является признаком отказа конденсатора. Высокий уровень ESR может также привести к сложным электрическим сбоям, таким как перегрев конденсаторов, увеличение нагрузки цепи, что делает другие компоненты цепи работать неправильно и так далее.

Зачем использовать таблицу ESR?

Так как обычные аналоговые или цифровые счетчики могут привести к ошибке плохих частей для хороших при измерении электролитических конденсаторов, это будет тратить много времени и Ремонтное оборудование. Если вы не тестируете ESR, вам не хватает плохих конденсаторов. Часто эти плохие конденсаторы имеют высокий уровень ESR, который вы не можете измерить с помощью обычного мультиметра или цифрового емкостного метра. ESR конденсатора можно измерить только с помощью ESR метра. Измеритель ESR может быть измерен онлайн, что означает, что вам не нужно припаять конденсаторы.

Список доставки:

Таблица ESR X1
