Описание

Продукт собственного производства для применения дома, на работе, в школе – бактерицидный рециркулятор закрытого типа. Модель UV-130M в МЕТАЛЛИЧЕСКОМ корпусе рассчитана на обеззараживание воздуха в помещениях 130 куб.м. Уничтожает практически все известные сегодня виды микроорганизмов, включая бактерии, вирусы, грибы, простейшие формы, возбудители опасных заболеваний, передающихся воздушно-капельным путем.

Внимание! Товар сертифицирован и соответствует требованиям Роспотребнадзора, предъявляемым к приборам для обеззараживания воздуха внутри помещений (письмо № 02/3853-2020-27, 10.03.2020.).

Характеристики рециркулятора UV-M:

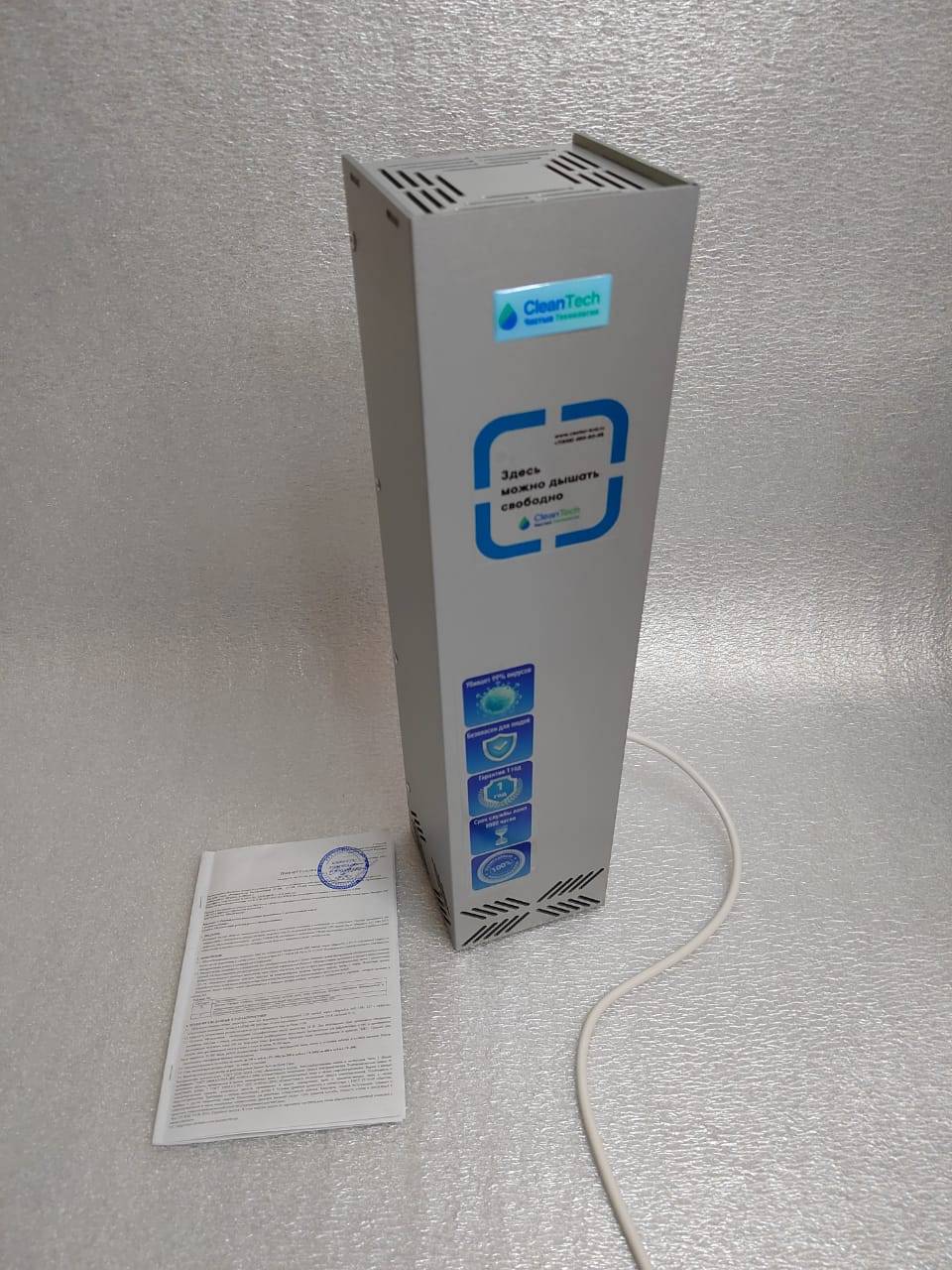

Поступает в продажу в металлическом корпусе, не пропускающем наружу ультрафиолетовые волны;
Внутри установлена 1 Uniel лампы с UV С-излучением и длиной волны 253.7нм;
Безопасен для присутствующих людей;
Сфера применения – квартиры, дома, школы, детсады, клиники, СПА центры, бассейны, вокзалы и другие объекты с внутренним объемом не более 130 куб.м;
Воздействует на все известные виды микроорганизмов. Уничтожает их безвозвратно;
Эффективность – до 99,9%, но не менее 96-98%.

Габариты: 480*120*120мм

Вес: 1,5кг

Категория Тип помещения
III Палаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории)
IV Детские игровые комнаты. школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.
V Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.

Паспорт изделия

Модель UV-130m, UV-240m

Бактерицидный облучатель - рециркулятор воздуха закрытого типа для обеззараживания помещений в присутствии людей , животных и растений.

Торговой марки «Рециркулятор бактерицидный UV-130m , UV-240m закрытого типа». Рекомендуемый объем обрабатываемого помещения от 130куб.м до 240куб.м

Сертификат о соответствии: № РОСС RU. AЖ49.00466 от 15.09.2020 года.

Номер декларации о соответствии : ЕАЭС N RU Д-RU.HX37.B.08294/20 Дата регистрации декларации о соответствии: 17.09.2020

Паспорт и инструкция по эксплуатации облучателя – рециркулятора закрытого типа UV-240m

Артикул изделия : Общий паспорт

1. ВВЕДЕНИЕ

Настоящий паспорт является совмещенным документом с техническим описанием и инструкцией по эксплуатации. Паспорт предназначен для ознакомления с облучателем-рециркулятором закрытого типа (лампы ультрафиолетовые , в том числе бактерицидные, EFL, ESL, LED) настенными и напольными УФ-бактерицидными одноламповыми с принудительной циркуляцией воздушного потока для обеззараживания воздуха в помещении (далее – рециркулятор).

2. НАЗНАЧЕНИЕ

2.1. Рециркулятор предназначен для обеззараживания воздуха помещений в присутствии людей. Обеззараживание воздушного потока происходит в процессе его циркуляции через корпус , внутри которого размещены источники бактерицидного облучения.

2.2. В качестве источников бактерицидного излучения используются бактерицидные лампы , не продуцирующие озон с длиной волны 253,7 нм.

2.3. Рециркулятор предназначен для использования в помещениях III, IV, V категорий.

Помещения, воздух которых может обрабатываться с помощью рециркуляторов, выбирают в соответствии с перечнем , который приведен в таблице №1 .

Таблица №1

Категория Тип помещения

III Палаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории)

IV Детские игровые комнаты. школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.

V Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

3.1.Облучатель-рециркулятор закрытого типа (лампы ультрафиолетовые , в том числе бактерицидные, EFL, ESL, LED) работают от сети переменного тока напряжением 220 В, частотой 50 Гц.

3.2 В облучателе-рециркуляторе закрытого типа UV-130m установлена одна ультрафиолетовая бактерицидная лампа мощностью 15Вт (1х15Вт). В облучателе-рециркуляторе закрытого типа UV-240m установлены две ультрафиолетовые бактерицидные лампы мощностью по 15Вт каждая (2х15Вт). Лампы ультрафиолетовые бактерицидные Uniel ESL-PLD-15/UVCB/E27/CL.

3.2. Мощность, потребляемая рециркулятором от сети переменного тока, не более 55 Вт.

3.3. В качестве источника бактерицидного излучения в рециркуляторы применимы бактерицидные лампы не пропускающие озон с длиной волны 253,7 нм.

3.4. Производительность по потоку от 130 куб.м до 240 м куб.м. (Уровень шума рециркулятора не более 38 Дб)

3.5. Срок эксплуатации рециркулятора - не менее 12 месяцев.

3.6. Время выхода рециркулятора на рабочий режим должно быть не более 1 мин.

Рециркуляторы соответствуют ГОСТ МЭК 60204-1-2002 "Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования"; ГОСТ 30804.6.3-2013 (IEC 61000-6-3:2006) "Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний", раздел 7; ГОСТ 30804.6.1-2013 (IEC 61000-6-1:2005) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний", раздел 8. Условия хранения продукции в соответствии с ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды". Срок хранения (службы, годности) указан в прилагаемой к продукции товаросопроводительной и/или эксплуатационной документации.

Код ТН ВЭД ЕАЭС 8543, Серийный выпуск. В этом изделии защита от поражения электрическим током обеспечивается основной изоляцией и самим корпусом.

3.9. Наружные поверхности рециркулятора выполнены из металла, и допускают дезинфекцию способом протирания дезинфицирующими средствами (ВАЖНО! При условии, когда устройство ОТКЛЮЧЕНО от сети питания), зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке.

3.10. Условия эксплуатации облучателя-рециркулятора: температура от +10 С до + 35 C ; относительная влажность 80 % при температуре 25 С, давление - 630-800 мм. рт. ст.

4. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки облучателя-рециркулятора входят:

4.1.Бактерицидный облучатель-рециркулятор воздуха закрытого типа для обеззараживания помещений в присутствии людей животных и растений UV-130m , UV 240m - 1 шт.

4.2. Наклейка защитная - 1 шт.

4.3. Паспорт изделия - 1 шт

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Облучатели-рециркуляторы (лампы ультрафиолетовые , в том числе бактерицидные, EFL, ESL, LED), являются облучателями закрытого типа, в которых бактерицидный поток от ультрафиолетовой лампы распределяется в небольшом замкнутом пространстве, при этом обеззараживание воздуха осуществляется в процессе его прокачки с помощью вентилятора через зону с источниками ультрафиолетового излучения.

5.2. Рециркулятор состоит из:

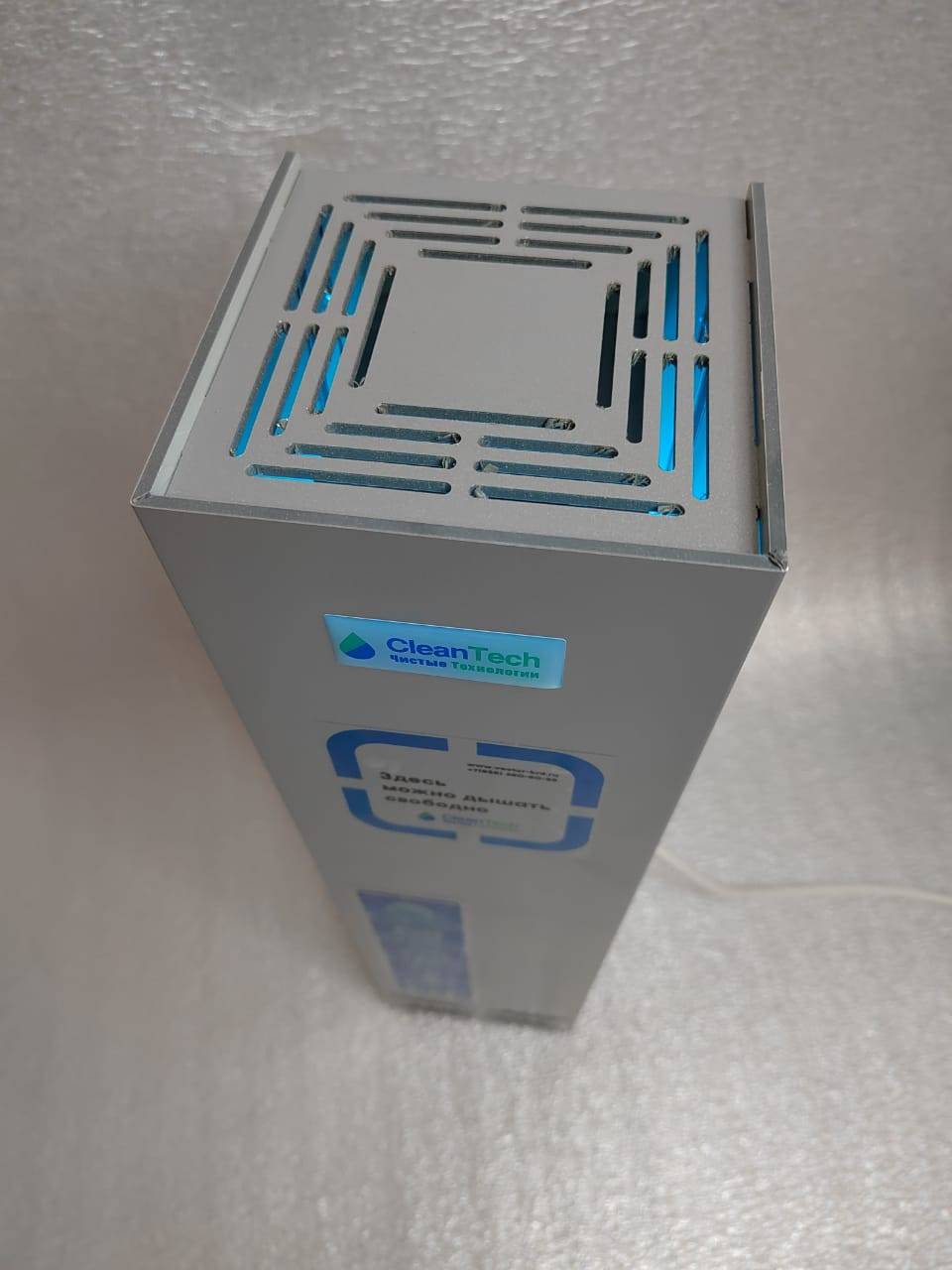

- корпуса со смотровыми окнами и защитой от УФ-излучения для визуального контроля работоспособностью ламп ;

- рециркуляторы могут крепиться в вертикальном положении на стену, передвижную стойку или устанавливаться на устойчивую поверхность (стол, полка , подоконник ) ***;

- светотехнической части (бактерицидные лампы, вентилятора, кнопки включения и предохранителя).

5.3. Подключение рециркулятора к сети питания осуществляется с помощью трехпроводного сетевого кабеля , один из проводов которого – заземляющий.

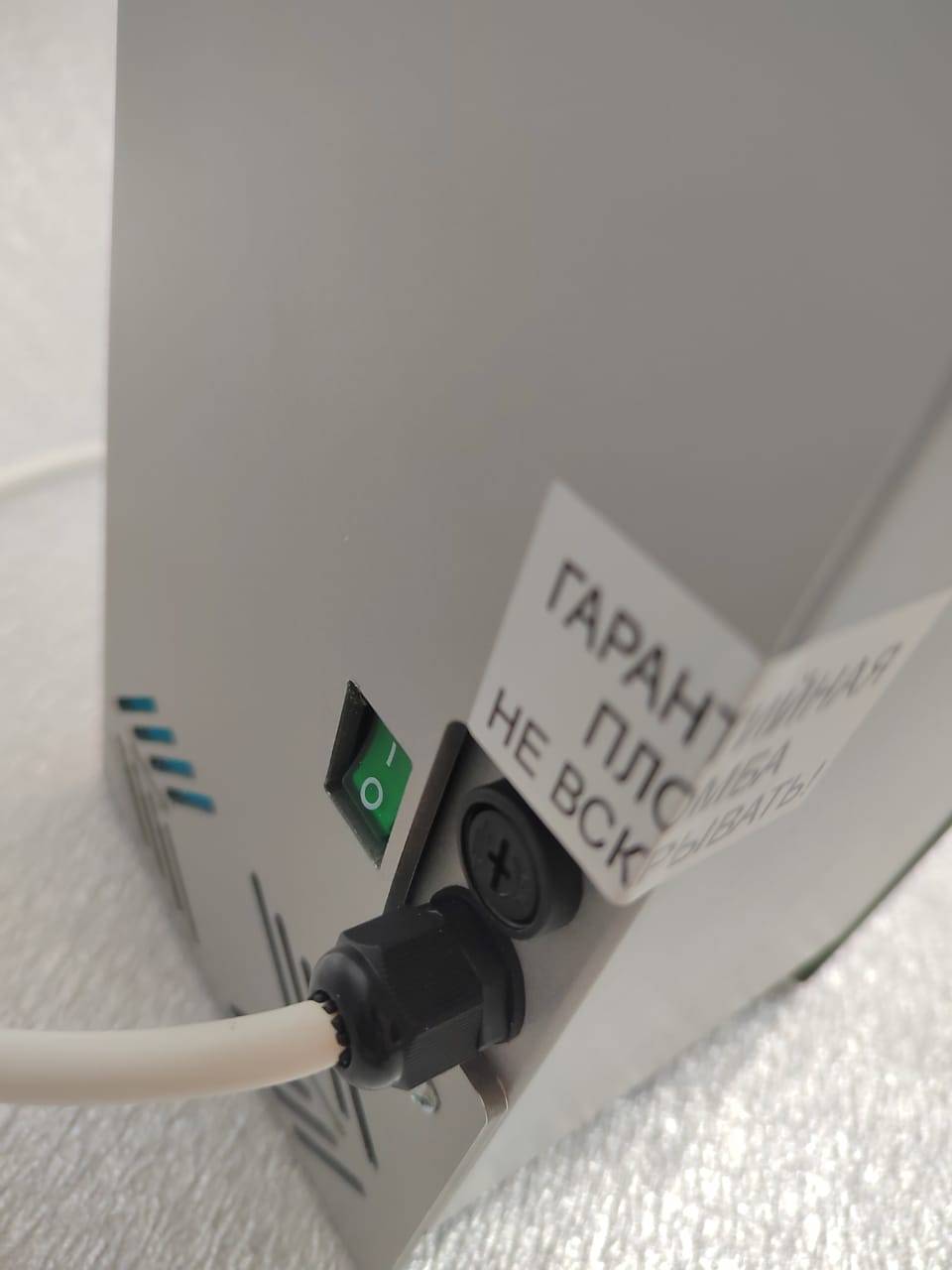

5.4. На панели блока рециркулятора размещена кнопка (ВКЛ, ВЫКЛ, предохранитель )

5.5 Замена УФ-ламп необходимо производить каждые 8 000 часов эксплуатационной наработки . Рекомендованное время замены ламп каждые 2,5 года при эксплуатации прибора 8 часов в день.

5.6 Принцип работы основан на применении УФ-излечения , источником которого является бактерицидная лампа , не продуцирующая озон с длинной волны 253,7нм.

ВНИМАНИЕ! ИНДИКАТОРОМ РАБОТЫ БАКТЕРИЦИДНОЙ ЛАМПЫ ЯВЛЯЕТСЯ СВЕЧЕНИЕ ЕЕ КОЛБЫ!

6. ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

6.1. К эксплуатации рециркуляторов допускается персонал, освоивший правил эксплуатации рециркуляторов, изложенные в руководстве по эксплуатации , прошедший инструктаж в соответствии с «Правилами технической эксплуатации электроустановок » и допущенный к работе.

6.2. ЗАПРЕЩАЕТСЯ проводить ремонт рециркуляторов и их дезинфекционную обработку, если они подключены к сети.

6.3. Прямое УФ-излучение вредно воздействие на кожу и слизистые , поэтому при возникновении любой неисправности , при которой прямое УФ-излучение проникает наружу корпуса , рециркулятор подлежит ремонту.

6.4. При смене лампы следует соблюдать осторожность, не допускать нарушение целостности колбы лампы. В случае ее повреждения, необходимо собрать все осколки лампы и промыть место, где она разбилась.

6.5 При смене лампы облучатель-рециркулятор (лампы ультрафиолетовые , в том числе бактерицидные, EFL, ESL, LED), должен быть отключен от сети!

6.6 ВАЖНО! В процессе эксплуатации рециркулятора , помещение необходимо проветривать в течение 10 минут каждые 2 часа работы оборудования.

ВНИМАНИЕ ! ВКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ РЕЦИРКУЛЯТОРОВ БЕЗ ЗАЗЕМЛЕНИЯ НЕ ДОПУСКАЕТСЯ!

7. ПОДГОТОВКА К РАБОТЕ

7.1. Извлечь облучатель-рециркулятор из транспортной тары и освободить от полиэтилена. Законсервированные поверхности протереть марлевым тампоном, смоченным спиртом или дез.средством (обильное смачивание не рекомендуется).

7.2. Проверить комплектность облучателя - рециркулятора.

Подключить облучатель к сети.

7.3.1. Включить тумблер «Сеть».

7.3.2. Убедиться, что лампа светится, вентилятор бесшумно работает. Облучатель-рециркулятор готов к работе.

7.3.3. Для замены лампы открутить боковые винты с торцевых сторон, снять торцевую крышку.

7.3.4. Снять отработанные лампы.

7.3.5. Установить новые лампы в держатели.

7.5.6. Установить торцевую крышку, закрепить крышку при помощи финтов в обратном порядке.

7.5.7. Подключить облучатель к сети.

7.6.После транспортирования рециркулятора в условиях отрицательных температур, перед включением в сеть его выдерживают в помещении при комнатной температуре в течение 24 часов.

7.7.Произвести дезинфекцию рециркулятора в соответствии с ОСТ 42-21-2-85 «Стерилизация и дезинфекция изделий медицинского назначения». Перед подключением предварительно проводят дезинфекцию наружных поверхностей рециркулятора. Наружные поверхности рециркулятора обрабатывают способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке, лампу и отражатели протирают тампоном, смоченным 96% этиловым спиртом (тампон должен быть отжат).

8. ПОРЯДОК РАБОТЫ

8.1. Рециркулятор должен размещаться в помещении таким образом, чтобы забор и выброс воздуха происходили беспрепятственно и совпадали с направлениями основных воздушных потоков.

8.2. Рециркулятор-облучатель может работать как в присутствии, так и в отсутствии людей. В присутствии людей применение рециркулятора рассчитано на его непрерывную работу в течении всего времени пребывания людей в помещении.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Для обеспечения надежной работы рециркулятора проводить своевременное техническое обслуживание. При этом пользуйтесь настоящим паспортом.

9.2. Условия проверки.

9.2.1. Проверка технических характеристик производится при номинальном питающем напряжении и нормальных условиях, за которые принимаются:

-напряжение питания 220 В +/- 10 %,

-50 Гц температура окружающего воздуха (25 +/- 10) 0C,

-относительная влажность воздуха (65 +/- 15) %,

-атмосферное давление ( 84 - 106,7) кПа, (630 - 800) мм.рт.ст.

9.2.2. Перед проведением проверки рециркулятор необходимо:

-произвести внешний осмотр,

-изучить техническую документацию на рециркулятор и приборы, применяемые для его проверки.

15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

15.1. Гарантийный срок эксплуатации при соблюдении потребителем условий эксплуатации, хранения и транспортирования установлен 12 месяцев со дня ввода рециркулятора в эксплуатацию. Гарантийный срок хранения 1 год.

15.2. В течение гарантийного срока предприятие-изготовитель в случае возникновения гарантийной ситуации безвозмездно ремонтирует или заменяет рециркулятор.

В соответствии с Постановлением Правительства Российской Федерации от 1 декабря 2009 г. №982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии» изделия Облучатели-рециркуляторы воздуха ультрафиолетовые бактерицидные (код ОКП 94 5140) не подлежат обязательной сертификации или декларированию

---
