VNA 2 8 дюймов вектор сетевой анализатор цифровые кв MF антенна VHF ЖК-дисплей
VNA 2,8 дюймов вектор сетевой анализатор цифровые кв MF антенна VHF сетевой анализатор ЖК-дисплей сенсорный Экран логический анализатор антенны
Новые усовершенствованные функции NanoVNA-H

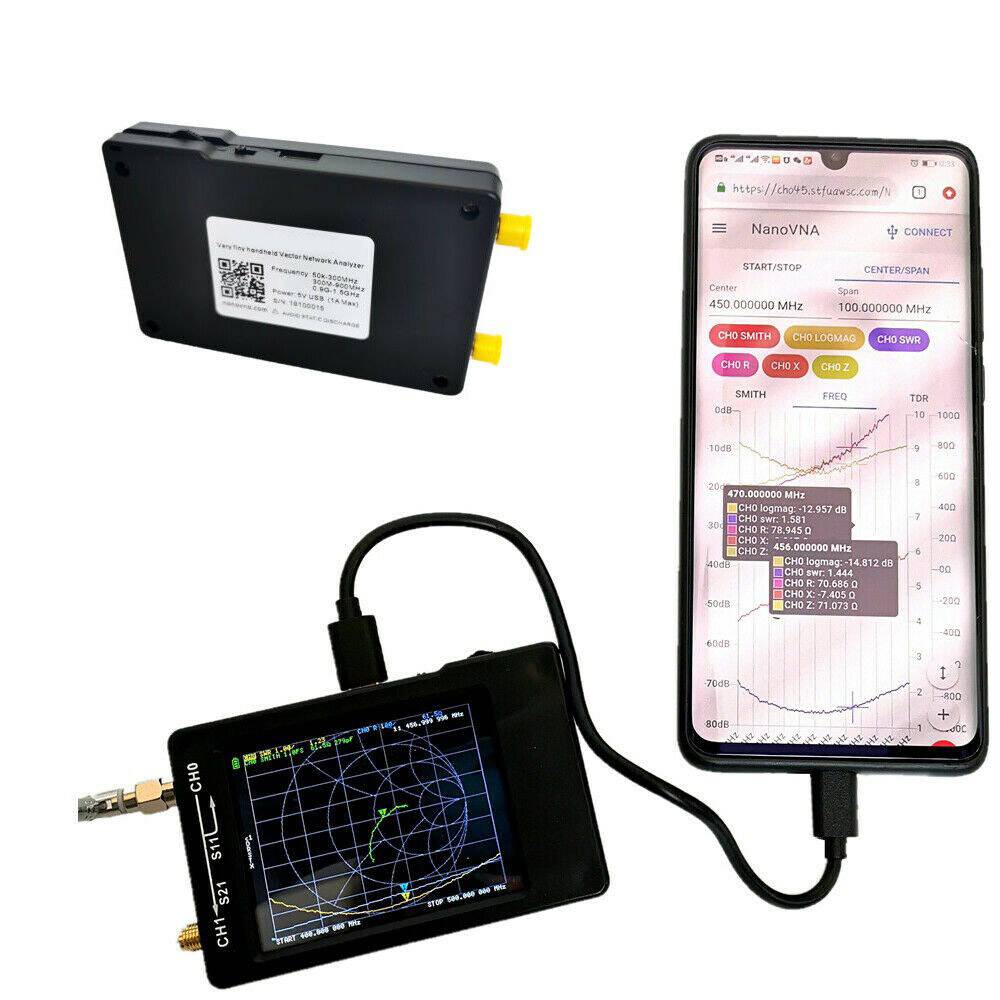

1. Обновлено программное обеспечение для поддержки одного и того же экрана, подключенного к большинству телефонов Android. Решить проблемы с небольшим экраном и недостаточной яркостью.2. Обновленное программное обеспечение для поддержки анализа времени домена (TDR).
3. Обновление программного обеспечения, использование батареи может быть отображено на интерфейсе.
4. Обновили программное обеспечение и добавили информацию об авторских прав дизайнера.
5. В соответствии с требованиями заказчика, Форма изготовлена из корпуса ABS. По сравнению со многими клиентами, использующими 3d-печатные корпуса, это экономит затраты.
6. Внешняя упаковка была изменена. Горячее и холодное покрытие покрыто Золотой коробкой и защищено пластиковым внутренним лотком. Уменьшает проблемы, вызванные вибрациями при транспортировке.
7. Серийный номер продукта прикреплен на обратной стороне.
8. Включает простые инструкции.
9. Другие детали улучшены.
Характеристика:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно.
Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах.
Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.
Спецификация:
Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.
Материал: PCB
Цвет: черный пластиковый чехол
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
USB: 5 в 120 мА
Батарея: 3,7 v Батарея
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Упаковка включает:
1 хост xNanoVNA (с аккумулятором 450 мАч)
1 usb-кабель для передачи данных Type-C
2x30 мм SMA Штекерный RG174 RF кабель
1 разъем xSMA female to female
1xSMA простой калибровочный набор короткий
1xSMA простой калибровочный Набор Открытый
1xSMA Простая калибровка набор нагрузки
1 шт. Тип c-Тип c
