Описание

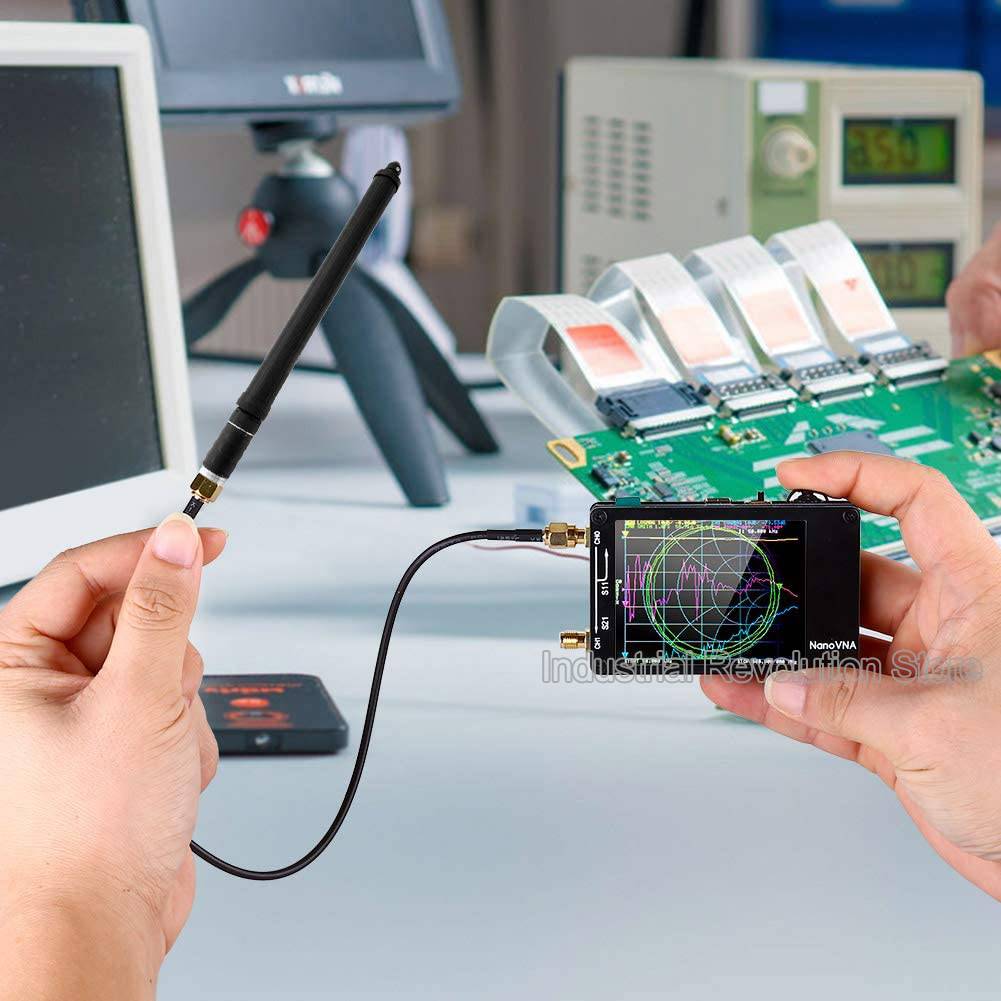

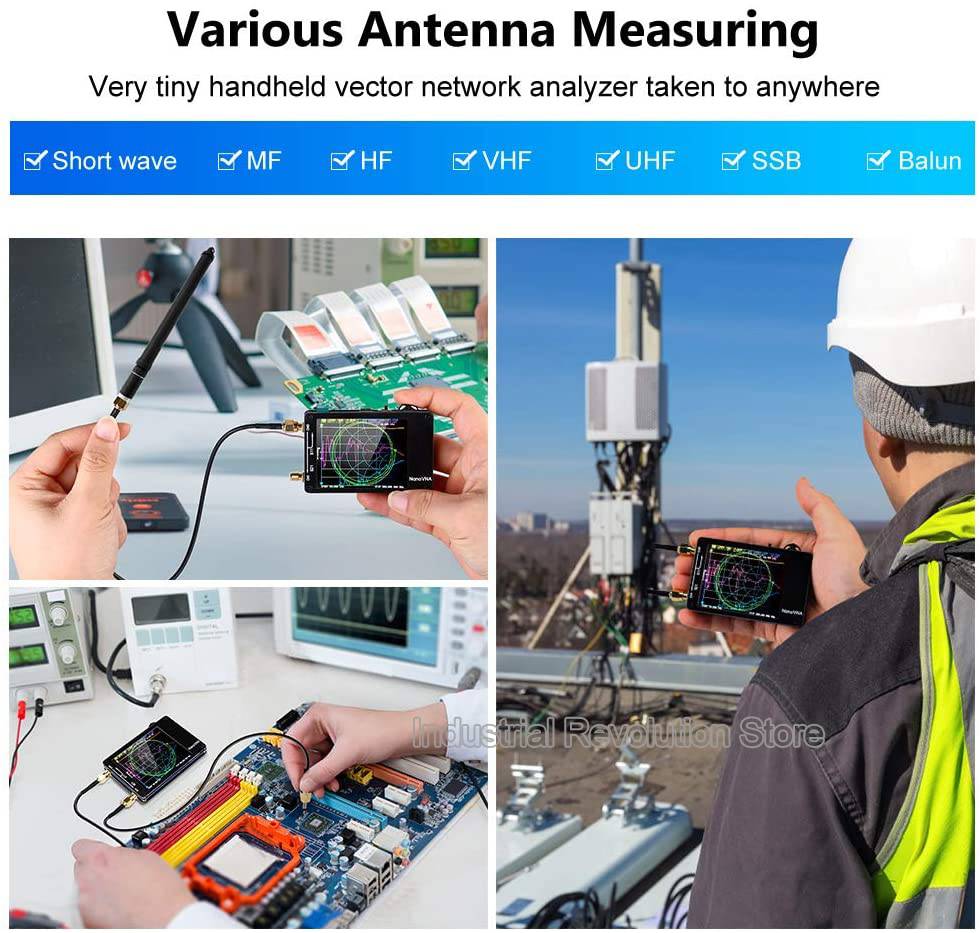

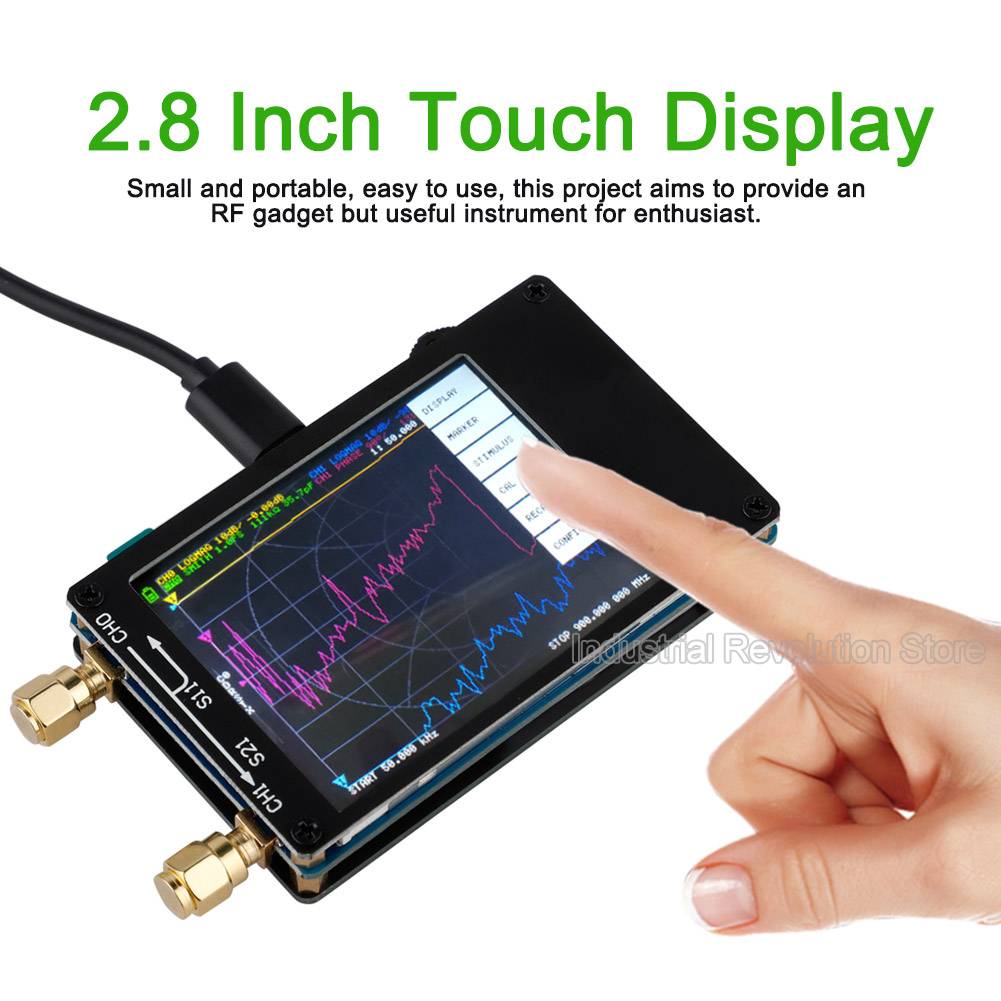

Это изделие «сделай сам», которое обеспечивает максимально полную функцию измерения векторной сети размером с кредитную карту. Содержит 2,8 дюймовый сенсорный экран, аккумулятор 400 мАч, можно использовать в автономном режиме в течение 2 часов, если вам нужно более длительное измерение, подключите внешний блок питания или свяжитесь со мной, чтобы сделать версию с батареей большего размера. Измерение режимов TX/RX позволяет измерять все параметры S11 и s21. Если необходимо получить S12 и S22, необходимо вручную изменить проводку порта трансивера. Если есть другие несовершенства, вы можете связаться со мной. Основные характеристики: ●Печатная плата: 54 мм x 85,5 мм x 11 мм (без разъемов и переключателей) ●Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки) ●RF выход: -13 дБм (максимум-9 дБм) ●Точность частоты: <0,5 ppm ●Диапазон измерения: 70дБ (50 кГц-300 МГц), (50дБ (300 м-600 МГц), 40дБ (600 м-900 МГц) включить расширенную прошивку); ●Порт SWR: <1,1 ●Дисплей: 2,8 дюймов TFT (320x240) ●Интерфейс USB: режим связи USB type-C: CDC (последовательный) ●Питание: USB 5В 120мА, встроенный аккумулятор 400 мАч, максимальный зарядный ток 0.8A ●Количество точек калибровки: 101 (фиксированное) ●Количество точек сканирования: 101 (фиксированное) ●Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5 Измерьте параметры S, соотношение стоячих волн напряжения, фазу, задержку, схему Смит...; Сфотографированный набор NanoVNA включает в себя: Один хост NanoVNA (включая аккумулятор 450 мА · ч), один Дата-кабель USB Type-C, два 30 см SMA RF-кабеля типа «Папа-папа» RG174, Один набор набора для калибровки SMA (O/S/L, по умолчанию Мужская головка, пожалуйста, обратите внимание или свяжитесь со мной, если вам нужна Женская головка), Один разъем SMA мама-мама.
