ELM327 Bluetooth-cpmpatible/WIFI V1.5 OBD2 OBDII автомобильный диагностический инструмент

Описание товара

Уведомления: чип ELM327 V1.5 PIC18F25K80

7 типов ELM327 V1.5 (разные размеры и чехлы, одинаковые функции)
Совместимая с Bluetooth версия A
Совместимая с Bluetooth версия B
Совместимая с Bluetooth версия C
WIFI Версия A
WIFI версия B
WIFI версия C
WIFI версия D

Особенности:

* Версия прошивки V1.5 (поддерживает больше протоколов SAE J1850, чем V2.1).
* С чипом: PIC18F25K80, поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.
Это понять команды, такие как ATPPS и ATAL.
Частота кристалла 4 МГц.
MAC-адрес AA:BB:CC:11:22: 33.

Требования к оборудованию:

Для устройств Android/IOS (iphone,ipad, например)/для ПК

---- Совместимость с Bluetooth elm327 поддерживает только систему android, не поддерживает систему IOS,
----- Wifi elm327 поддерживает android и IOS системы.

Поддержка протоколов OBD 2 автомобиля:

1. Автомобили США после 1998 года
2. Европейские автомобили after2000 r,
3. Япония и корейские автомобили после 2002 года r.
4. Китайские автомобили после 2005 г.
5. Российский автомобиль после 2012 года.

Протоколы поддержки: V1.5 лучше, чем V2.1 более стабильное качество

1.SAE J1850 PWM (41,6 кбод)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2(5 бод инициализации, 10,4 кбод)
4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6.ISO15765-4 CAN(11 бит ID,500 кбод)
7.ISO15765-4 CAN(29bit ID,500 кбод)
8.ISO15765-4 CAN(11 бит ID,250 кбод)
9.ISO15765-4 CAN(29 бит ID,250 кбод)
A.SAE J1939 CAN(29bit ID,250 * кбод)
B.USER1 CAN(11 * бит ID,125 * кбод)
C.USER2 CAN(11 * бит ID,50 * кбод)
* Настройки по умолчанию (настраиваемые пользователем)

Требования к программному обеспечению:

Все программное обеспечение ELM327.
-Программное обеспечение системы IOS в Apple store: Автомобильный сканер/OBD Auto Doctor / OBD Car Doctor / EOBD Faciles / Rev / FUZZYCar/ DashComand / SpeedPORT / Nova Scan...
Внимание: базовое программное обеспечение iOS не входит в комплект, вы должны купить его в Apple App Store!
-Программное обеспечение системы Android: Torque pro / Mini OBD2 / OBD Car Doctor / DashComand...
-Система Windows: Scanmaster- ELM / PCMSCAN...

Основные функции:

• RPMs двигателя
• Расчетное значение нагрузки
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость транспортного средства
• Кратковременная топливная отделка
• Долгосрочная топливная отделка
• Давление впускного коллектора
• Предоплата времени
• Температура впускного воздуха
• Расход воздуха
• Абсолютное Положение Дроссельной заслонки
• Напряжение датчика кислорода
• Соответствующая краткосрочная топливная планка
• Состояние топливной системы
• Давление топлива

И больше .......

Отображение и чтение:

• RPMs двигателя
• Расчетное значение нагрузки
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость транспортного средства
• Кратковременная топливная отделка
• Долгосрочная топливная отделка
• Давление впускного коллектора
• Предоплата времени
• Температура впускного воздуха
• Расход воздуха
• Абсолютное Положение Дроссельной заслонки
• Напряжение датчика кислорода
• Соответствующая краткосрочная топливная планка
• Состояние топливной системы
• Давление топлива

Как подключить автомобиль и телефон через ELM327

Если вы используете телефон Android с помощью приложения Torque, пожалуйста, следуйте инструкциям;

1. Откройте крутящий момент-Настройка-настройки Адаптера OBD2-Тип подключения-BT-назад-Выберите BT Device --- OBDII[AA:BB:CC:11:22:33].

2. Откройте настройки «вашего android и выполните поиск BT из ELM327:OBDIl, затем введите пароль 1234.

Фотографии

Совместимый с Bluetooth Тип A

Совместимый с Bluetooth Тип B

Совместимый с Bluetooth Тип C

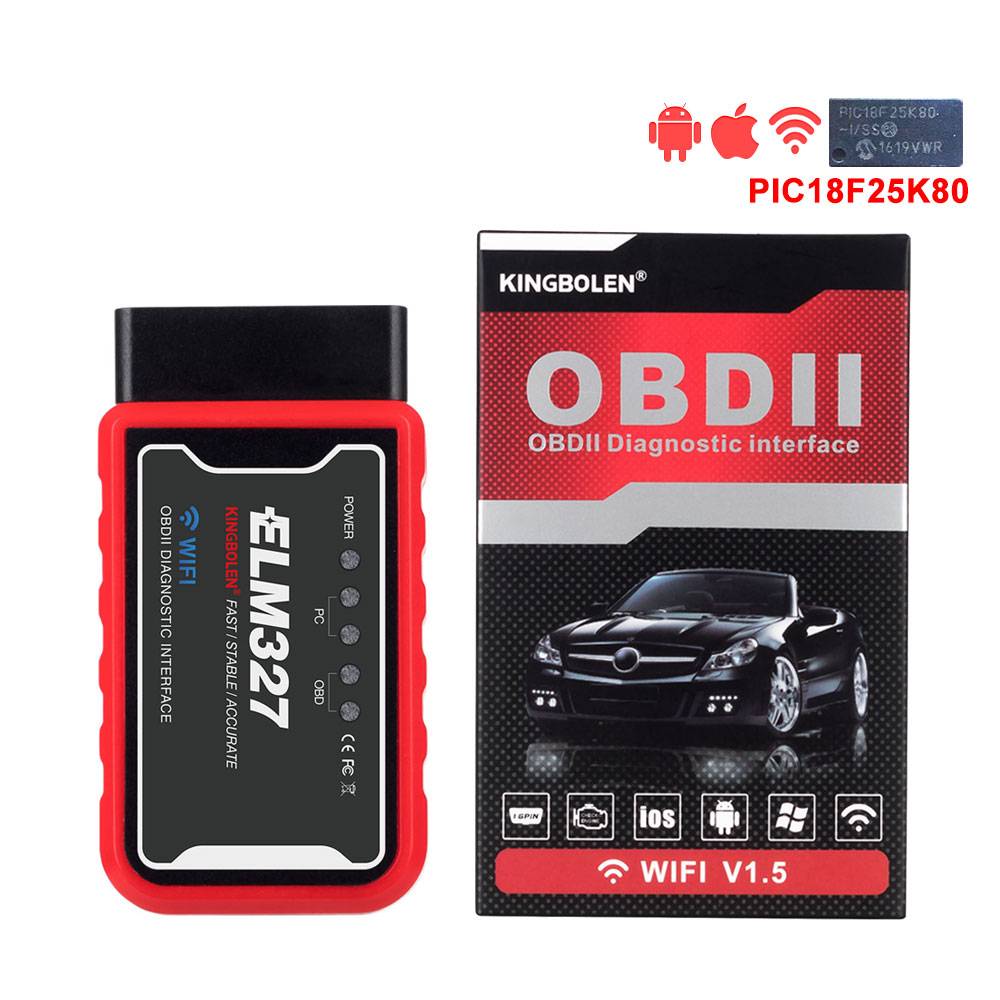

WIFI тип A

WIFI Тип B

WIFI Тип C
