Токарный станок для деревообработки 80/100 токарный шпиндель сквозное отверстие 19

7738.4

Наличие: На складе




Описание

[Примечания по заказу]



Силовая способность: патрон и фланец оснащены зазорами, имеют пространство для точной регулировки, подходят для изготовления оборудования без послеотделочной способности, например, токарного станка по дереву, бисероплетения, а-оси по дереву, деревообработка Четырех Осей.



Этот шпиндель предназначен для обработки древесины токарным станком по дереву. Кроме того, Мы не гарантируем. Для других целей или модификаций, пожалуйста, примите это по своему усмотрению.





Ссылка продается как: вариант 1.

Если вам нужны другие варианты, пожалуйста, нажмите на нужный вариант для покупки!

[Описание цены]

Аксессуары входят в каждую упаковку:

Вариант 1: 80 фланцев шпинделя + сидящий подшипник

Вариант 2: 80 фланец шпинделя + с подшипник для седла + шкив + K11-80 трехкулачковый патрон

Вариант 3: фланец шпинделя 80 + с подшипник для седла + шкив + четырехкулачковый патрон K12-80

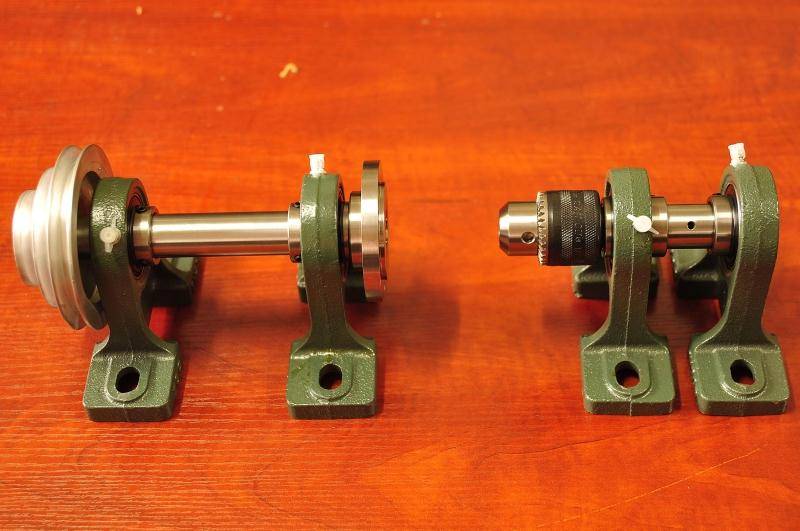

Силовая часть, шкив + ремень M32

Рекомендуется подходящий двигатель




Параметры]

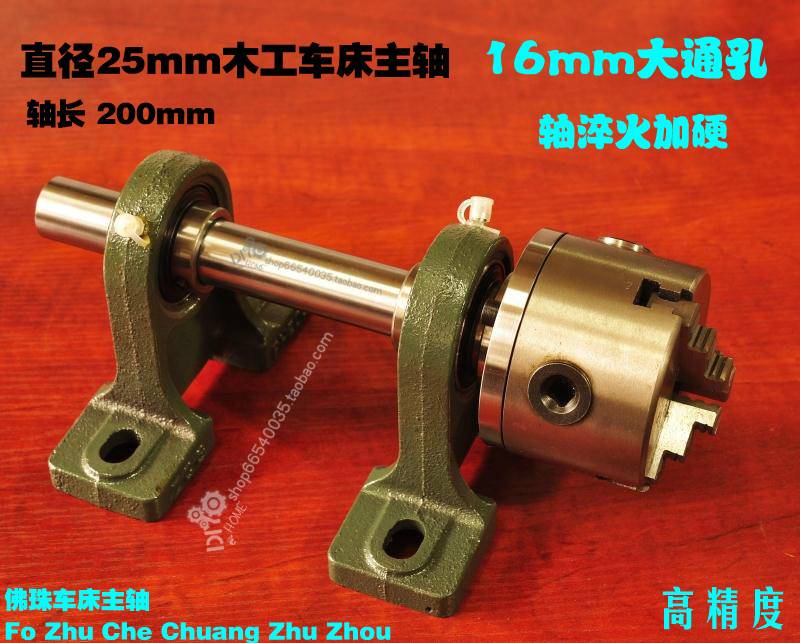

Основной вал: диаметр 25, общая длина 200 мм, сквозное отверстие около 19 мм, твердость: HRc 55-62 °



Основной вал и фланец оснащены интерференционной посадкой (плотное прилегание) + Торцевая поверхность фиксируется точечной сваркой. Интерференционная посадка и центр вала более точны. Из-за небольшого количества точечной сварки шпиндель менее деформируется нагревом и не деформируется. Снижение точности вала.

Патрон подключается через фланец с 3 отверстиями, а патрон и фланец имеют пространство для точной регулировки.

Высота подшипника 80 мм, диаметр монтажного отверстия 12 мм. Расстояние между двумя подшипниками составляет 105 мм, а ширина подшипника-140 мм.

Расстояние между двумя сиденьями вала (расстояние между центральными отверстиями установки) можно регулировать от 60 мм до 110 мм.

Параметры шкива:

Тип канавки: V-образный шкив-O типа (в-образный шкив шириной 10 мм может использоваться Метрическая серия O, V-ремень имперской серии M).

Три слота и три диаметра: 55-80-105 мм.

Внутреннее отверстие: 25 мм (другое отверстие можно обрабатывать с внутренним отверстием 20 ~ 28 мм) верхний провод зафиксирован, без шпоночного пути.

Материал: литой алюминий.

Патроны, входящие в посылка поставки,-Патроны Tianpai производства Zhejiang Tianyi.



Принцип точной отладки соответствия зазоров:

После установки патрон удерживает стандартный стержень, вращает шпиндель, внимательно следит за эксцентричным направлением патрона, отмечает Эксцентриситет, А затем перемещает патрон в противоположном направлении на половину смещения.

Затем поверните шпиндель и наблюдайте Эксцентриситет. Если есть смещение, отрегулируйте его снова, как описано выше, до тех пор, пока он не станет удовлетворительным.



На следующем рисунке используется Универсальный фирменный патрон, произведенный Hohhot. Крепежные винты представляют собой винты с шестигранной цилиндрической головкой. Винты и гайки, используемые разными партиями и брендами, отличаются. Например, Однодневный патрон без головы. Винт и гайка, пожалуйста, проконсультируйтесь заранее.







Эти валы, как правило, мы поможем покупателю отрегулировать подшипник перед отправкой, установить на подшипник для хорошей отладки, так как седло подшипника не фиксировано, экспресс-доставка покупателюСитуация с движением подшипника часто возникает в следующих случаях: подшипник разбивается, вращающийся вал скручивается и скручивается, устройство отскакивает, И захватывающий кончик вращается так, будто круг вытянут.Не беспокойтесь об этой ситуации, не думайте, что это так,Индивидуальная терпеливая отладка покупателя, легко настраиваетсяМожно отладить немного терпения, также можно гарантировать вал, каждый из наших валов просматривается индивидуально перед обработкой.Дрожание порта не будет превышать 0,03 мм. В этих ситуациях в основном предназначено для регулировки корпуса подшипника: сначала Отрегулируйте одиночный на общий, Затем возьмите вал, чтобы сформировать пару, а затем вносите справочные корректировки друг для друга.Покупатели, у которых нет множества инструментов, могут ознакомиться с приведенным ниже способом:
