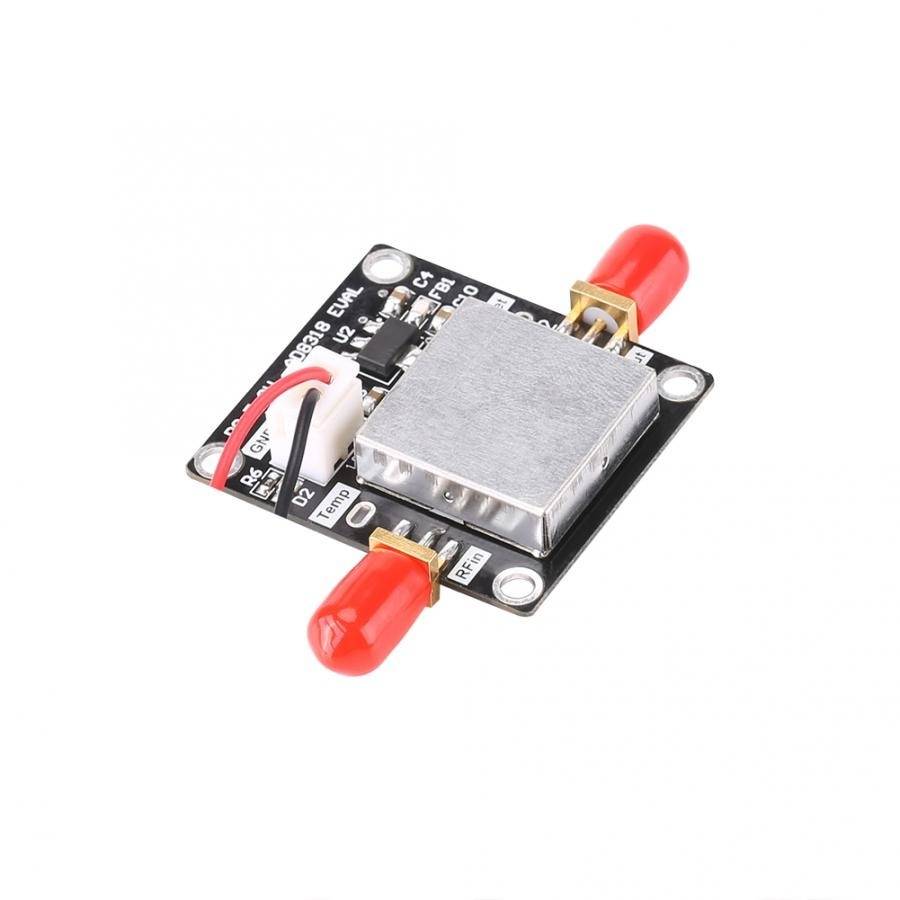

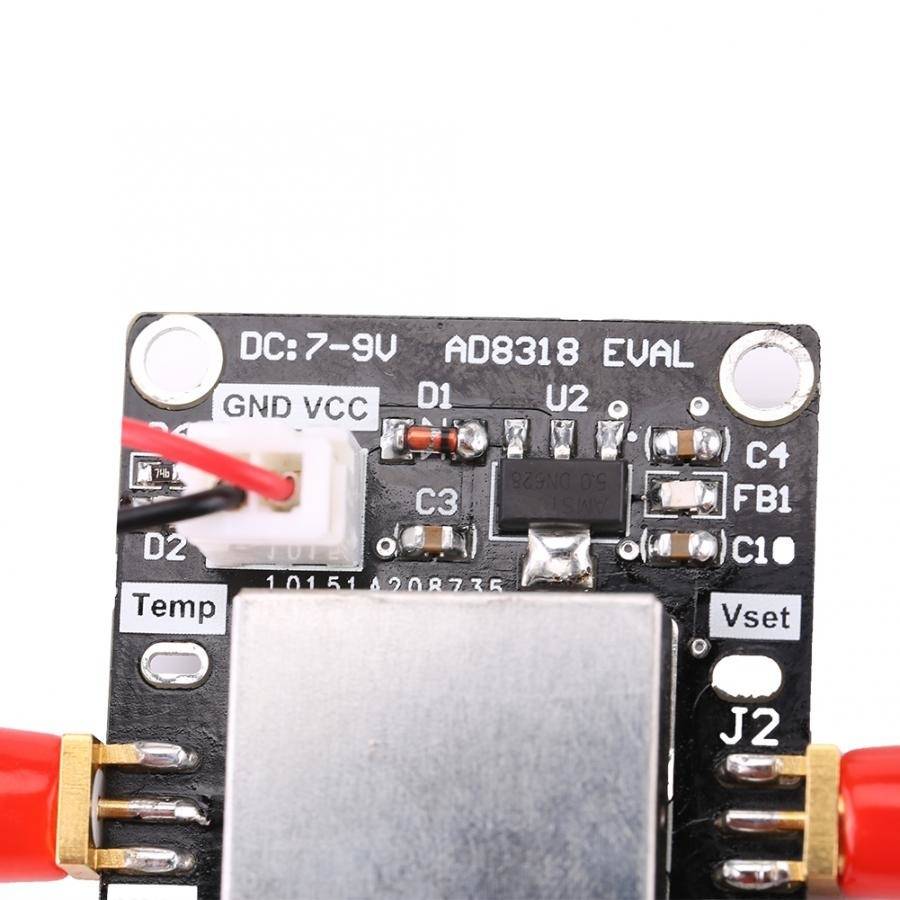

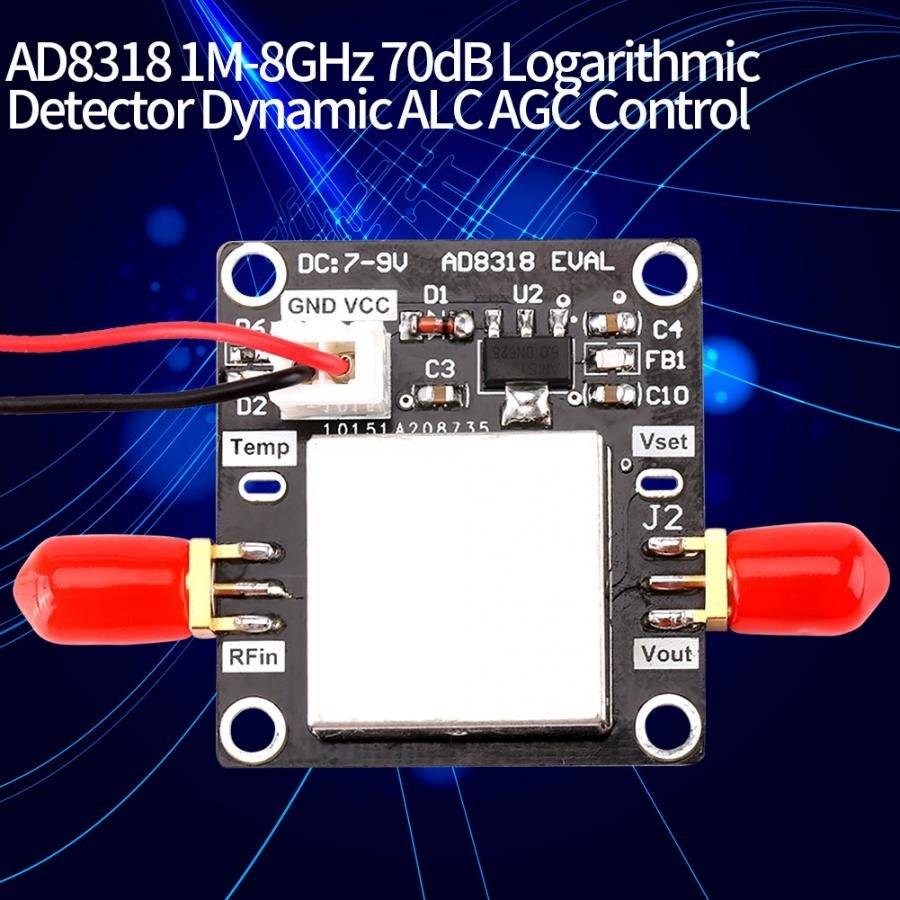

AD8318 1 м-8 ГГц 70 дБ логарифмический детектор динамический ALC/AGC контроль

Описание:

AD8318-это логарифмический усилитель демодуляции, способный точно преобразовать ВЧ входной сигнал в соответствующее децибел-масштабированное выходное напряжение. Он использует прогрессивную технологию сжатия над каскадной цепью усилителя, каждый этап которой оснащен детектором. Устройство используется в режиме измерения или контроллера. AD8318 поддерживает точное соответствие журнала для сигналов от 1 МГц до 6 ГГц и обеспечивает полезную работу до 8 ГГц. Диапазон ввода обычно составляет 60 дБ (re: 50 Ω) с погрешностью менее ± 1 дБ. AD8318 имеет время отклика 10 ns, что позволяет обнаруживать всплеск RF до более 45 МГц. Устройство обеспечивает непревзойденную логарифмическую стабильность при переходе от температуры окружающей среды. Выход датчика температуры с наклоном 2 мВ/°C также предусмотрен для дополнительного мониторинга системы. Требуется один источник питания 5 В. Потребление тока обычно составляет 68 мА. Мощность сокращение потребления <1,5 МВт в тех случаях, когда устройство отключено.
AD8318 может быть настроен для обеспечения контроля напряжения на VGA, например, усилитель мощности или выход измерения, от Pin VOUT. Потому что выход используется для приложений контроллера, широкополосный шум является минимальным.
В этом режиме контрольное напряжение установки применяется к VSET. Отзывы с помощью радиочастотного усилителя проходят через VOUT, выход которого регулирует выход усилителя на величину, соответствующую VSET. В AD8318 обеспечивает 0 V to 4,9 V возможности выхода на VOUT ПИН-кода, подходит для контроллера приложений. В качестве измерительного устройства штырь VOUT внешне подключается к VSET для получения выходного напряжения, VOUT, что является уменьшением линейной-в-дБ функции амплитуды входного сигнала RF.
Логарифмический уклон номинально-25 мВ/дБ, но может быть отрегулирован путем масштабирования отзывы напряжения от VOUT к интерфейсу VSET. Интерпретация составляет 20 дБм (re: 50 Ω, CW вход) с помощью INHI вход. Эти параметры очень устойчивы к поставкам и перепадам температур.
AD8318 изготовлен на SiGe биполярный IC процесс и доступен в 4 мм x 4 мм, 16-lead LFCSP для диапазона рабочих температур-40 ℃ ~ 85 ℃.

Особенности:

•


• Применение к радиочастотному передатчику PA setpoint управления и контроля уровня RSSI измерения на базовых станциях, WLAN, WiMAX и радаров.

•


• AD8318-это логарифмический усилитель демодуляции, способный точно преобразовать ВЧ входной сигнал в соответствующее децибел-масштабированное выходное напряжение.

•


• Он использует прогрессивную технологию сжатия над каскадной цепью усилителя, каждый этап которой оснащен детектором.

•


• AD8318 может быть настроен для обеспечения Управляйте напряжением до VGA, например усилитель мощности или измерение Выход, от Pin VOUT.

•


• Небольшой отпечаток LFCSP, интегрированный Датчик температуры, изготовленный Использование высокопрочных процессов.


•


Характеристики:

Широкий Полоса пропускания: от 1 МГц до 8 ГГц

Высокая Точность: ± 1,0 дБ более 55 дБ Радиус действия (f <5,8 ГГц)

Стабильность Защита от температуры: ± 0,5 дБ

Низкий уровень шума Измерение/выход контроллера (выход)

Пульс Время отклика: 10 нс/12 НС (осень/подъем)

Отключение питания Функция по уровню поверхности: <1,5 МВт на 5 V

Одиночная поставка Эксплуатация: 5 В 68 мА

Размер: 35*37 мм/0,38*1,46 дюйма

Для получения подробной информации, пожалуйста, введите ссылку ниже:https://www.sendspace.com/file/bptaxu

Посылка в комплекте:

1 x AD8318 1 м-8 ГГц 70 дБ логарифмический детектор
