Основная плата Экспресс-кабинета 25 дверей с блокировкой состояния панель
Описание

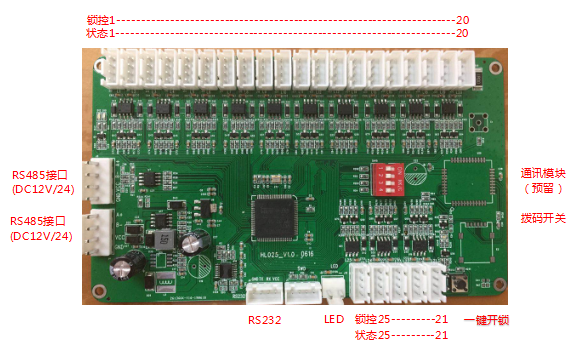

Название = ckeditor 1 обзор Доска управления замком для смарт-кабинета, экспресс-кабинета, серия oilai HL025-это специальная доска. Продукт использует чипы серии ST для управления 25-канальным управлением замком и отзывы зью о статусе блокировки. 4-значный код набора реализует каскад нескольких шкафов через связь RS485. Резервный модуль связи. Источник питания 12 В/24 В. Может выводить 24 В постоянного тока/12 В, расширить 3 В. Этот продукт подходит для устройств управления электромагнитным замком в пределах 25 сеток. Такие как экспресс-шкафы, шкафы для аренды, шкафы для логистики, шкафы для обмена электроэнергии, шкафы для воды, Шкафы для книг, шкафчики и другие продукты.2 макета
Размер платы: длина 150 мм * ширина 88 мм
Размер винта: длина 145 мм * ширина 79,5 мм
Спецификации и параметры
| Описание терминала |
|||
| 1 |
Рабочее напряжение |
Вход 12 В ~ 24 В, выход 12 ~ 24 В постоянного тока |
|
| 2 |
Рабочий ток |
Источник питания постоянного тока 12 в 1 ~ 5 А; Источник питания 24 В постоянного тока 1 ~ 2,5 А |
|
| 3 |
Ток в режиме ожидания |
Лес20ма |
|
| 4 |
Интерфейс связи |
Поддержка, RS232 |
|
| 5 |
DIP-переключатель |
4-битный dip-переключатель для достижения 15а в пределах большего количества кабелей |
|
| Описание терминала |
|||
| 1 |
Свин Dip |
Dial 1,Address1 |
Диал1, 2, адресу3 |
| Dial 2,Address2 |
Dial 1, 3,Address5 |
||
| Dial 3,Address4 |
Dial 1, 4,Address9 |
||
| Dial 4,Address8 |
Dial 2, 3,Address6 |
||
| Dial 3, 4 адреса 12 |
Dial 2, 4,Address10 |
||
| Цифра 1, 2, 3, адресная 7 |
Диал1 、 2 、 4Address11 |
||
| Диал2, 3, 4, адрес 14 |
Диал1 、 2 、 3 、 4Address15 |
||
| 2 |
L1--L25 Определение замка |
L + |
Блокировка положительного полюса |
| L- |
Блокировка отрицательного полюса источника питания |
||
| S + |
Уровень сигнала блокировки |
||
| S- |
Низкий уровень сигнала блокировки |
||
| 3 |
Блок питания/RS485 Определение терминала |
GND |
Основная плата отрицательного полюса источника питания |
| VCC |
Основная плата положительного источника питания |
||
| A + |
Rs485signa + |
||
| Б- |
Rs485signb- |
||
| 4 |
RS232Communication Определение терминала |
GND |
Земля |
| TX |
Выброс |
||
| RX |
Приём |
||
| Vcc |
Выход источника питания, не отвечайте |
||
| 5 |
Разблокировка одним кликом |
K1 |
В соответствии с to6SAfter все вращающиеся блокировки |
| 6 |
LEDLamp |
Светодиодный + |
Катод лампы |
| Светодиодный- |
Отрицательный электрод лампы |
||
