Описание

Моднявка = ckeditor







Ручной Ссылка для скачивания http:/Https://pan.baidu.com/s/1J8uRUv6jxosANr6odmqbIQ

4-х канальный 16-бит AD модуль преобразования функция введение 1. В общей сложности 4 канала аналогового напряжения преобразуются в цифровые сигналы и отправляются на ПК через последовательный порт в качестве сбора данных. Одиночный режим ввода собирает диапазон напряжения от 0 до 5 В постоянного тока и может собирать + 5 В до-5 в значения напряжения дифференциальным образом. 2. На этой плате есть 3 режима MCU. Пользователи могут загрузить MCU в соответствии с их потребностями или указать, какой из них будет загружен нашим представителем. Покупка этой платы может предоставить все процедуры и схемы, а также соответствующую информацию о компонентах. 3. Плата является высокоточным модулем для сбора последовательных портов. Частота одноканальной выборки не превышает 320 Гц, что не подходит для высокоскоростных требований к приобретению. Пожалуйста, подтвердите свои потребности перед покупкой. 4-х канальный 16-бит AD модуль преобразования программный режим (1) Протокол последовательных данных: скорость передачи данных 115200, 1 пусковой бит, 8 бит данных, отсутствие паритета, 1 стоп-бит. Постоянно собирает 4-канальный аналогового напряжения для 16-бит преобразования АЦП и рассчитать преобразования данных в качестве значения напряжения и послает данные передаются через последовательный порт в виде кода ASCII. В этом режиме программное обеспечение serial port assistant также может считывать напряжение напрямую, подходит для проектов быстрого развития, потому что пользователям не нужно подробно понимать рабочий процесс оборудования с одним чипом.   Собранные данные показывают следующий пример:   4-х канальный 16-бит AD модуль преобразования программный режим (2) Может собирать положительное и отрицательное дифференциальное напряжение сигнала 5 В. В качестве дифференциального режима ввода конфигурация входного штифта выглядит следующим образом: AN0: CH0 + AN1: CH0- AN2: CH1 + AN3: CH1- 4-х канальный 16-бит AD модуль преобразования программный режим (3)   Функция: плата сбора автоматически возвращает шестигранные данные, собранные по каналу 0 (AN0), а частота выборки составляет около 320 раз в секунду. Этот режим в основном используется для пользователей для проверки точности и стабильности преобразования ADC. Возврат формат данных: Вернет данные в следующем формате (4 байта): A0 3F 3D BB Значение: A0 --- номер канала 3F 3D --------- ADC hex data (0X0000 ~ 0XFFFF) BB --------- конец байта (фиксированный) ? Как преобразовать собранные 16-bit data В напряжения (для справки верхней компьютерное программное обеспечение):   Так называемый 16-битный АЦП состоит в том, чтобы разделить входное напряжение в 2 16th данные о мощности, то есть 65536 данных (0) to весенняя обувь на высокой платформе 65535 в десятичная система, 0X0000--0XFFFF в шестнадцатеричной). Поскольку в этом режиме используется преобразование ADC с одним входом в конце, точность преобразования AD чипа составляет 15 (только Возьмите данные 0X0000 ~ 0X7FFF), поэтому, диапазон данных, собранный в этом режиме, составляет 0-32767 (от 2 до 15 мощности), в общей сложности 32768 данных.   Например, возвращенные данные: 67 C0   Рассчитать формулу значений напряжения на основе возвращенных данных:   ADC преобразованное значение напряжения = (высокий байт * 256 + низкий байт) / 32768) * 6,144;   67C0 H преобразуется в десятичные данные 26560 Затем расчет напряжения: (26560/32768) * 6,144 = 4,98 в В качестве другого примера возвращенные данные: 3E 40 (3E преобразуется в десятичное значение 62, 40-в десятичное значение 64) (256*62 + 64) / 32768) * 6,144 = 2,9880 в Вспомогательная главный компьютер программный интерфейс является следующим образом: (DELPHI7, WIN7 32-битные системы охраны окружающей среды)

4Road16BitADConversion модуль Описание оборудования иллюстрация

1. Последовательный порт RS232   2. SP3232 чип   3. Кнопка сброса   4. Ведущий PA порт IO   5. Ведущий PB порт IO   6. Мы лидирующая компания 5V и 3,3 V блок питания   7, 10K само-тест потенциометра   8. Аналоговые входные   9, ADS1115 чип   10. Положительная мощность на входе   11. Входаня мощность отрицательный   12, выбор ботинок   13, STM32F103C8T6 чип       * Примечание: все еще есть напряжение во входном порту платы ADC в плавающем состоянии, поэтому есть дисплей считывания напряжения, и неиспользуемый входной порт может быть заземлен. *

Модуль ведет к Незанятым 26 IO портам микроконтроллера STM32, что удобно для пользователей для разработки других функций.

4-х канальный 16-бит AD модуль преобразования проводки ссылка диаграмма   Красная линия: положительный источник питания Черная линия: отрицательный источник питания Синяя линия: сигнальная линия

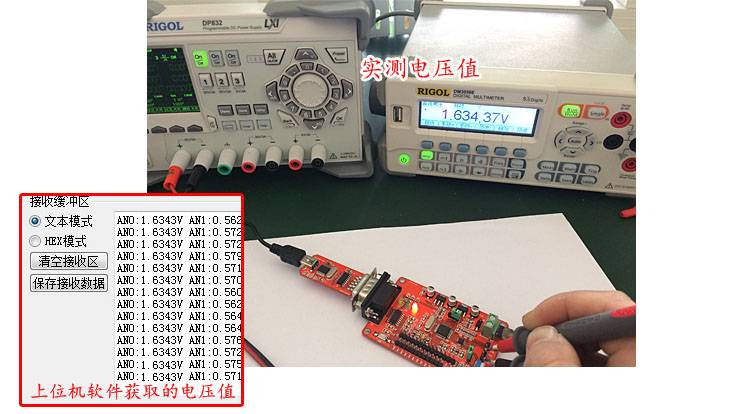

Этот тест использует напряжение, разделенное потенциометром на плате и входит в результат теста канала 0.

4-полосная 16-бит AD модуль преобразования PCB нашу размерную сетку

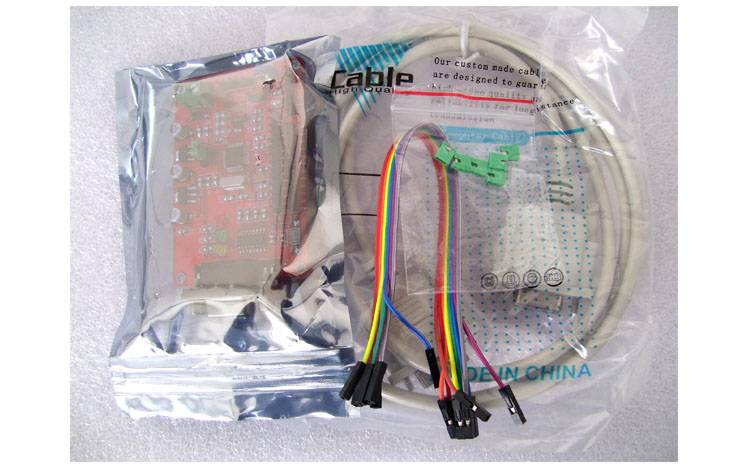

Приобретите эту плату, включая аппаратное обеспечение + данные, две части, предоставьте все вышеуказанные исходные файлы программы тестирования (при условии, что программа микроконтроллера, программное обеспечение для последовательного порта не записано нами, не предоставляется исходный код), пожалуйста, внимательно проверьте функцию, свяжитесь с нами, чтобы решить любые проблемы вовремя. После того, как покупатель подтвердит получение, мы предоставим соответствующую информацию. После получения, пожалуйста, подтвердите получение вовремя, спасибо за сотрудничество!   4-х канальный 16-bit ADC модуль отгрузочная ведомость 1, 4 канала (16 бит) ADC конверсионная плата 1 2, Dupont line 8 3. Несколько колпачков короткого замыкания 4. Серийный кабель или USB к серийному кабелю 5. Что касается соответствующей информации, пожалуйста, проверьте функцию как можно скорее после получения товара. Если функция нормальная, пожалуйста, подтвердите хороший прием товаров, а затем сообщите номер электронной почты сотрудников службы поддержки клиентов, служба поддержки клиентов отправит информацию на электронную почту покупателя.

---
