Руководство пользователя для платы управления K219-A

Технические параметры:

Источник питания: DC12V

Выход: реле (макс. Ток: 10A)

Емкость отпечатка пальца: 120 штук (20 отпечатков пальцев в одном положении реле)

K1-K6 Кнопка набора соответствует No.1-6 реле

Управление контрольной платой: отпечаток пальца, пульт дистанционного управления (ИК)

DC12V, 6 реле, релейный выход, Время Реле: 0,5 s-99s, пульт дистанционного управления

Funtion:

1. Есть 6 кнопок

2. Есть 6 реле

3. Одна кнопка управления одним реле

4. Каждое реле может хранить 20 штук отпечатков пальцев, всего 120 штук

5. Один и тот же отпечаток пальца может быть открыт с различными реле одновременно

6. Используйте кнопку SET для регистрации отпечатков пальцев на различные реле

7. Используйте кнопку SET для удаления отпечатка пальца одного реле

8. Используйте кнопку SET для удаления отпечатков пальцев всех позиций реле

9. Есть пароль для управления

10. Используйте пульт дистанционного управления для регистрации отпечатков пальцев на различные реле

11. Используйте пульт дистанционного управления для удаления отпечатков пальцев с одним реле

12. Используйте пульт дистанционного управления для удаления отпечатков пальцев всех устройств реле

13. Используйте пульт дистанционного управления для регулировки времени различных реле (0,5 s-99s)

Инструкции для K219-A платы управления:

1. Кнопка установки:

1,1 регистрация отпечатков пальцев:Нажмите кнопку SET в ближайшее время, синий световой светильник быстро мигает означает, что система находится в зарегистрированном состоянии, поместите палец в область сбора, зарегистрируйте отпечатки пальцев успешным при прослушивании музыки. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; Если нет необходимости добавлять отпечаток пальца больше, подождите несколько секунд, чтобы выйти.

1,2 удаление отпечатков пальцев:

1.2.1 удалите Одно реле отпечатков пальцев:Нажмите и удерживайте кнопку соответствующий набор Кнопка, синий индикатор светильник быстро мигать, услышать Длинные» Di» звуковой сигнал, ослабьте палец, индикатор реле светильник и наслаждайтесь музыкой, означает, что это местоположение отпечатков пальцев удаляется;

1.2.2 удалить все отпечатки пальцев в положении реле (по умолчанию от производителя):Нажмите и удерживайте кнопку какой-либо набор кнопку, чтобы услышать длинные «Ди» сигнал тревоги, все, что индикатор светильник на, означает, что операция инициализации успешным, обратно к заводским настройкам по умолчанию.

2. Пульт дистанционного управления:

(Перед началом работы необходимо проснуться в режиме ожидания модуля. Коснитесь модуля отпечатков пальцев, и светильник индикатора включен, затем его можно установить.)

Пароль по умолчанию: 123456 длина пароля: 6 номеров

2,1. Использование пароля:Нажмите * пароль. Красный индикатор освещается в заявленном программировании, музыка означает успешную работу. Пресс # выход. Пароль администратора только в том случае, используется для административные настройки, а не для разблокировки.

2,2. Изменить пароль управления:Нажмите * пароль * 1 * Новый пароль * новый пароль #

2,3. Зарегистрируйте отпечатки пальцев пользователя:Нажмите * пароль * 2 * положение реле (01-06)# светильник в этом месте включится, поместите палец в область сбора, регистрация отпечатков пальцев успешна при прослушивании музыки. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в зарегистрированном состоянии. Если отпечатки пальцев заполнены, будет иметь предупреждающий тон «Di». (Примечание: в тех случаях, когда одним движением пальца зарегистрирован в нескольких реле позиций в одно и то же время, палец можно открыть различные реле и интервал времени-0,5 секунд)

2,4 удалите отпечатки пальцев пользователя:Нажмите * пароль * 6 * положение реле (01-06)# светильник в этом месте включится и услышит музыку, указав, что отпечаток пальца положения реле был удален успешно

2,5. Время настройки реле:Нажмите * пароль * 5 * положение реле (01-06)* время (00-99)# (00 означает 0.5s, 01 означает 1s, 02 означает 2s,...,99 означает 99s)

2,6. Очистите систему и вернитесь к заводу по умолчанию:Нажмите * пароль * 3 * пароль # все реле горит, что указывает на то, что очистка успешна и возвращается к заводу по умолчанию.

● K219-A может использоваться вместе с R502-A,R502-AW,R502-F,R503 модуль отпечатков пальцев

● Вы можете загрузить K219-A руководство пользователя на следующем веб-сайте:

Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0

● K219-операционное видео на Youtube:Https://youtu.be/nsLJP8_2Z70

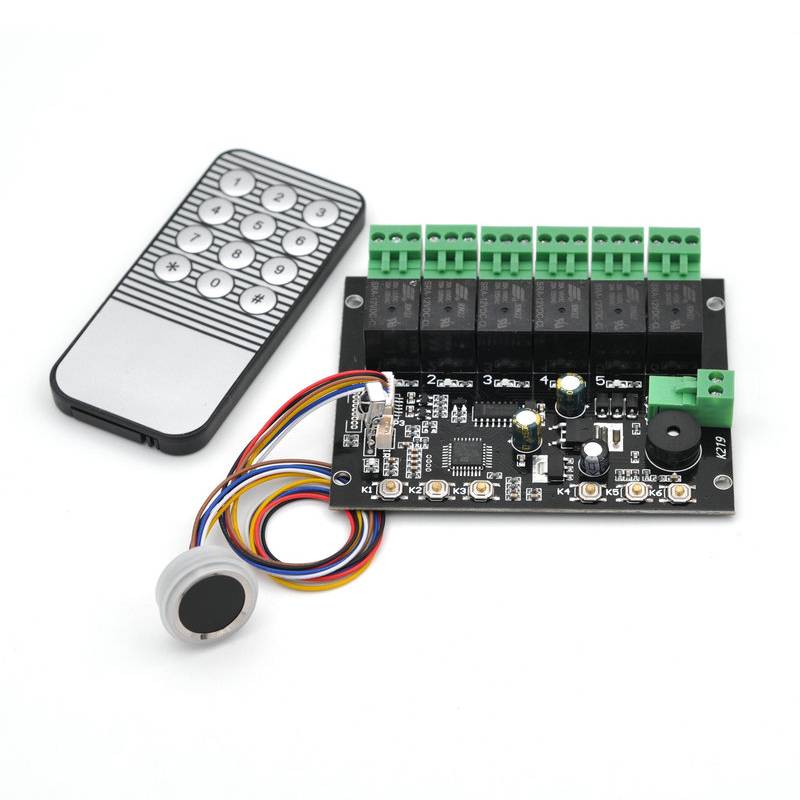

K219-A детали:
