Комплект векторного анализатора сети NanoVNA-H, новый модернизированный антенный анализатор 50 кГц-900 МГц MF HF VHF UHF с корпусом

• Новая модернизированная версия: по сравнению со старой версией NanoVNA, это экономит больше затрат за счет добавления корпуса из АБС-пластика и новой упаковки. Технология горячего тиснения и внутренняя защита пластика уменьшают проблемы, вызванные транспортными ударами и другими процессами. Поддержка функции анализа временных доменов (TDR).

• От USB-C до USB-C: поддержка линии от USB-C до USB-C, более удобное подключение к мобильным телефонам. Совместимость с большинством телефонов Android с одинаковым экраном (не поддерживает iPhone). Решите проблему с небольшим экраном, недостаточной яркостью и так далее. Кроме того, использование батареи может отображаться на интерфейсе.

• Частота широкого диапазона: улучшенный алгоритм частот может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц. Металлический щиток предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50 кгц-300 МГц прямого выхода si5351 обеспечивает динамику лучше, чем 70 дБ. Расширенный диапазон частот 300-600 МГц обеспечивает динамику лучше, чем 60 дБ, а диапазон 600-900 м-лучше, чем 50 дБ динамики.

• Устройство предназначено для оригинального оборудования (OE) fit, формы и функций простого и практичного программного обеспечения управления ПК, вы можете экспортировать файлы Touchstone (snp) для различных конструкций радио и моделирования программного обеспечения через программное обеспечение ПК. Метод TX/RX может измерять полные параметры S11 и s21. Если вам нужно получить S12 и S22, вручную Замените проводку порта трансивера. Другие детали были улучшены.

• Требования, выполненные с помощью экспертизы по проектированию систем управления двигателем Spectra premium OE. Резьба соединителя Platinum позволяет сократить количество точек подключения для быстрой реакции на изменения. Керамические печатные платы защищены силикагелем, обеспечивая превосходную устойчивость к перепадам температур и вибрациям транспортного средства.

Векторный анализатор сети NanoVNA-H 50 кГц-900 МГц MF HF VHF UHF с оболочкой

Спецификация:

-Печатная плата: 54 мм x 85,5 мм x 11 мм (без размера разъемов, выключателей)

-Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)

-Радиочастотный выход: -13 дБм (максимум-9 дБм)

-Точность частоты: иг. 45, 0, 5ppm

-Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включить расширенную прошивку)

-Порт SWR: <1,1

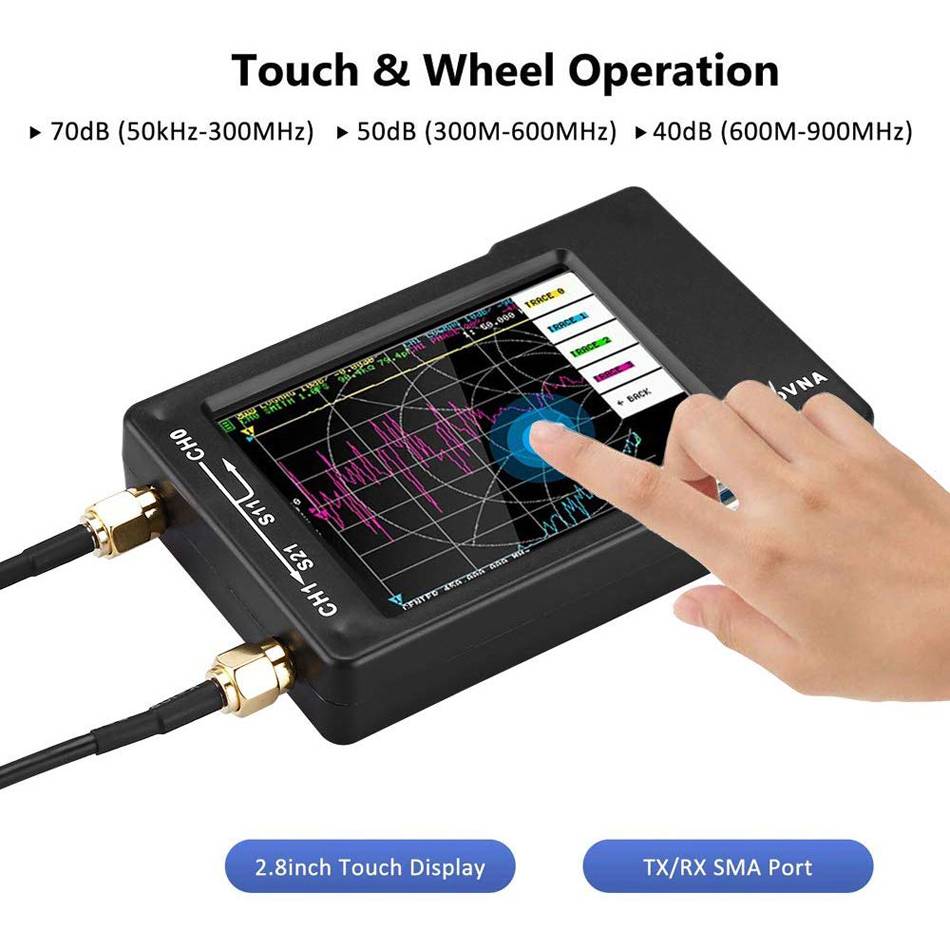

-Дисплей: 2,8 дюймов TFT (320x240)

-Интерфейс USB: USB Type-C; Режим связи: CDC (последовательный)

-Питание: USB 5V 120mA, встроенное 450mAh электричество, максимальный зарядный ток 0.8A

-Количество точек калибровки: 101 (фиксированных)

-Количество точек сканирования: 101 (фиксированных)

-Отслеживание дисплея: 4, маркировка: 4, настройка сохранения: 5

-Измерение параметров S, соотношение стоячих волн напряжения, фазы, задержки, диаграммы Смита и т. Д.

Посылка входит:

1X нановна хост (2,8 дюймовый сенсорный экран и аккумулятор 450 мАч входят в комплект)

2x20 см SMA штекер-штекер RG174 RF кабель

Разъем мама-мама 2X SMA

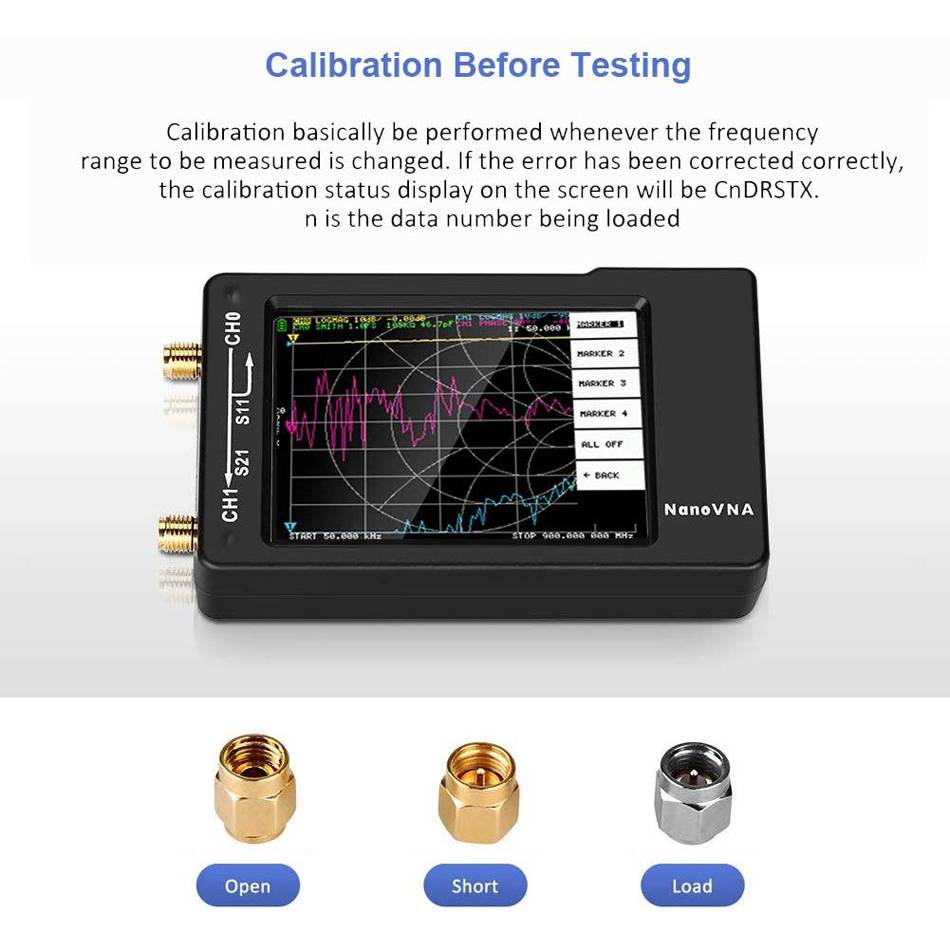

1X SMA простой калибровочный комплект короткий

1X SMA простой калибровочный комплект

1X набор простой калибровки SMA

1X USB Type-C кабель для передачи данных

Линия от 1x USB-C до USB-C

1X Сенсорная лопасть
