Особенности:
Применяется только для Yaesu FT-857/FT-897.
Четко отображает автоматическое управление уровнем напряжения, уровень модуляции, соотношение волн стоя и напряжение питания.
Высокая производительность и суперустойчивость. И простота в эксплуатации.

Технические характеристики:
Материал: металл, пластик

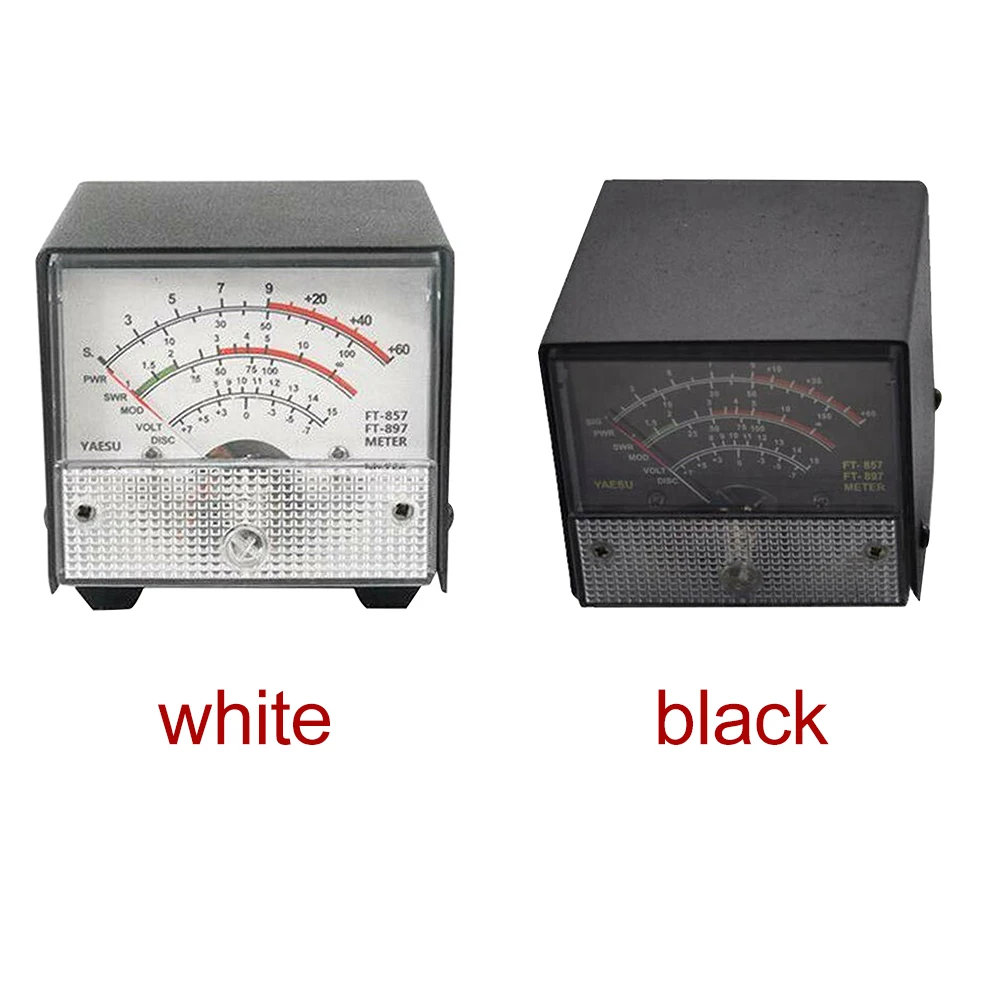

Цвет: белый, черный
Размеры: около 120x90x70mm

Посылка включает в себя:

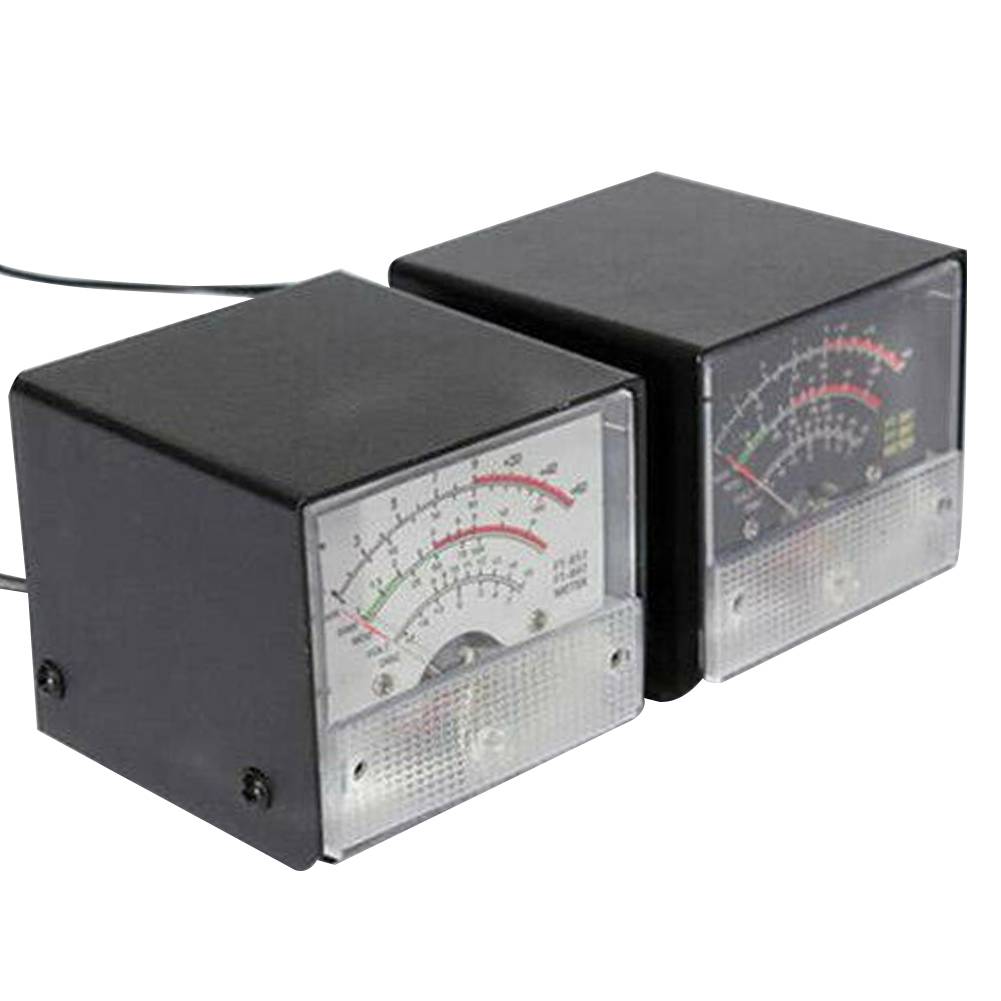

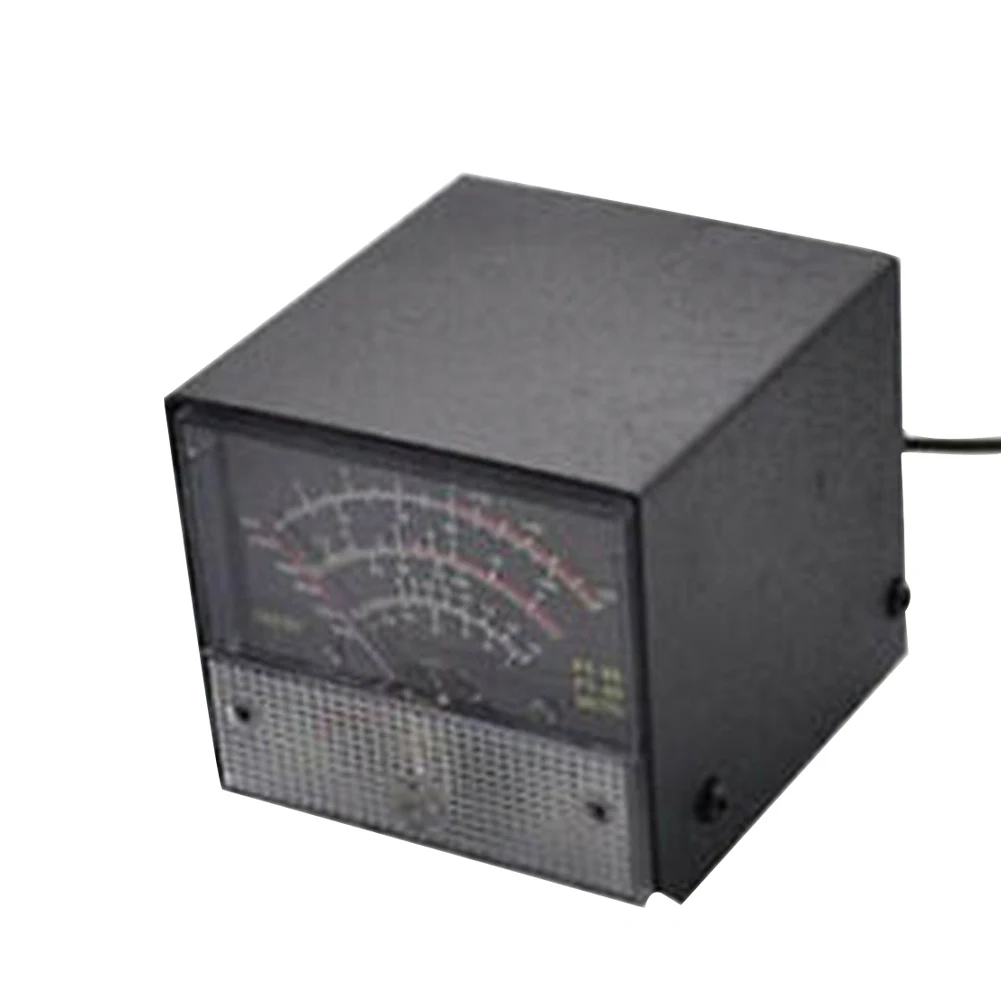

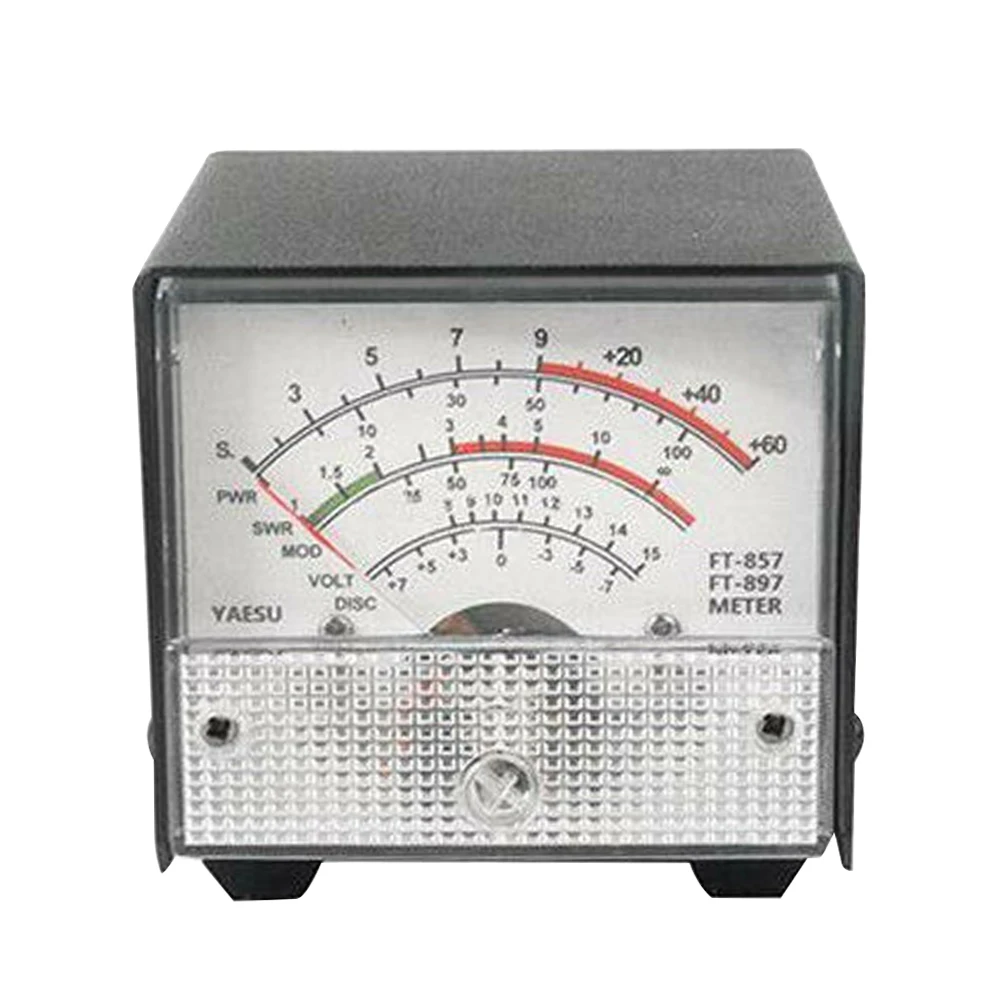

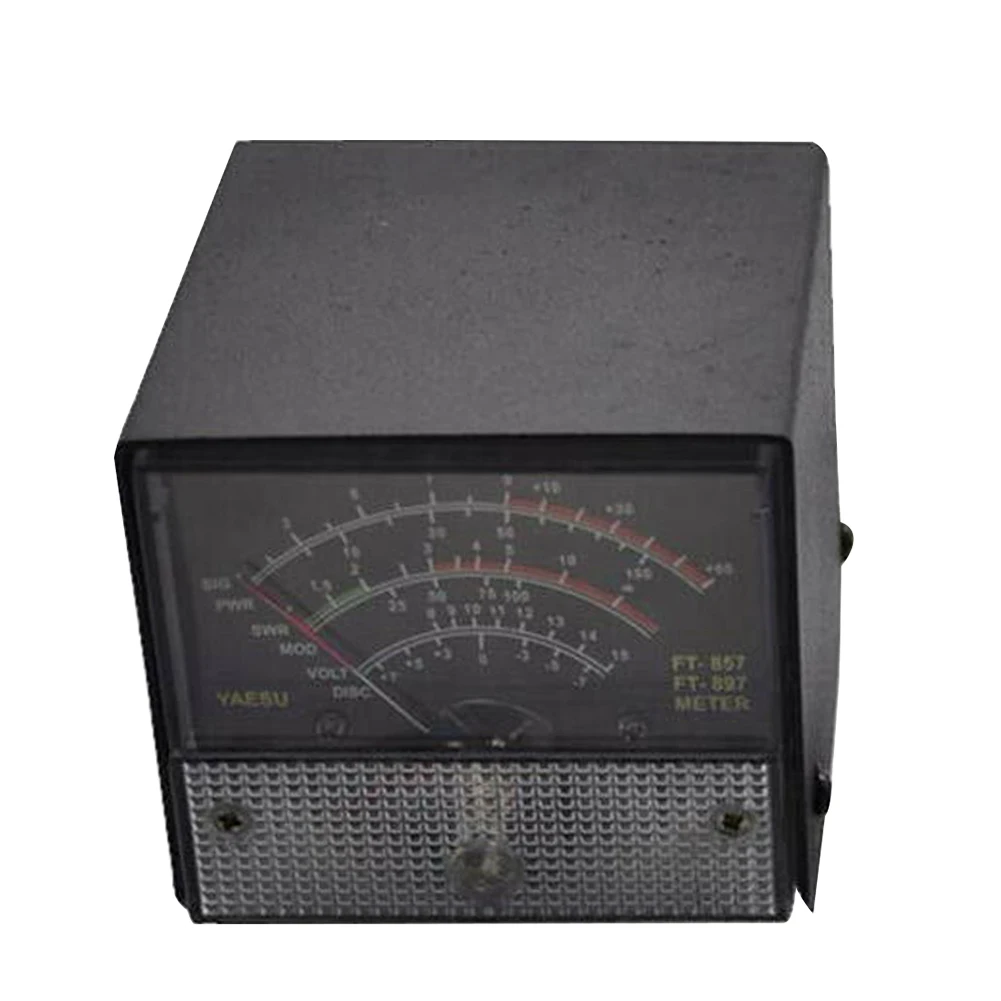

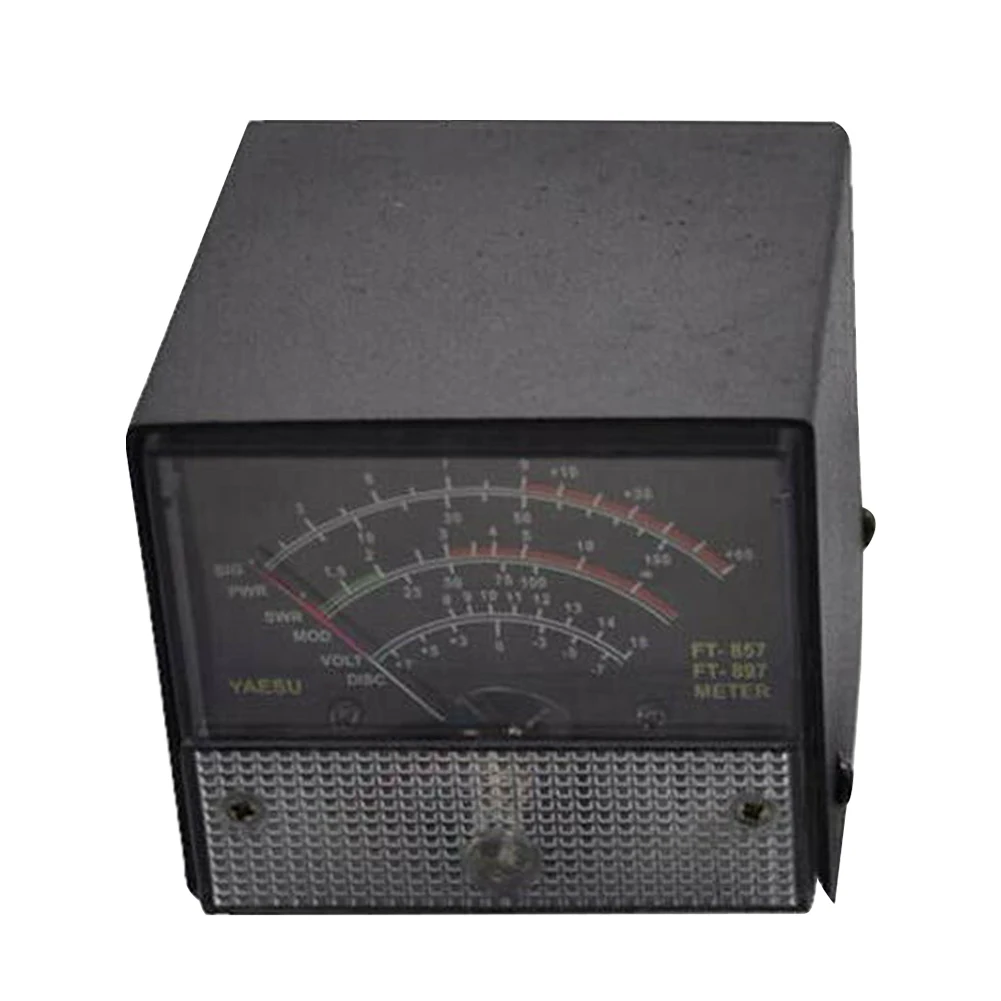

1 шт. x Внешний S метр/SWR/измеритель мощности

Получите настройки дисплея:
1, нажмите [FUNC], чтобы перейти в меню настройки, включите расширенное меню.
2, поверните [выбрать], чтобы вызвать вызов в меню настройки No-060 [MTR ARX SEL].
3, поверните [циферблат], чтобы выбрать внешний дисплей инструмента:
SIG: дисплей мощности входного сигнала
CTR: дискретный центральный измеритель
VLT: напряжение батареи
N / A: пустой
FS: Пряжка в инструменте, 1 мА, полная шкала, выходной сигнал, калибровка, Стандартные внешние инструменты
Выключено: Выключите счетчик.
4, нажмите кнопку [FUNC], чтобы сохранить настройки и выйти из меню setup.

Параметры отображения выбросов:
1, нажмите [FUNC], чтобы перейти в меню настройки, включите расширенное меню.
2, поверните [выбрать], чтобы вызвать вызов в меню настройки No-061 [MTR ATX SEL].
3, поверните [циферблат], чтобы выбрать внешний дисплей инструмента:
ШИМ: дисплей питания передачи
ALC: автоматическое управление уровнем напряжения, дисплей
Мод: Дисплей уровня модуляции
SWR: дисплей SWR
VLT: напряжение на дисплее
N / A: пустой
Выключено: Выключите счетчик.

Метод калибровки выглядит следующим образом:
1, нажмите [FUNC], чтобы перейти в меню настройки, включите расширенное меню.
2, поверните [выбрать], чтобы вызвать вызов в меню настройки No-060 [MTR ARX SEL].
3, поверните [циферблат], чтобы выбрать FS.
4, с небольшой отверткой для регулировки калибровочного отверстия сзади, таким образом, указатель на головку в полной шкале.
5, калибровка полная!

Примечание: Если вы не можете найти номера 60, 61 меню, это два радио скрытое меню. Нажмите и удерживайте кнопку F, чтобы открыть настройки меню,
В 1-ом меню «включить» нажмите кнопку «F», чтобы открыть выход, чтобы сохранить меню «скрыть».

Примечание:
1. В связи с использованием разных по светильник экране монитора фактический цвет товар точно такой же, как и цвет изделия на фото может быть s светильник ly отличается из-за характеристик монитора компьютера.
2. Замеры сделаны вручную, поэтому возможны 0,5-2 см, связанная с особенностями измерения вручную.
