Описание:
Получайте настройки дисплея:
1, нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2, поверните [выберите], чтобы вызвать пункт меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат], чтобы выбрать внешний дисплей:
SIG: дисплей силы входного сигнала
CTR: Центральный измерительный прибор
VLT: напряжение батареи
N / A: пустой
FS: Пряжка в инструменте 1mA полноразмерная калибровка выходного сигнала Стандартные внешние инструменты
Выключение: Выключите счетчик.
4, нажмите кнопку [FUNC], чтобы сохранить настройки и выйти из меню настройки.
Параметры отображения выбросов:
1, нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2, поверните [выберите], чтобы вызвать пункт меню настройки No-061 [MTR ATX SEL].
3. Поверните [циферблат], чтобы выбрать внешний дисплей:
ШИМ: дисплей питания передачи
ALC: автоматическое управление уровнем напряжения
Мод: Отображение уровня модуляции
SWR: SWR дисплей
VLT: напряжение питания дисплея
N / A: пустой
Выключение: Выключите счетчик.

Метод калибровки:

1, нажмите [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2, поверните [выберите], чтобы вызвать пункт меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат], чтобы выбрать FS.
4, с небольшой отверткой для регулировки заднего отверстия регулировки калибровки, поэтому указка заголовка на полную шкалу.
5, калибровка завершена!

Посылка включает в себя:

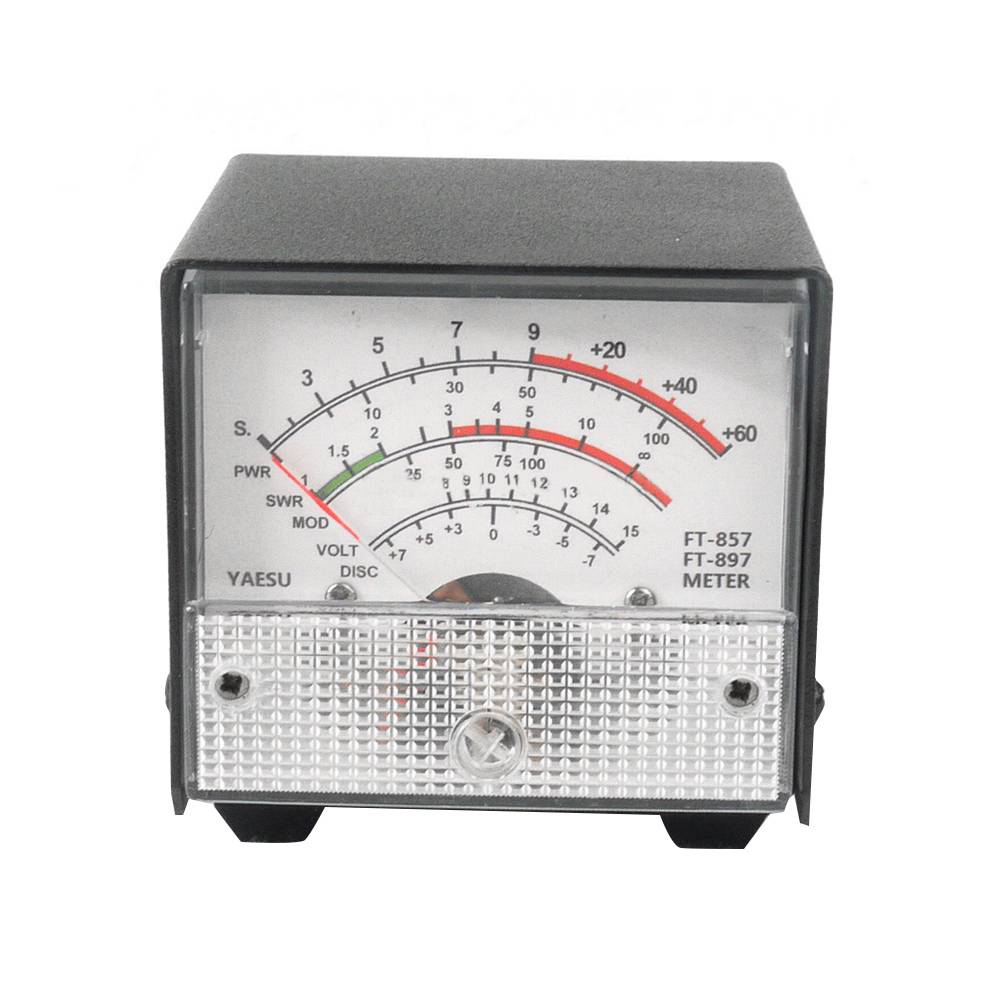

Внешний S метр/SWR/измеритель мощности для Yaesu FT-857/FT-897 металлический чехол

Примечание: Если вы не можете найти номера 60, 61 меню, это два скрытых меню радио. Нажмите клавишу F, чтобы открыть настройки меню, нажмите кнопку F, чтобы открыть выход, чтобы сохранить скрытое меню
