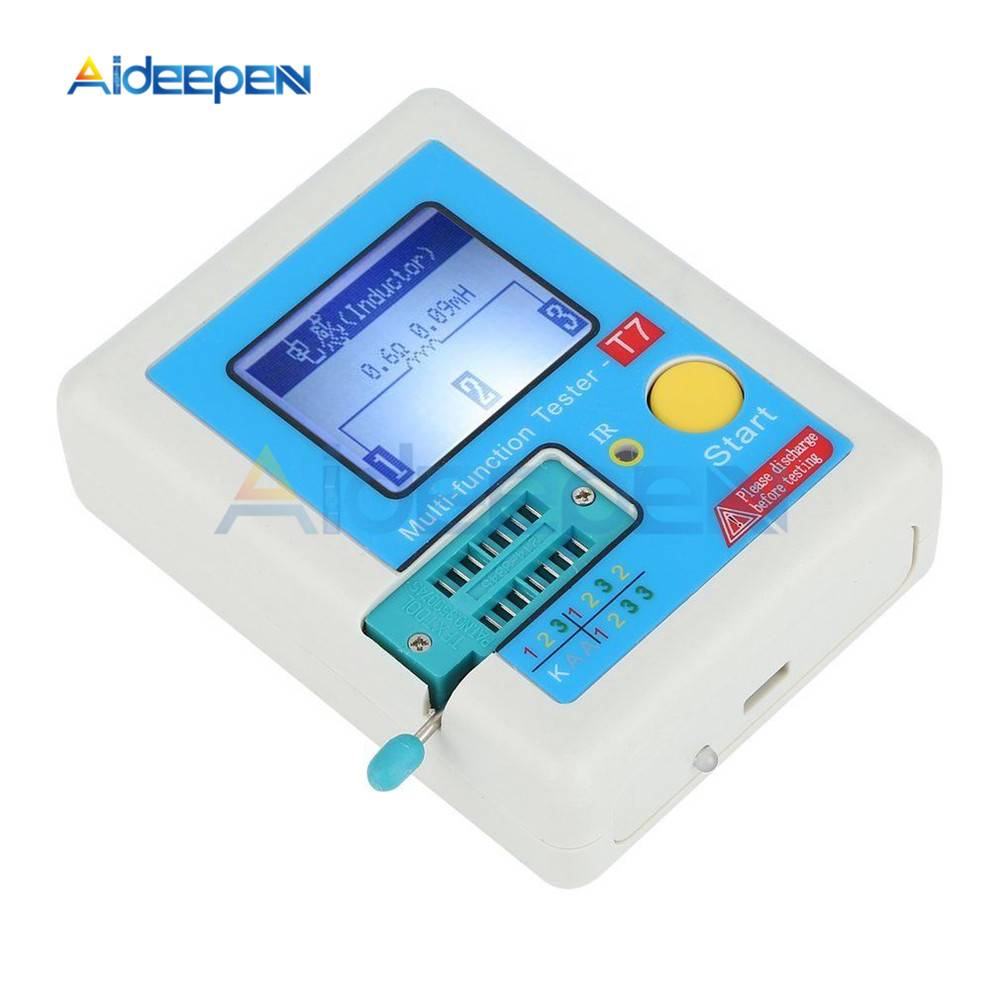

T7 TC-T7-H TCR-T7 LCR-TC1 тестер транзисторов ESR диодный Триод Емкость MOS/PNP/NPN LCR TFT ЖК-экран
Описание:
В чем разница между 3 версиями?
T7 / TC1:Цветной экран, две функции одинаковые! T7 немного быстрее! Экран TC1 немного больше, и все они питаются от литиевых батарей. Помимо измерительного сопротивления, емкости, индуктивности, диодов, МОП-Транзисторы, тиристоров, он также может измерять дополнительные регуляторы напряжения, инфракрасное декодирование (ограничено форматом Hitachi)
T7H:Обновленная версия T7, актуальная/Самая быстрая версия
TC-T7-H
128x128 TFT дисплей
Многофункциональный ключ
Испытательная зона транзистора
Зона тестирования диода Зенера
Окно ИК-приемника
Интерфейс Micro USB для зарядки
СВЕТОДИОДНЫЙ индикатор заряда
Компонент | Диапазон | Описание параметров |
BJT | - | HFE (коэффициент усиления постоянного тока), Ube (напряжение источника-эмиттера), Ic (ток коллектора), Iceo (ток коллектора (IB = 0), ices (коллектор короткого тока), Uf (переднее напряжение защитного диода) ③ |
Диод | Переднее напряжение <4,50 в | Прямое напряжение, Диодная емкость, ИК (обратный ток) ② |
Двойные диоды | Прямое напряжение | |
Диод Зенера | 0,01-4,50 V (Испытательная зона транзистора) | Переднее напряжение, обратное напряжение |
0,01-20V (Зона тестирования диода Зенера) | Обратное напряжение | |
MOSFET | JFET | Cg (емкость затвора), Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④ |
IGBT | Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④ | |
MOSFET | Vt (от ворот до порога источника Voltag), Cg (емкость затвора), Rds (слив до источника сопротивления), Uf (переднее напряжение защитного диода) ④ | |
Тиристор | Igt (ток пускового механизма)<6 мА | Напряжение пускового механизма |
ТРИАК | ||
Конденсатор | 25pF-100mF | Емкость, ESR (эквивалентное сопротивление серии), Vloss ① |
Резистор | 0,01-50MΩ | Сопротивление |
Индуктор | 0,01 mH-20 ч | Индуктивность, сопротивление постоянного тока ⑤ |
Батарея | 0,1-4,5 в | Напряжение, полярность батареи |
Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной
Примечание ③: отображается только при наличии защитного диода
Примечание ④: ESR, Vloss отображается только при эффективном
Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω
Вопросы и ответы
Вопрос | Причина | Раствор |
Не может включаться | Встроенный литий-ионный аккумулятор выключен | Зарядка литий-ионного аккумулятора, методы зарядки см. Раздел 2,9 |
Неточные измерения | Неточные параметры калибровки | Пожалуйста, повторная калибровка, см. Раздел 2,4 |
TCR-T7
160x128 TFT дисплей
Многофункциональный ключ
Испытательная зона транзистора
Зона тестирования диода Зенера
Окно ИК-приемника
Интерфейс Micro USB для зарядки
СВЕТОДИОДНЫЙ индикатор заряда
Особенности:
TC-V2.12k-это многофункциональный tft-графический дисплей.
Тестер транзисторов
Автоматическое обнаружение zener diode0.01-30V
Самопроверка с автоматической калибровкой
ИК декодер
Поддержка Hitachi IR кодирования
ИК-дисплей формы волны
Инфракрасная приемная инструкция
Другое
Результаты измерений с использованием графического tft-дисплея (160x128)
Управление одним ключом
Автоматическое выключение (установка времени ожидания)
Встроенный литий-ионный аккумулятор большой емкости
Обнаружение напряжения литий-ионного аккумулятора
Поддержка китайского и английского языков
Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!
Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!
Инструкции по эксплуатации:
1. Основные операционные определения
Многофункциональная клавиша имеет два действия:
-Короткий Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд
На протяжении всей Пресс: Пресс ключ более 1,5 секунд
2. Включение питания
В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.
-Интерфейс включения и измерения
3. Обнаружение транзистора
В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.
Предупреждение: Всегда обязательноРазрядКонденсаторы перед подключением к тестеру! Тестер может быть поврежден перед включением!
Предупреждение: Мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

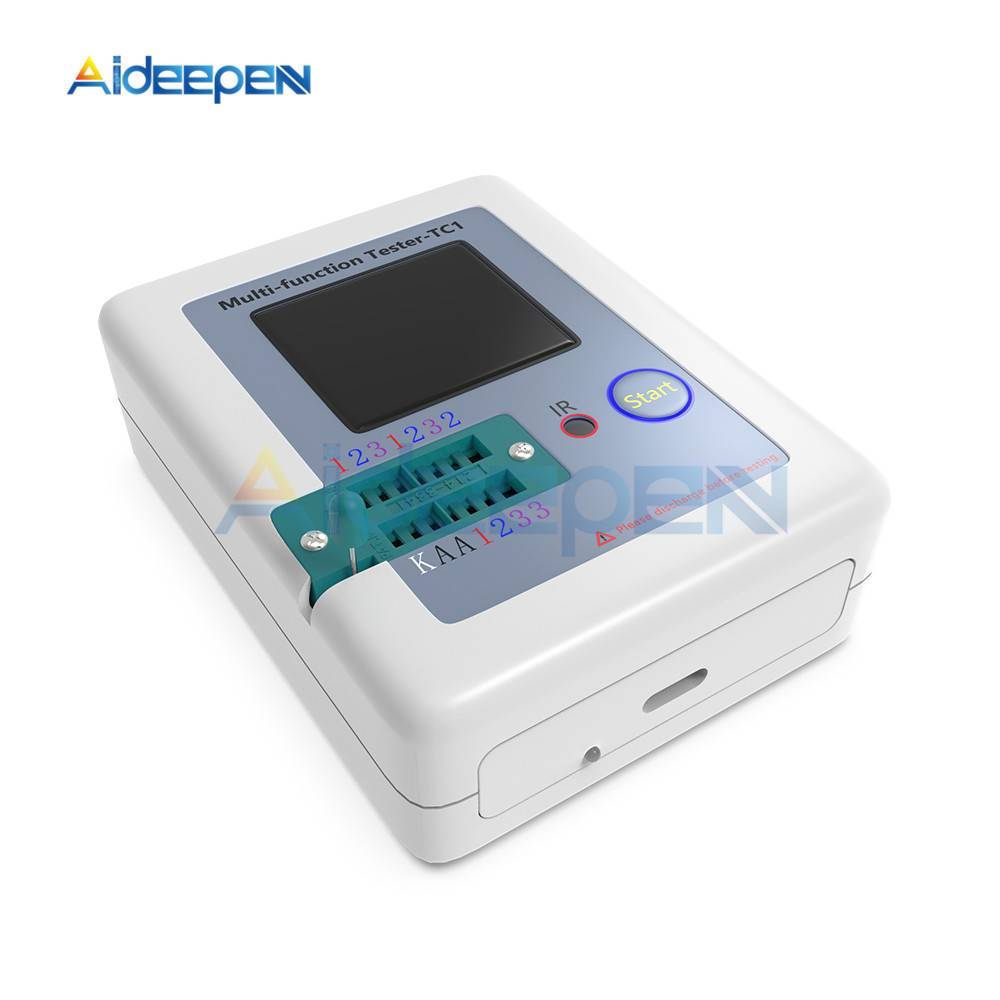

LCR-TC1
Самопроверка с автоматической калибровкой

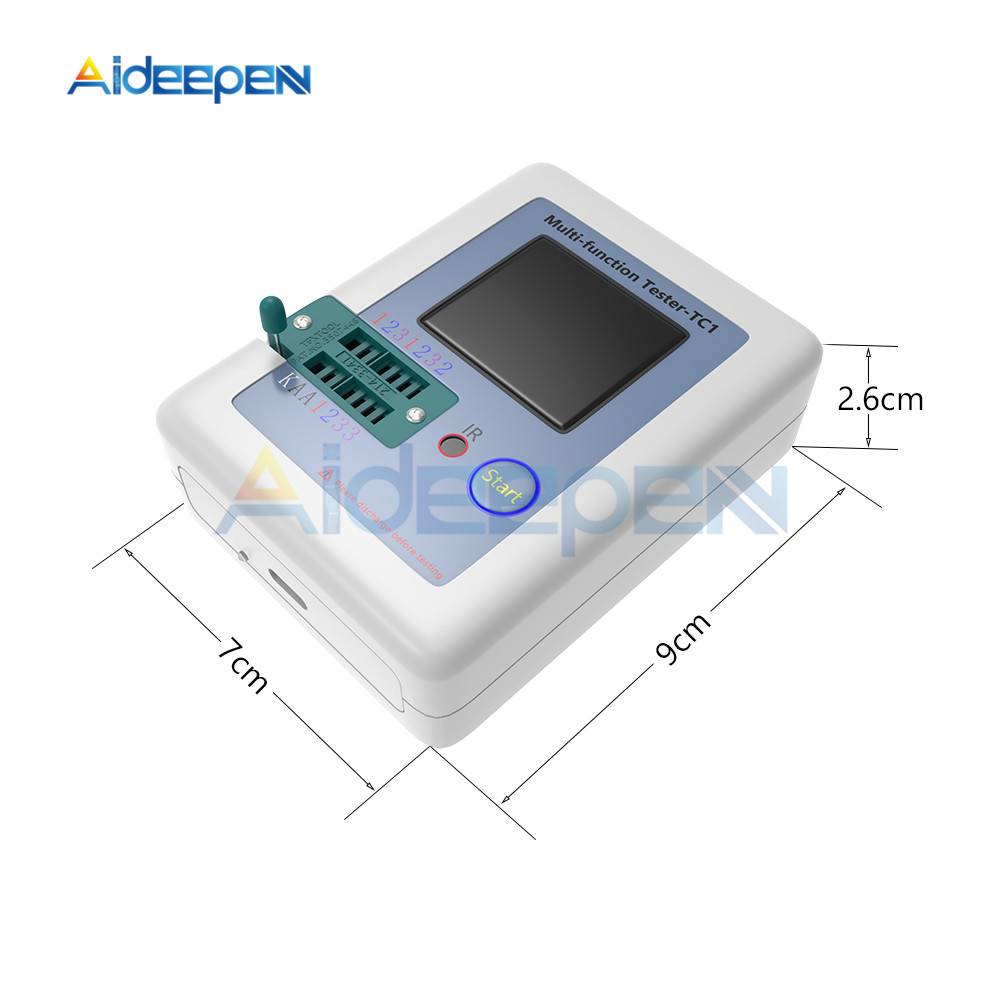

Размер: 70*90*26 м/2,71x3,58x1,10 дюймовДисплей: TFT экран, цветной экранДиод диапазон: менее чем 4,5 VЗенеровский диод: транзистор обнаружить область: 0,01-4,5 VЗенеровский диод обнаружить область: 0,01-30 вДиапазон триака: IGT менее 6 мАЕмкость: 25pF-100mFРезистор: 0,01-50MΩИндуктивности: 0,01 mH-20 чМощность Напряжение: 3,7 VМощность: Встроенная перезаряжаемая литиевая батареяРезультаты измерений с использованием графического tft-дисплея (160x128)Управление одной кнопкойАвтоматическое выключение (Настройка таймаута)Встроенный литий-ионный аккумулятор высокой емкостиОбнаружение напряжения литий-ионного аккумулятораПоддержка китайского и английского языковПредупреждение: встроенный литий-ионный аккумулятор, строго запрещено погружать тестер в воду или рядом с источником тепла!Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности для использования литий-ионных батарей!Обнаружение транзисторов:После завершения режима выключения или тестирования поместите тестовый компонент в тестовую зону транзистора тестового гнезда, нажмите на ручку блокировки, нажмите многофункциональную клавишу, тестер автоматически измеряет, и результат измерения отображается в конце теста.Предупреждение: всегда разряжайте конденсатор перед подключением к тестеру! Тестер может быть поврежден перед включением!Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!Размещение компонентов:Тестовое гнездо делится на транзисторы и зоны тестирования диодов Зенера, как описано в 1,1.Посылка включает в себя:
1 xВысокоточный тестер транзисторов
