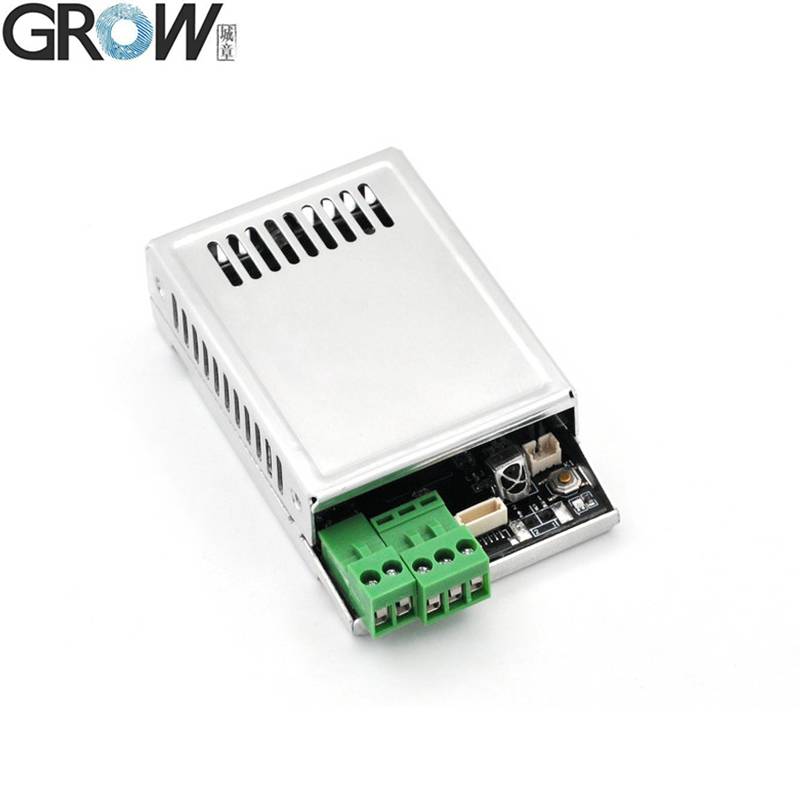

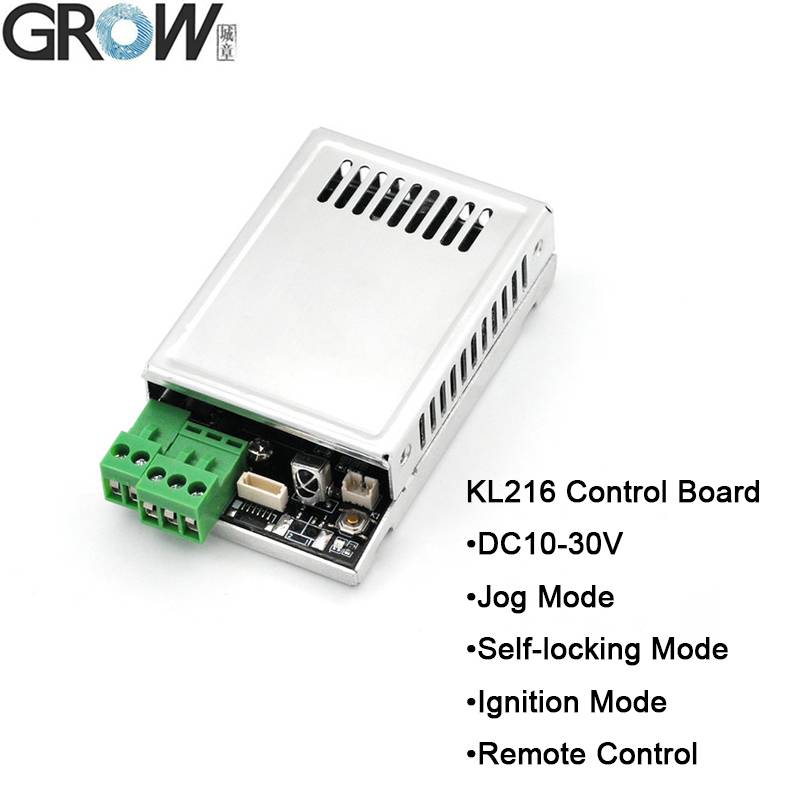

KL216 схема печатной платы
Схема подключения KL216
Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; Если нет необходимости добавлять отпечаток пальца больше, подождите несколько секунд. (По умолчанию он будет сохранен в базе данных отпечатков пальцев 1, Когда текущая база данных заполнена, она автоматически сохраняется в следующей базе данных.)1,2 при возврате к заводу по умолчанию нажмите кнопку SET, пока не услышите длинный звуковой сигнал «Di» и
Музыка, означает успешную работу инициализации 2. Пульт дистанционного управления:При использовании пульта дистанционного управления, пожалуйста, сначала коснитесь модуля, чтобы проснуться.2,1 синий индикатор освещает в заявленном программировании, музыка означает успешную работуПароль по умолчанию: 123456, длина пароля: 6 номеров 2,2 изменить пароль:Нажмите * пароль * 1 * Новый пароль * новый пароль # 2,3 регистрация отпечатков пальцев:Нажмите * пароль * 2 * база данных (1-5)#, выйдите из отпечатка пальца в зарегистрированном состоянии, когда нажмите * кнопку или подождите несколько секунд.Е. Г.:Зарегистрируйтесь в базе данных 3: нажмите * пароль * 2*3 # 2,4. Удаление отпечатков пальцев:Нажмите * пароль * 3 * база данных (1-5)#Е. Г.:Удаление в базе данных 3: нажмите * пароль * 3*3 # 2,5. Настройка времени реле в режиме пробежки:Нажмите * пароль * 4 * время (0,5 s-99s)#Е. Г.:Набор 0.5s: нажмите * пароль * 4*00 #Е. Г.:Набор 1s: нажмите * пароль * 4*01 #Е. Г.:Набор 5s: нажмите * пароль * 4*05 #Е. Г.:Набор 99s: нажмите * пароль * 4*99 # 2,6. Настройка режима работы:Режим пробежки: нажмите * пароль * 5*1 #Режим зажигания: нажмите * пароль * 5*2 #Режим самофиксации: нажмите * пароль * 5*3 # 2,7. Выбор режима ожидания:Режим ожидания: нажмите * пароль * 6*0 #Режим ожидания выключен: нажмите * пароль * 6*1 # 2,8. Вернуться к заводскому режиму:Нажмите * пароль * 7 * пароль # 2,9. Использование пароля:Нажмите * пароль и реле закрыты, нажмите # и откройте реле Примечание: любой отпечаток пальца может быть использован в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.
| Модель | R502 |
| Тип | Емкостный модуль отпечатков пальцев |
| Интерфейс | UART(TTL) |
| Разрешение | 508 DPI |
| Напряжение | DC 3,3 V |
| Емкость отпечатка пальца | 200 |
| Зондирующий массив | 192*192 пикселей |
| Рабочий ток | 18 мА |
| Ток в режиме ожидания | Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 2uA |
| Размер модуля отпечатков пальцев | Диаметр 22 (мм) |
| Эффективная область сбора | Диаметр 15,5 (мм) |
| Соединитель | MX1.0-6pin |
| Светодиодный цвет | Синий и красный |
| Скорость сканирования | <0,2 во-вторых |
| Скорость проверки | <0,3 во-вторых |
| Метод соответствия | 1:1; 1:N |
| FRR | ≤ 1% |
| Дальний | ≤ 0.001% |
| Рабочая среда | -20C --- 60C |
| Рабочая влажность | 10-85% |
| Антистатическая Емкость | 15 кВ |
| Интенсивность абразивного сопротивления | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps) |
· Руководство пользователя Вы можете скачать руководство пользователя R502 по этой ссылке на сайте:https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0 Вы можете загрузить руководство пользователя KL216 по этой ссылке на сайте:https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0 Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
R502
R502 печатная плата модуля отпечатков пальцев
