1. Характеристика

1). Высококачественный зарядный чип TP4056, простая схема, Хорошее защитное значение, высокая точность зарядки.
2). Полная механическая автоматизация, высокая надежность.
3). Автоматически Отрегулируйте выходной ток от 100 до 1000 мА, просто изменив фиксированный резистор на печатной плате.

2. Применение

Его можно использовать для зарядки одной литиевой батареи или параллельных литиевых батарей.

3. Параметр
Вход Напряжение: 4,5 ~ 5,5 V
Полная зарядка напряжения: 4,2 V
Максимальный выходной ток: 1A
Индикатор питания: красные подставки для зарядки, зеленые подставки для полной зарядки.
Входной интерфейс: микро интерфейс
Размер изделия: 25 мм * 19 мм.

4. Выходной ток и соответствующее сопротивление

R1(K) I(mA)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

5. Примечания:
1). Амперметр может быть подключен только к входному порту 5 в модуля.
2). Лучше, чтобы зарядный ток равнялся 37% емкости аккумулятора. Например, ток зарядки должен быть 400 для аккумулятора 1000 мАч.
3). Соединительный провод не должен быть слишком толстым.
4). Убедитесь, что точка подключения хорошая.
5). Если входное напряжение слишком высока, например, 5,2 V или даже 5,5 V, то зарядный ток никель-металл-будет меньше, чем 1000mA, это не выходит за пределы нормы. Когда напряжение слишком велико, Чип автоматически уменьшит зарядный ток, чтобы защитить чип от повреждения от ожога. Кроме того, это нормально, что чип чувствует себя горячим, когда рабочая температура чипа составляет около 60 °.

Посылка включает в себя:

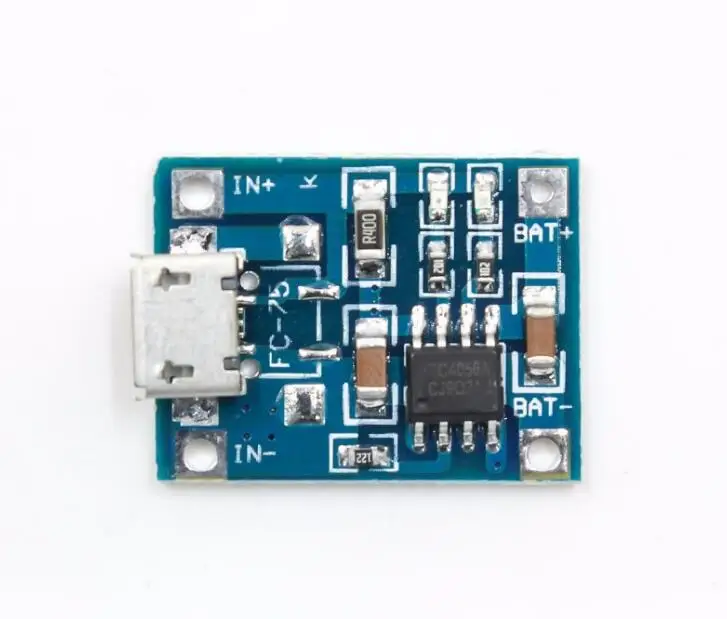

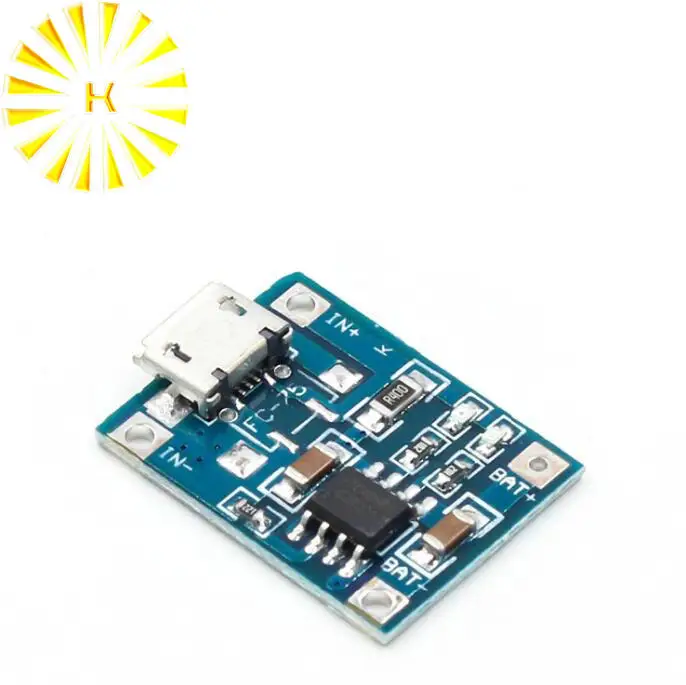

1.Шт.X MICRO USB 1A литиевая батарея зарядный Модуль питания TP4056 точный
