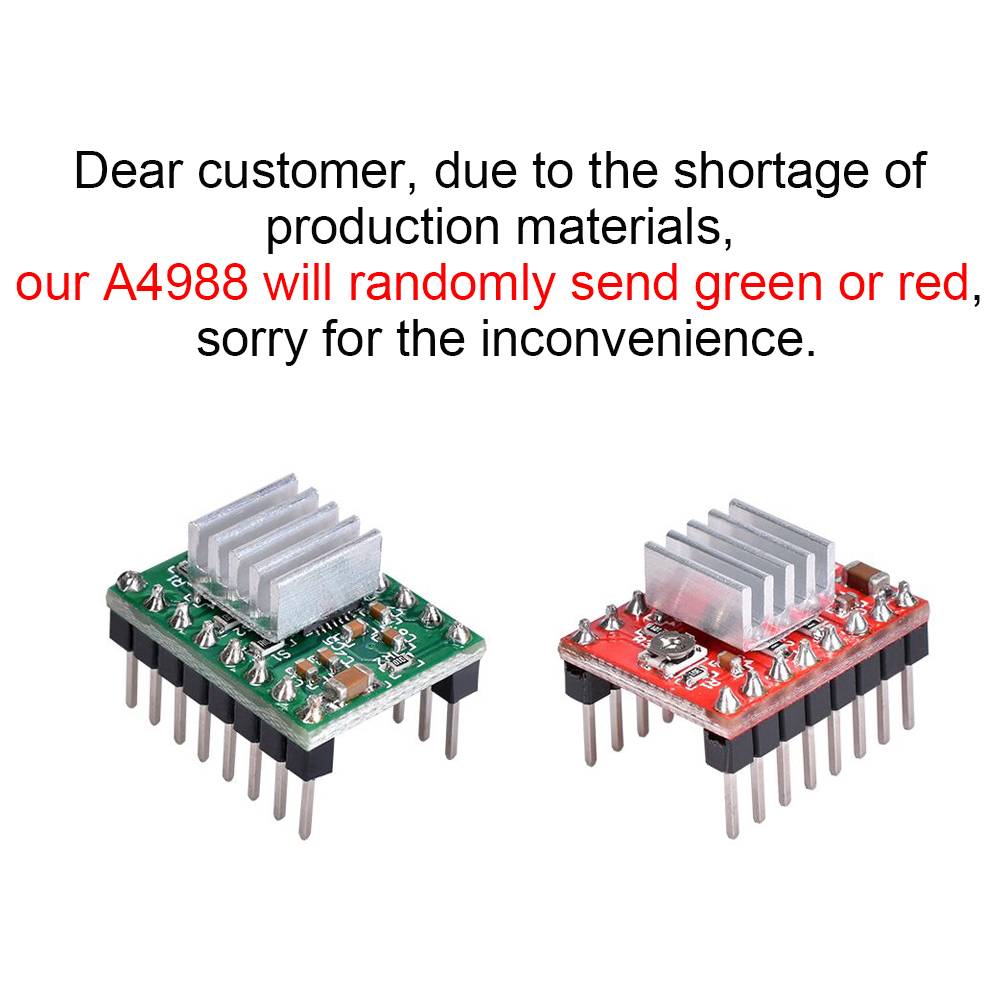

Уважаемые покупатели, обратите внимание,

Из-за недостатка материалов, наш A4988 случайным образом отправит зеленый или красный, извините за неудобства.

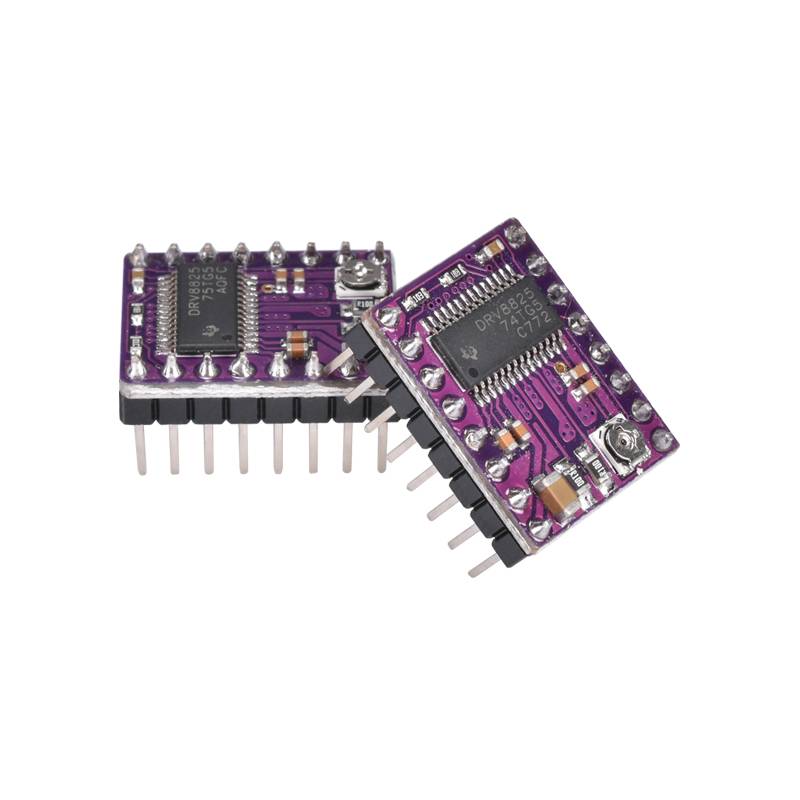

О Drv8825

Введение:

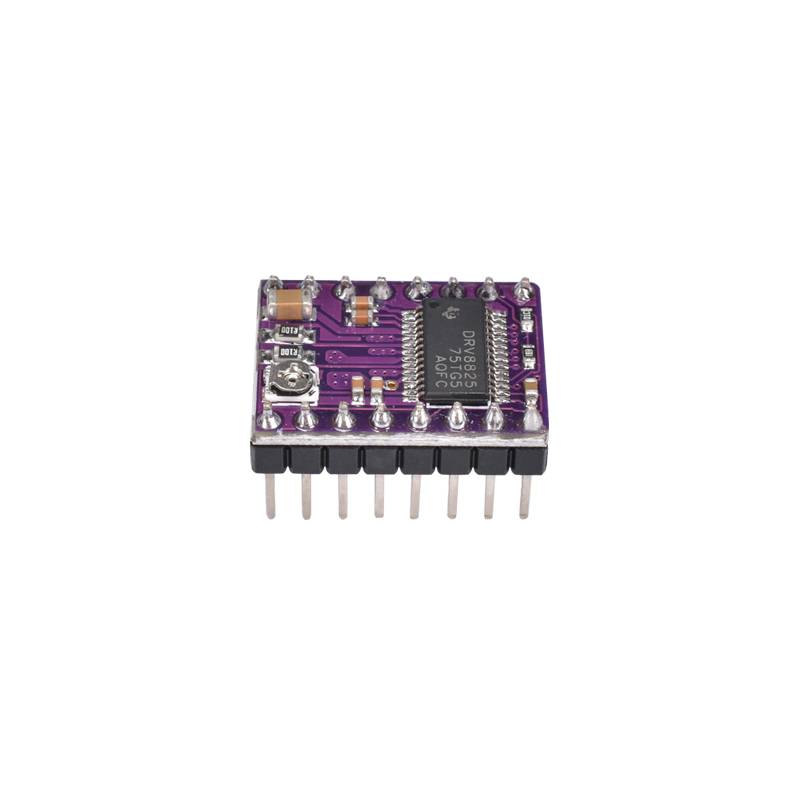

В DRV8825 Драйвер шагового двигателя Перевозчик a коммутационная плата для TI DRV8825 microшаговая биполярная Драйвер шагового двигателя.

Модуль Оснащен разъемом и интерфейсом, который почти идентичен моделям наших приводов шагового двигателя A4988, поэтому его можно использовать в качестве более высокой производительности при замене для этих досок во многих областях применения.

DRV8825 отличается регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микроступенями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).

Особенности:

• Простой интерфейс управления шагами и направлением

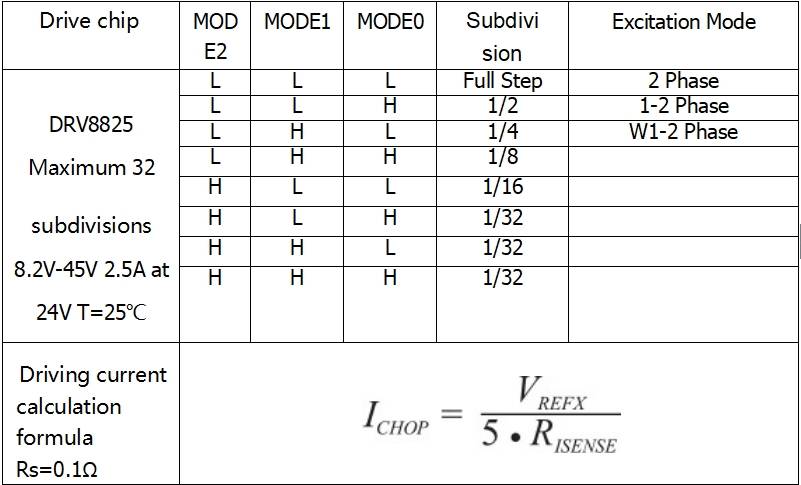

• Шесть различных ступеней разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
• Может непосредственно контактировать с 3,3 V 5 V системы
• Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением
• Защита от коротких замыканий и коротких нагрузок
• 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла
• Открытая Подложка для заземления под драйвером IC в нижней части печатной платы
• Размер, разметка и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации)
• Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых ставок
• Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад)
• Максимальная подача напряжения 45 в
• Встроенный регулятор (без потребности во внешнем материнскую плату напряжения питания не требуется)

Сегменты:

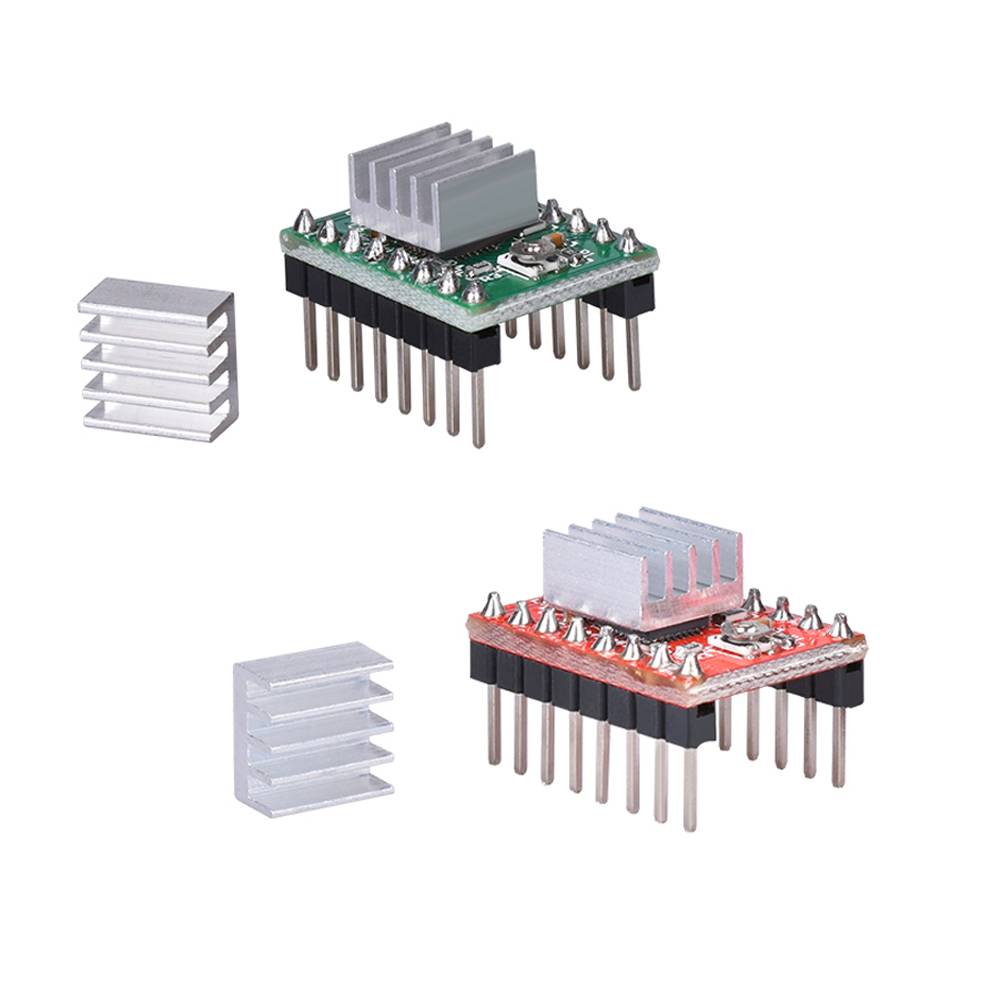

О A4988

Введение:

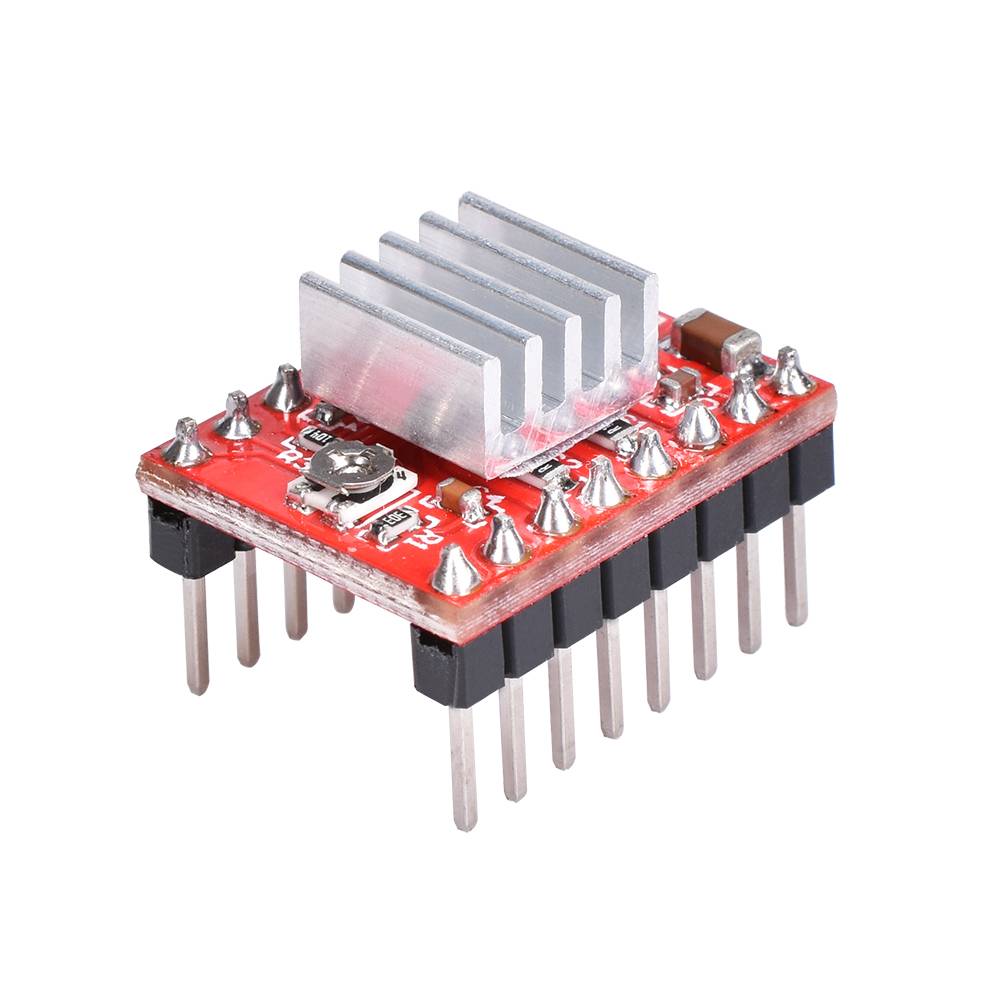

Этот продукт представляет собой секционную плату для микрошагового драйвера Aligro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет работать биполярный шаговый двигатель в полноэкранном режиме, наполовину, четверть, восьмого и XVI шага режимы, С выходной мощностью привода до 35 В и 2 А.

Переводчика является ключом к легким осуществления A4988. Просто Вставляя Один пульс на шаговый вход, приводит двигатель в один микрошаг. Нет фазы таблицы последовательности, высокой частоты линии управления, а также сложный интерфейсов для программирования. A4988 интерфейс является идеально подходит для применения в тех случаях, когда сложного микропроцессора недоступен или перегружен.



Особенности:



• Простой интерфейс управления шагами и направлением;
• Пять различных шагов: полный шаг, полшага, четверть шага, восьмого шага и XVI шаг;
• Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя;
• Напряжение для достижения более высоких ступеней;
• 3,3 и 5 V совместимый логический питания
• Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим тока распада (быстрый спад или медленное спад);
• Температурное отключение, блокировка под напряжением и защита от перегрева по току;
• Защита от коротких замыканий и коротких нагрузок.

Сегменты:

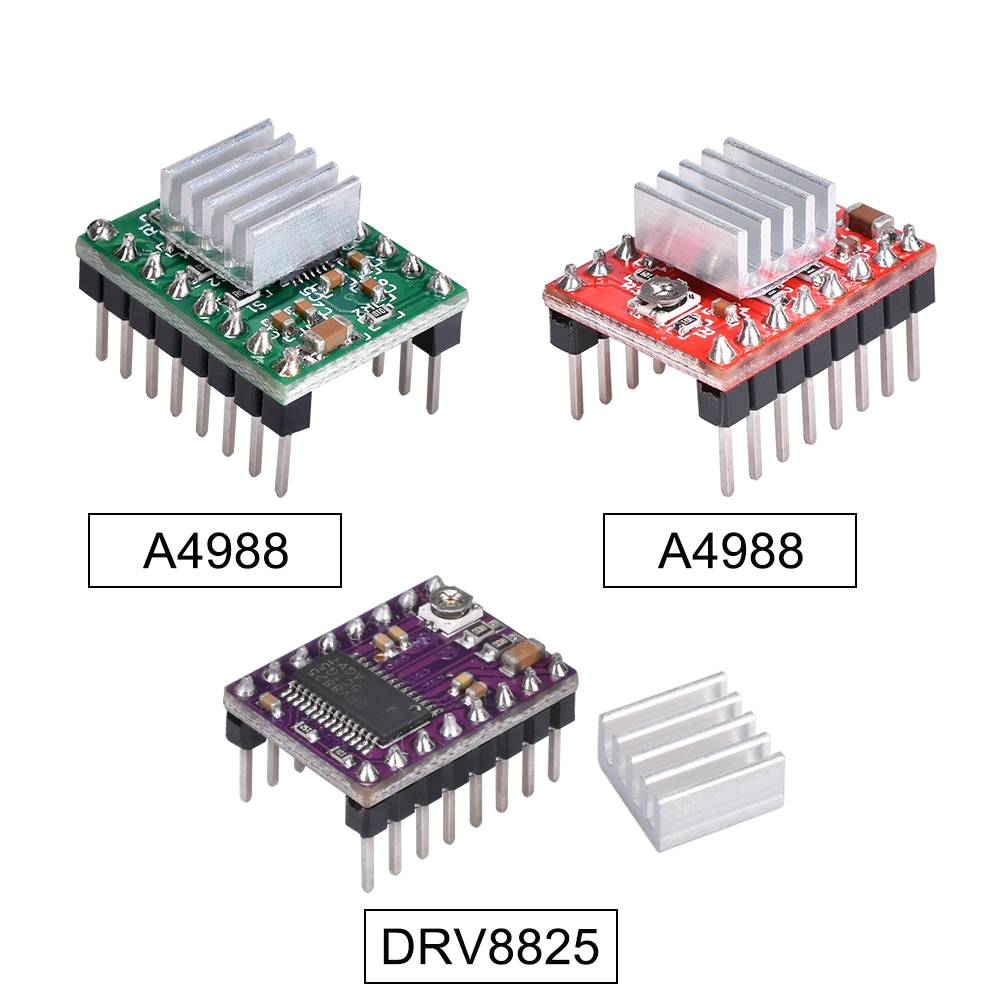

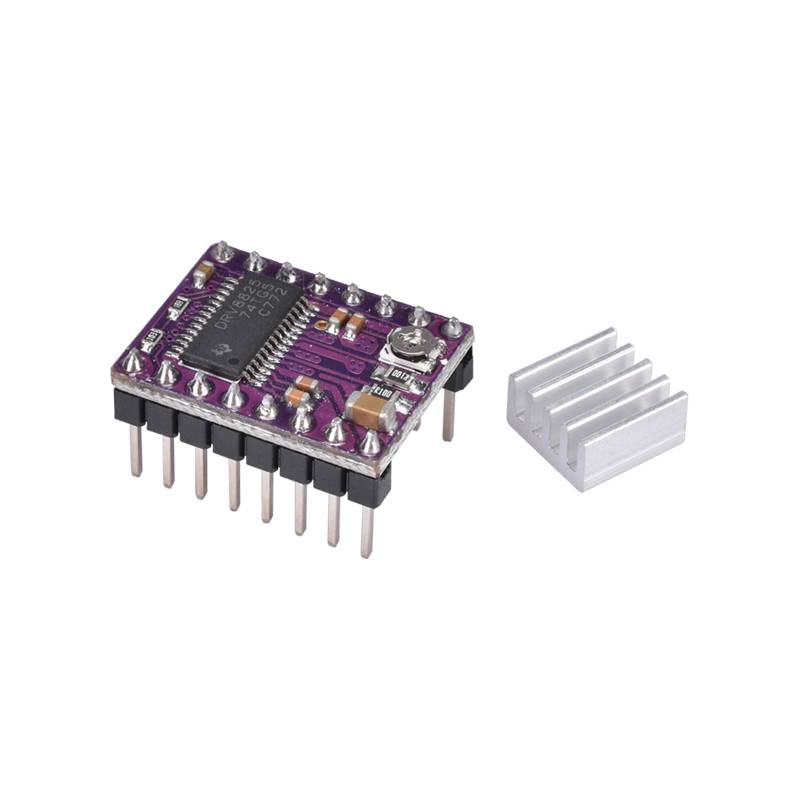

1 * Драйвер шагового двигателя A4988/DRV8825

1 * радиатор
