Описание



1. Параметры:

Модель:LW-265S35C

Пиковый Длина волны:265nm (260nm-270nm)

Посылка Тип:Керамика SMD 3535 посылка

Класс выходной мощности:2,0-3,0 МВт



2. Размеры(Допуск по уровню поверхности: ± 0,2, единица измерения-сантиметр мм)

Примечание:Светодиодный УФ должен иметь хорошее охлаждение в условиях окружающей среды, чтобы получитьСтабильный выходной сигнал. Пожалуйста, разработайте светодиодный модуль или систему в клиенте, чтобы температура светодиодныйПосылка не превышает 50 ℃.



3. Оптические электрические характеристики(TA = 25℃ IF = 40 мА)

Примечание:

• Допуск измерения оптической выходной мощности: ± 10%
• Напряжение измерения Допуск по уровню поверхности: ± 0,1 V
• Импульсная работа (1 кГц; Рабочий цикл: 5%); Максимальный ток: 100 мА
• Преобладающая погрешность измерения длины волны: ± 1 нм.









4. Абсолютные максимальные оценки

• Работа светодиодный индикатор может повлиять на надежность устройства и привести к постоянному повреждению. Эти или любые другие условия, помимо тех, которые указаны в соответствии с рекомендованными условиями эксплуатации, не являются обязательными.



5. Оптическая выходная мощность

6. Типичные кривые характеристик (TA = 25℃)

Спектральная характеристика (IF = 40мА)



Постоянный ток по сравнению с передним напряжением



Относительный лучистый поток по сравнению с передним током

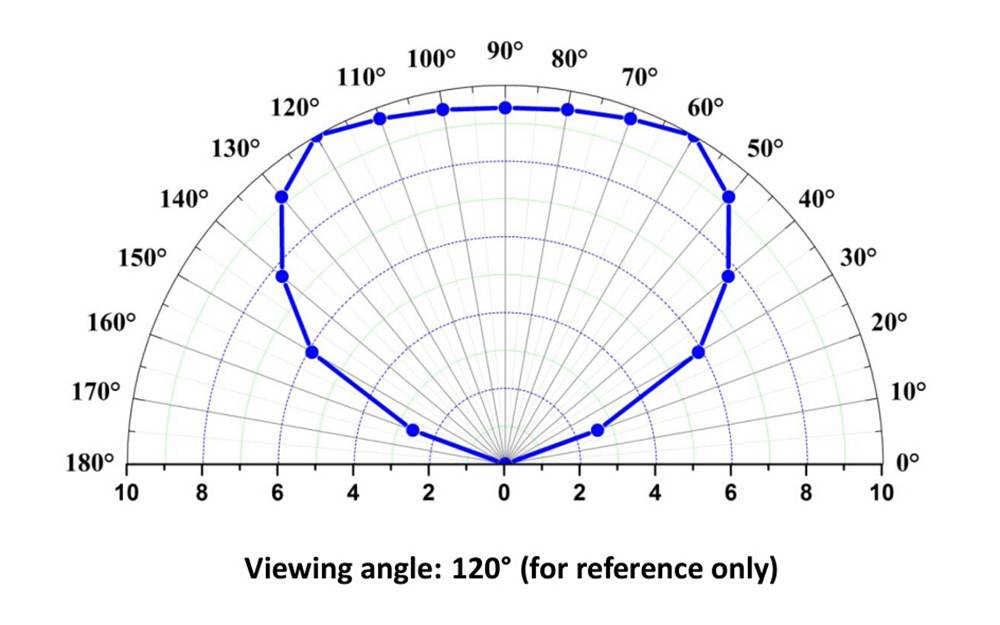

7. Типичная Кривая распределения выбросов





8. Предупреждение об использовании



•  Хранение:Светодиоды должны быть герметично закрыты; Посылка должна храниться при 10 ℃ до 55 ℃ и 30%-65% относительной влажности (RH).
• Управление:Верстак должен быть заземлен. Рекомендуется носить перчатки или пальцевые киоски при работе со светодиодами. Также рекомендуется быстро запечатать посылка после ее открытия, или это может привести к окислению стопы свинца. После открытия посылка, используйте пинцет, чтобы держать светодиодный корпус и не прикасаться к его обратной стороне голыми руками.
•  Установка:

1. Светодиодный чип для обработки оборудования и техники должен быть должным образом заземлен.
2. Антистатический ремешок на запястье необходимо носить во время установки; Проверьте, не соприкасается ли металлическая деталь с кожей.
3. Настоятельно рекомендуется носить антистатические перчатки или пальцевые киоски во время установки.
4. Положите антистатическую ленту на верстак; Лента должна быть соединена и заземлена.
5. Светодиоды должны быть паяны в течение 24 часов после открытия посылка, или это может привести к окислению и ржавчине электрода.

•  Рекомендуется паяльная пайка,И температуру и кривой мгновенной мощности это показано на рисунке справа:

1. Подогреть: 1,0 до 3,0 ℃/s; Максимальное время: 90 секунд.
2. Замачивание: от 110 до 130 ℃, лучшее время: 90 or100s.
3. Оплавление: Максимальная температура: 170 - 180 ℃.
4. Охлаждение: максимальное время: 50 - 80 с выше 138 ℃/скорость охлаждения <4 ℃/с



• Срок службы ледников будет уменьшаться по мере увеличения тока и температуры, что ускоряет ухудшение состояния.
• Рекомендуется включить Заземленный короткого замыкания при проектировании печатной платы. Во избежание поломки цепи светодиоды должны работать при-30 ℃ до 55 ℃ и 30% до 65% RH, или это может привести к поломке устройства.





***** Меры предосторожности:Светодиоды DUV излучают ультрафиолетовый светильник, который может быть вреден для кожи и глаз. Избегайте прямого или отраженного воздействия на УФ-светильник, когда светодиодный индикатор работает.

Специальные меры предосторожности должны быть приняты, чтобы избежать прямого воздействия на УФ-светильник.

Специальные меры предосторожности должны быть приняты, чтобы не смотреть непосредственно на УФ-светильник без использования УФ-светильник защитные очки.

Всегда носите защиту глаз, перчатки и защитную одежду во время работы DUV светодиодный.















Если у вас количество составляет более 1000 шт. светодиодный, Цена может быть обсуждены. Пожалуйста, свяжитесь с нами.

---
