1 шт Профессиональный понижающий Мощность DC-DC CC CV понижающий преобразователь понижающий Питание модуль 8-40V до 1,25-36V Мощность модуль

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (используется для того, чтобы определить, разрядилась ли батарея полностью заряжена при зарядке).
2. Изготовлено из выделенного эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (когда 20 ° c до 100 ° c постоянный ток 1A, температура дрейфа менее 1%). Особенно подходит для светодиодный-драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотных ёмкости, могут уменьшить выходную рябь, улучшить работу со стабилизацией.

Технические характеристики:
Характеристики модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV), зарядный модуль
Входное напряжение: постоянный ток 8-40 в
Выход напряжение: DC 1,25-36V с плавной регулировкой
Ток на выходе: 0-8 А (когда температура трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)
Указатель поворота ток: постоянный ток значение * (0,1), повернуть лампу в настоящее время и постоянная стоимость связи, как, например, постоянный ток значение 3A, повернуть лампу ток устанавливается на постоянном токе в 0,1 раз выше, чем (0,1 * 3A = 0.3A).
Низкое давление: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт
Эффективность преобразования: до 95%
Рабочая частота: 180 кГц
Выходная рябь: полоса пропускания 20 м
Вход 24 В, выход 12 В, 5 А, рябь около 50 мВ (без шума)
Защита от короткого замыкания на выходе: Да, постоянный ток
Защита от обратной полярности на входе: нет
Выход, препятствующий обратному потоку: нет
Проводка: терминал
Ток без нагрузки: Стандартный 20 мА (переключатель 24 в 12 В)
Регулировка нагрузки: ± 1% (постоянный)
Регулировка напряжения: ± 1%
Скорость динамического отклика: 5% 200uS
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC), закрытый на выходное напряжение, используется для регулирования тока (CC)
Рабочая температура: Промышленный сорт (-40 ° c до + 85 ° c) (обратите внимание на то, что фактическое использование силовая трубка температуры, высокотемпературный тепловой усилен, пожалуйста свяжитесь с нами)
Индикатор: двухцветный индикатор, индикатор зарядки светильник-красный, зеленый светильник означает, что аккумулятор полностью заряжен (без нагрузки зеленого цвета)

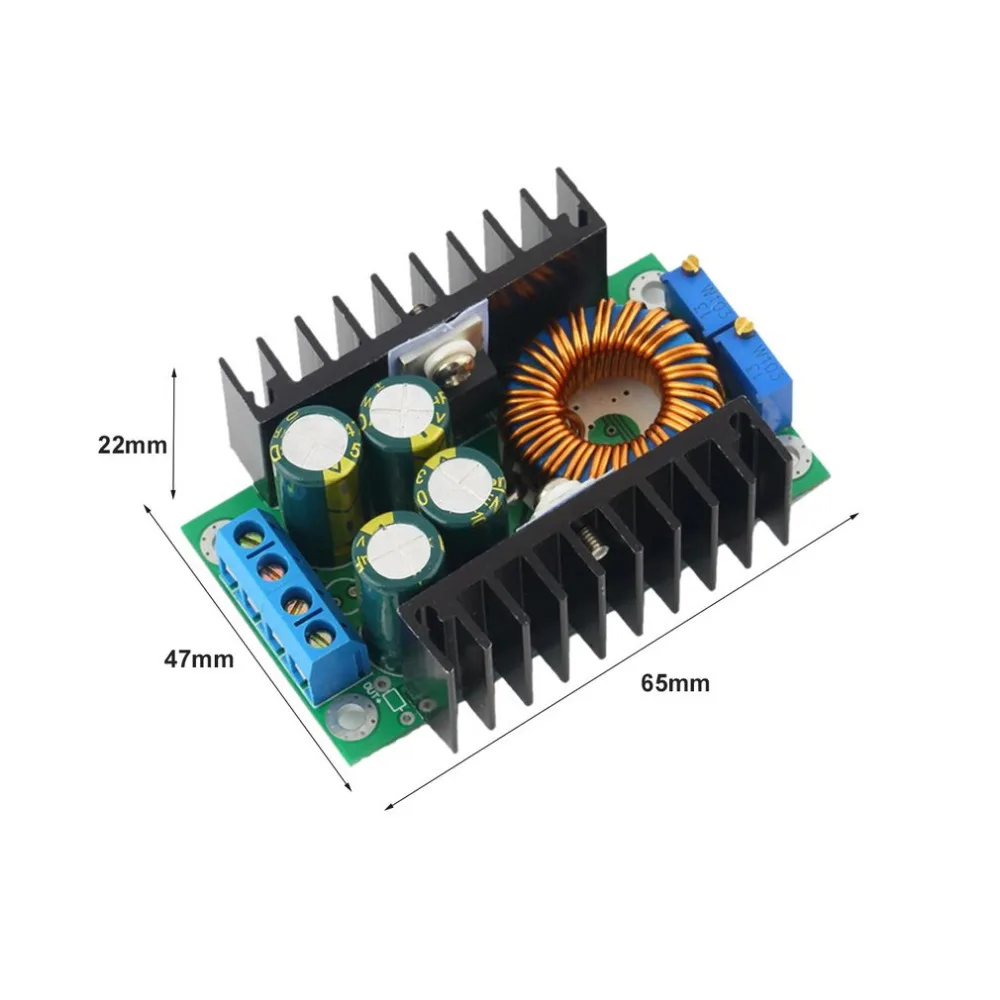

Размер (прибл.): 65x47x22 мм (Д x Ш x В)

Батарея заряда
1. Убедитесь, что аккумулятор имеет напряжение поплавка и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до примерно 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока потенциометра, чтобы сделать выходной ток до ожидаемого значения зарядного тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигает поплавкового напряжения.
5. Подключите к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока
1. Убедитесь, что рабочий ток и макс. рабочее напряжение светодиодный, который вам нужен.

2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.

3. Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока потенциометра, чтобы убедиться, что выходной ток до ожидаемого светодиодный рабочего тока.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение максимальным, светодиодный, рабочее напряжение.

5. Подключите светодиодный, протестированный.

(1,2,3,4 шагов, чтобы подключить модуль питания, вход, выход, без нагрузки, не подключается светодиодный модуль.)


Посылка включает в себя:
1 x модуль преобразователя постоянного тока 8A (XL4016)
