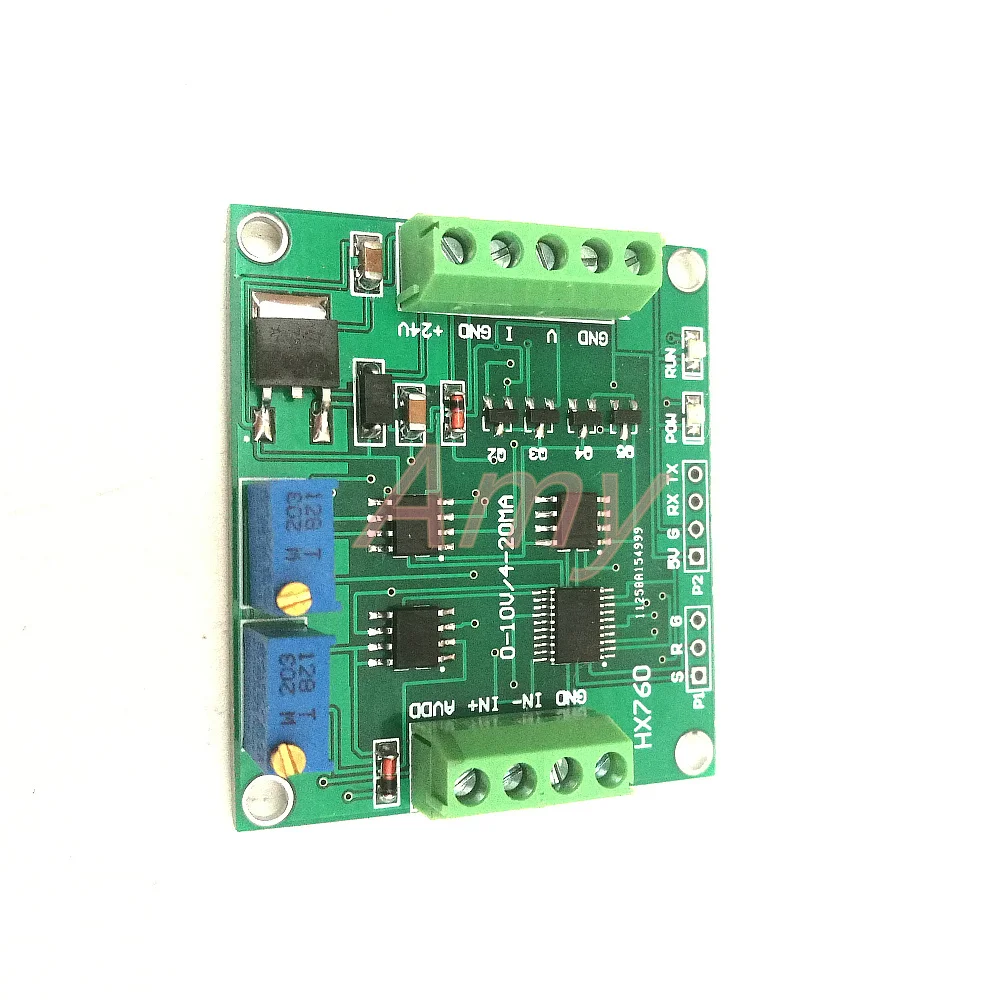

Передатчик датчика взвешивания 4-20 мА 0-10 вHX760 электронный модуль шкалы1. Краткая информация:HX760-это модуль электронной шкалы, принцип которой заключается в преобразовании измеренных изменения в изменения значения сопротивления, а затем в контурную цепь преобразования в выходной электрический сигнал.Преимущества модуля-простая структура, удобное использование, стабильная производительность, надежность, высокая чувствительность, быстрая скорость измерения и т. д.Две. Применение:Во многих областях, таких как авиация, механические, электрические, химические, строительные, медицинские и т. Д., часто используются для измерения силы, давления, смещения, натяжения, крутящего момента, ускорения и т. д.Три. Таблица технических параметров:Серийный номерПроектПараметрКомпанияПримечанияОдинДифференциальное входное напряжение+ 20mVМВПолный диапазон дифференциала входное напряжение составляет + 20 мВДваТочность данныхДвадцати четырехБитЧип-преобразователь 24 бит A/D.ТриЧастота обновленияВосемьдесятГцОбновление частоты данныхЧетыреРабочее напряжение9 ~ 24Постоянный токПятьРабочий ток<10MAШестьРабочая температура-40 C ~ 65 CГрадусов по ЦельсиюСемьТемпература хранения-40 C ~ 65 CГрадусов по ЦельсиюВосемьРазмер50*45*10МмДлинный, широкий, высокийПять. Установка и проводки5,1. Определение размера установки и подключения: (единица измерения мм)Определение соединения P3:+ 24 В: Мощный катодGND: блок питания с отрицательным полюсомВ: выходное напряжение 0 ~ 10 вI: ток на выходе 4-20 мАGND: блок питания с отрицательным полюсомПримечание: потенциометр RV1 (предложение) для регулировки выходной мощности;Потенциометр RV2 (ADJ) регулирует выходное усиление (Увеличение);CH1 определение подключения канала:Серийный номерСимволОпределениеОдинVDDЭлектронный источник питания (обычно красный)ДваЯ +Ввод электронной шкалы в фазе (обычно зеленый)ТриЯ-Реверсивный фазный вход электронной шкалы (обычно белый)ЧетыреGNDЭлектропитание в электронной шкале с отрицательным электродом (обычно черный)Внимание: при использовании обратите внимание на правильное полярное подключение источника питания.
