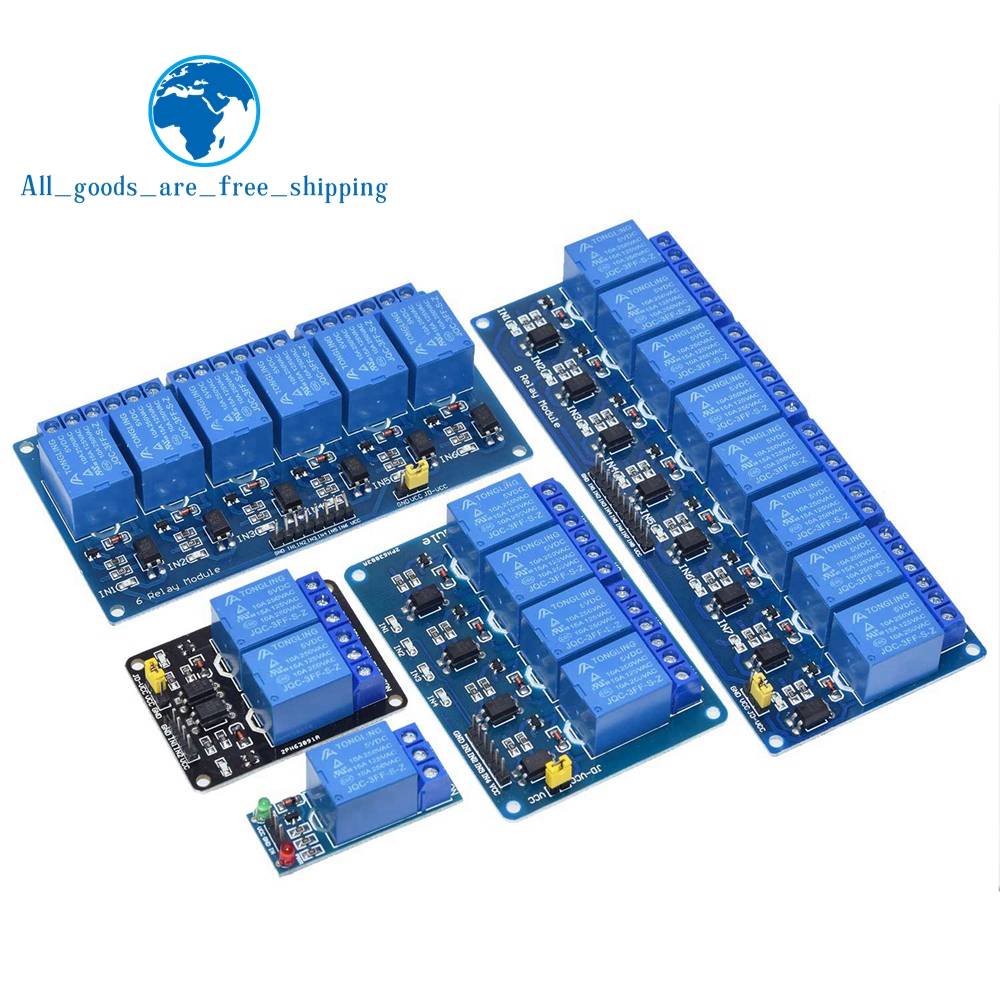

Релейный модуль TZT 5 В 12 1 2 4 6 8 каналов с оптроном релейный выход для arduino в
 |  |  |  |
 |  |  |  |
Описание товара:

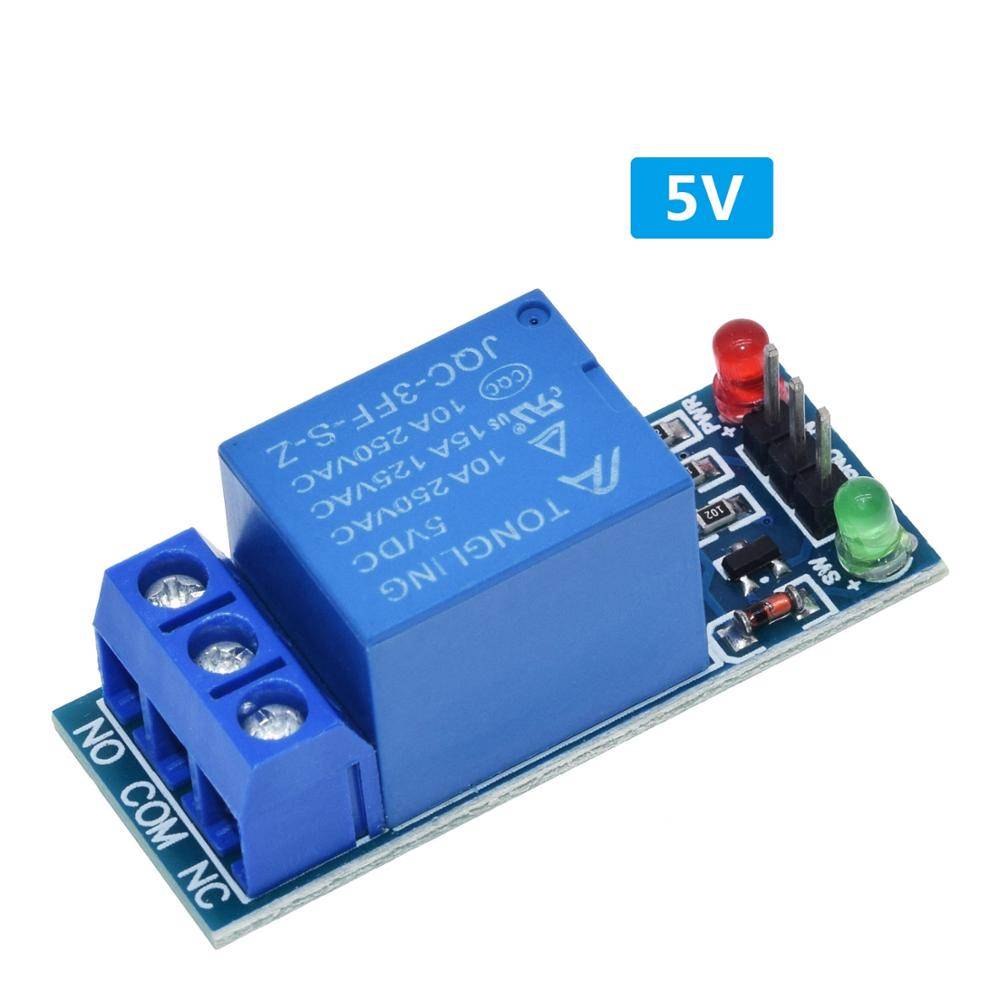

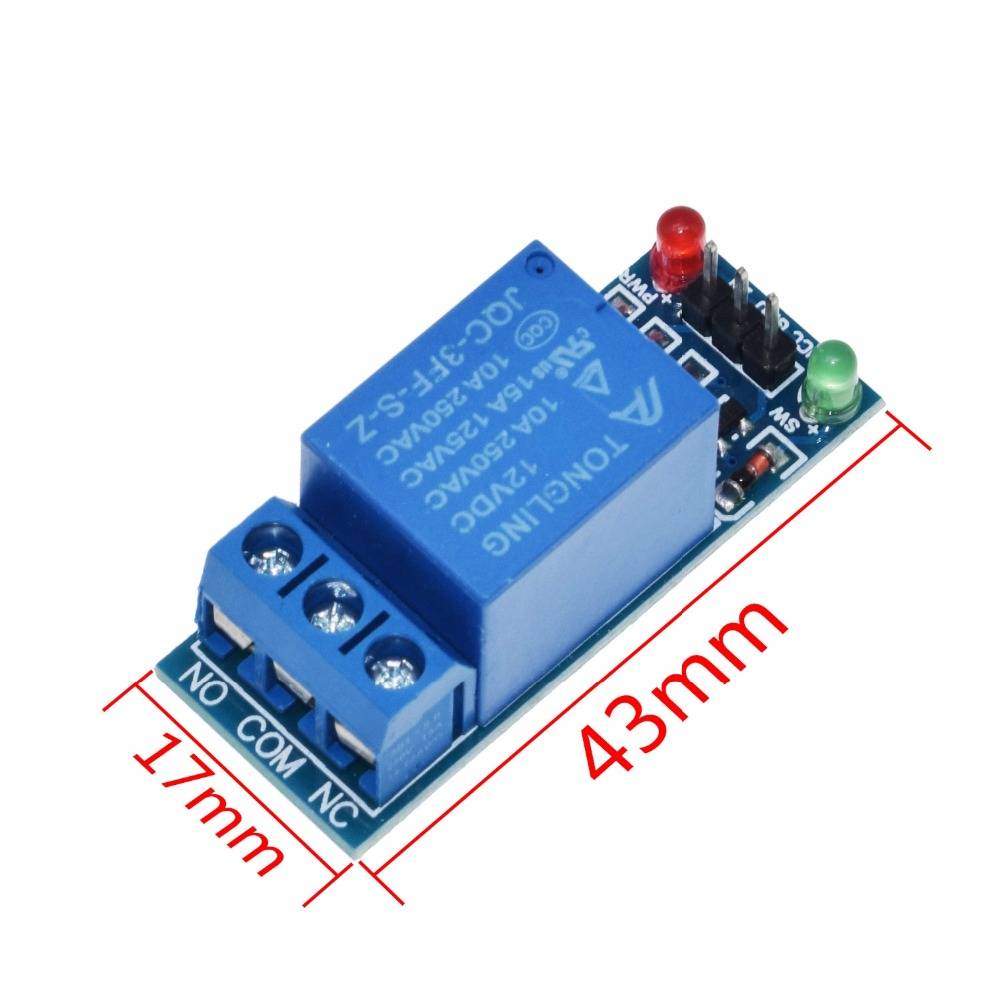

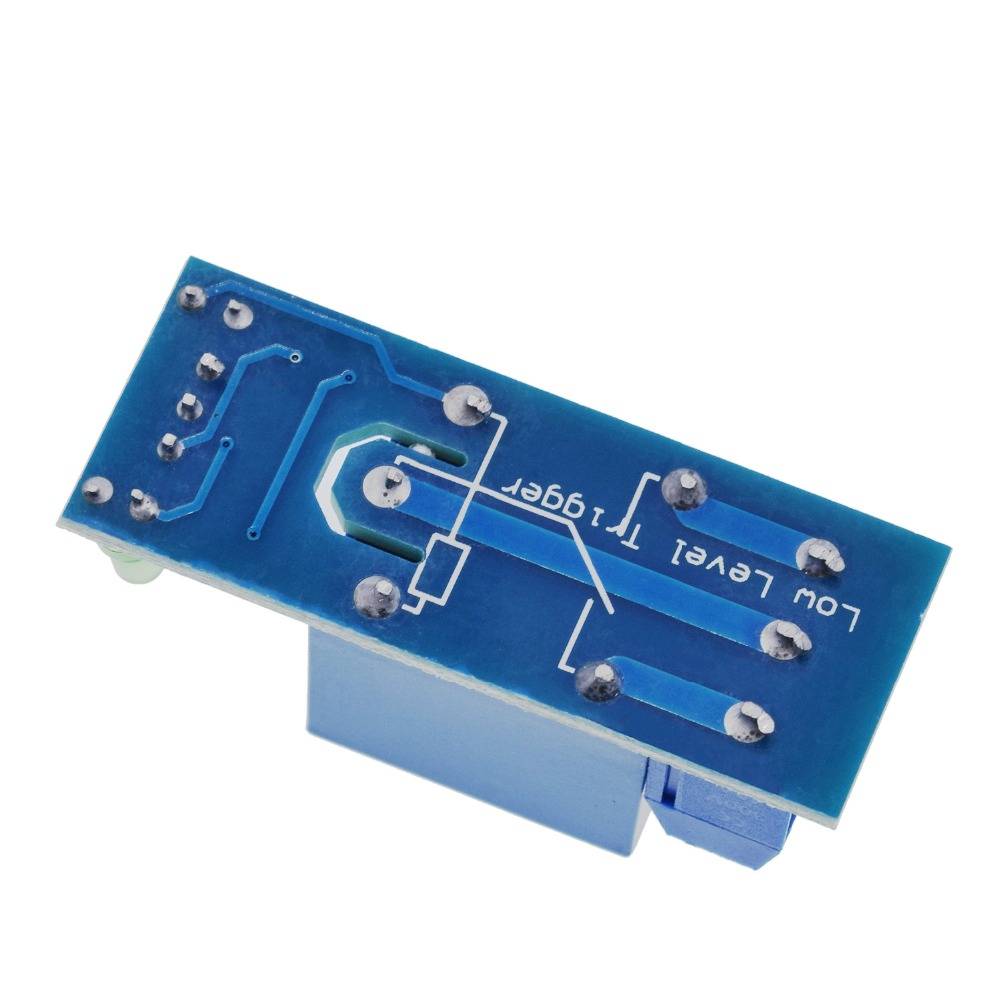

1 канальный релейный модуль
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Ток триггера: 5 мА
Рабочее напряжение: 5 В
Размер модуля: 50x26x18,5 мм (Д х Ш х В)
Четыре крепежных болта отверстия, диаметр 3,1 мм
DC +: положительный источник питания (VCC)
DC-: отрицательный источник питания (GND)
В: может быть реле управления высокого или низкого уровня
НЕТ: нормально открытый релейный интерфейс
COM: реле общего интерфейса
NC: нормально закрытый релейный интерфейс

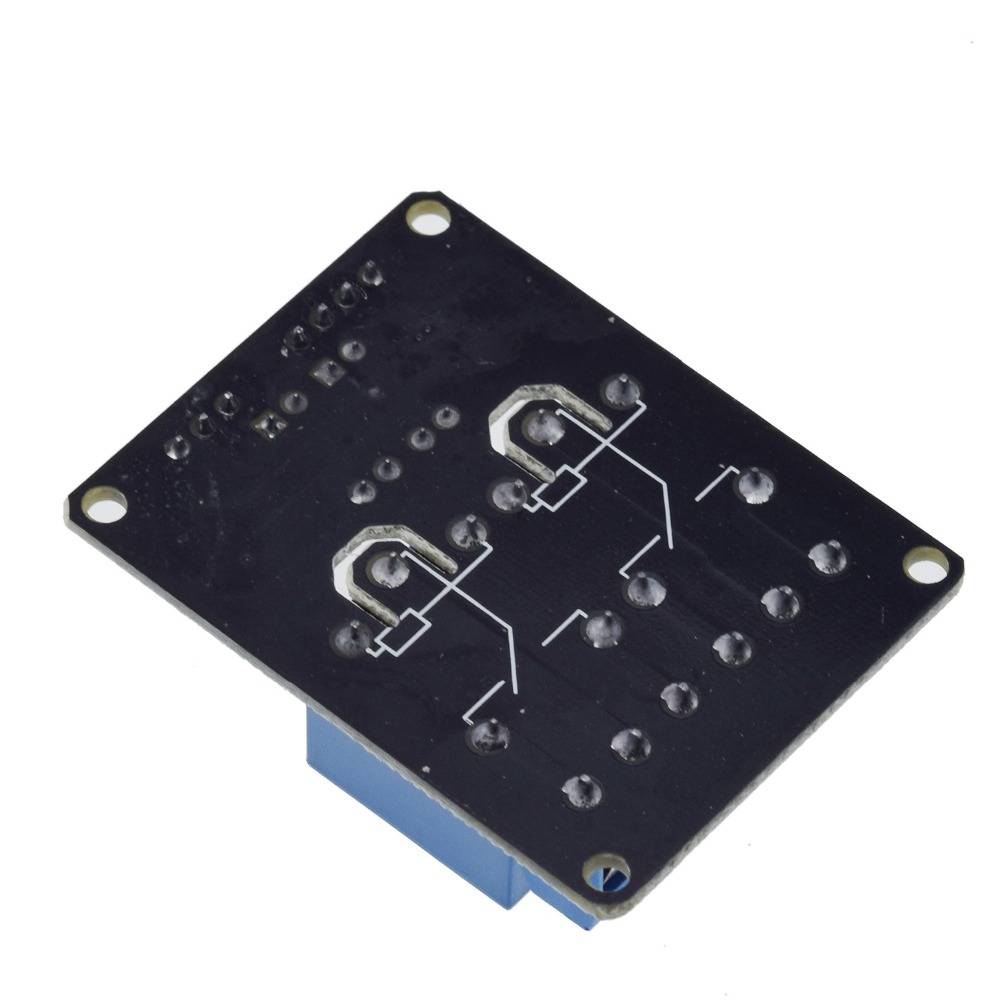

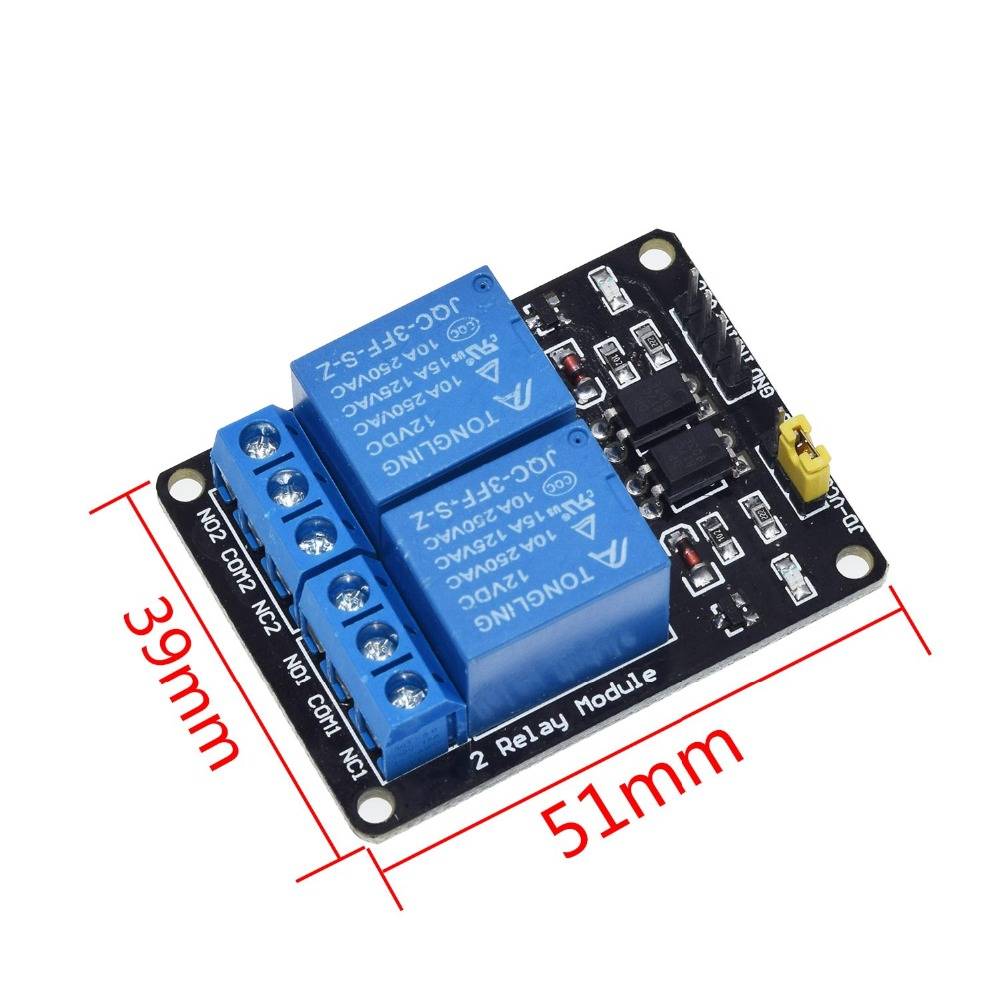

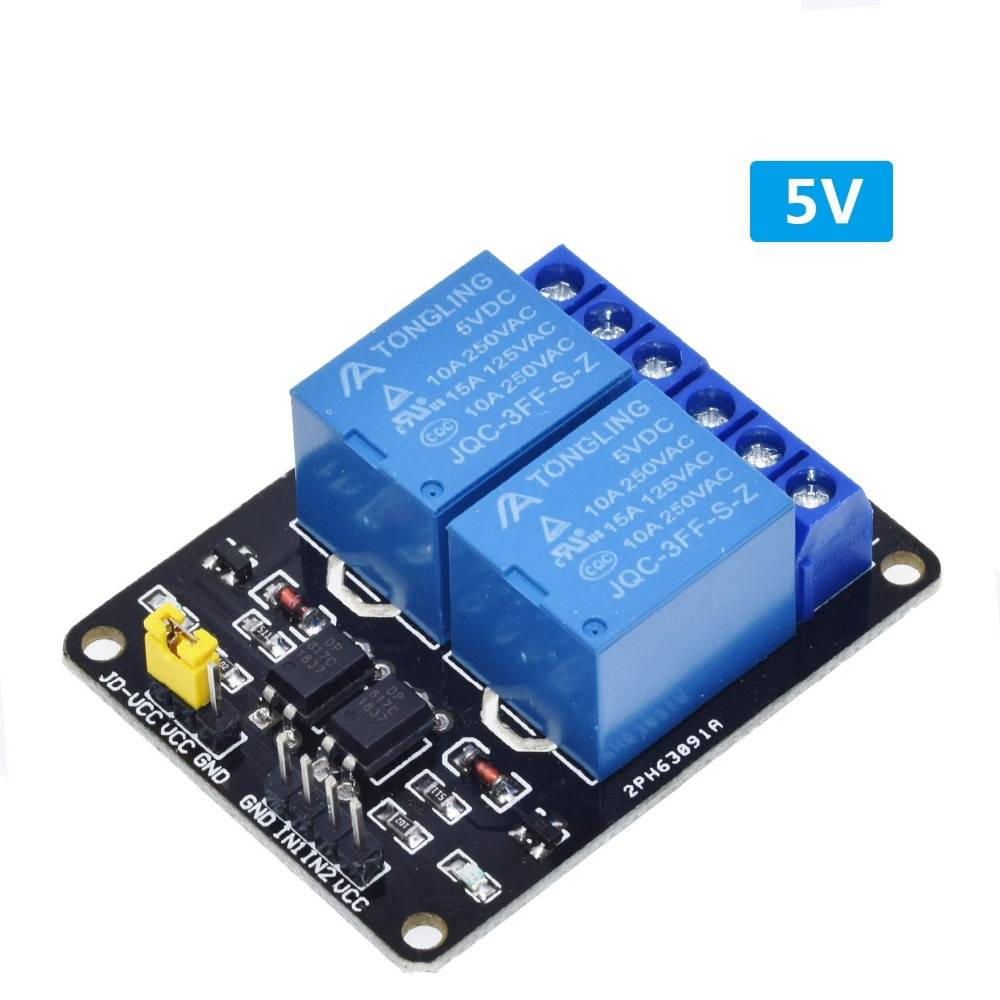

2 канальный релейный модуль
1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В)2 Вес: 31 г
3. Цвет печатной платы: черный
4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной
5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал
6 оптопары изоляции, хорошее анти-помех
7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник, выключается светодиодный статус релиза
8.VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы
Электрические параметры:Напряжение питания: 5VDC, 12VDCТок: более 100 мАНагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока

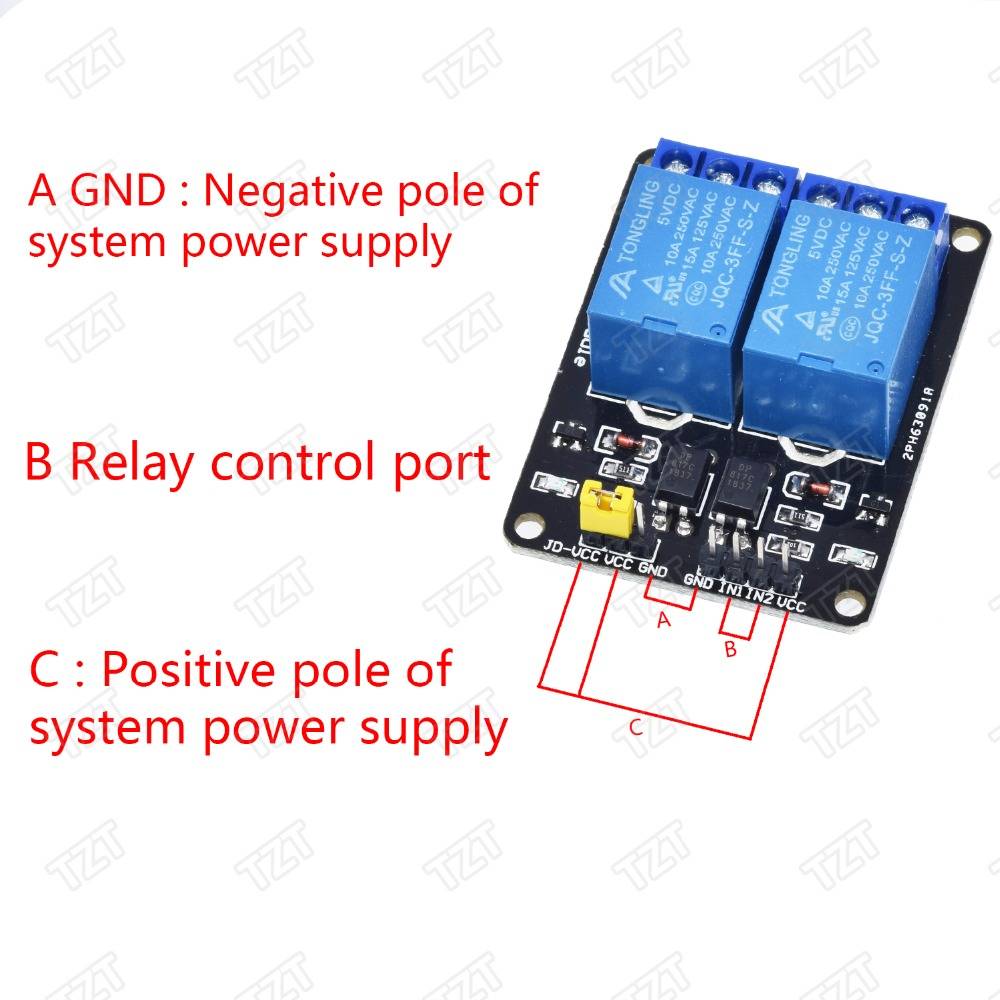

Проводка:
VCC: система положительного питания
GND: отрицательная мощность системы
В1-ин2: реле управления портами

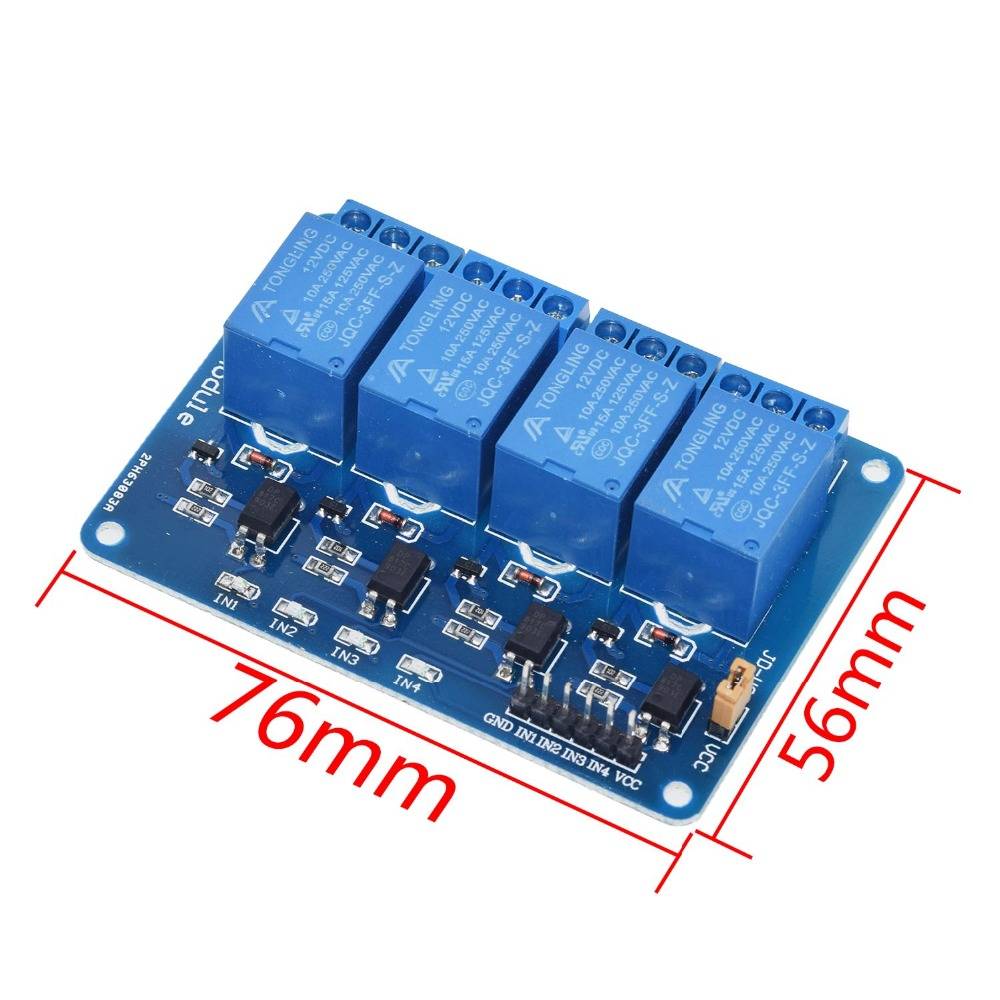

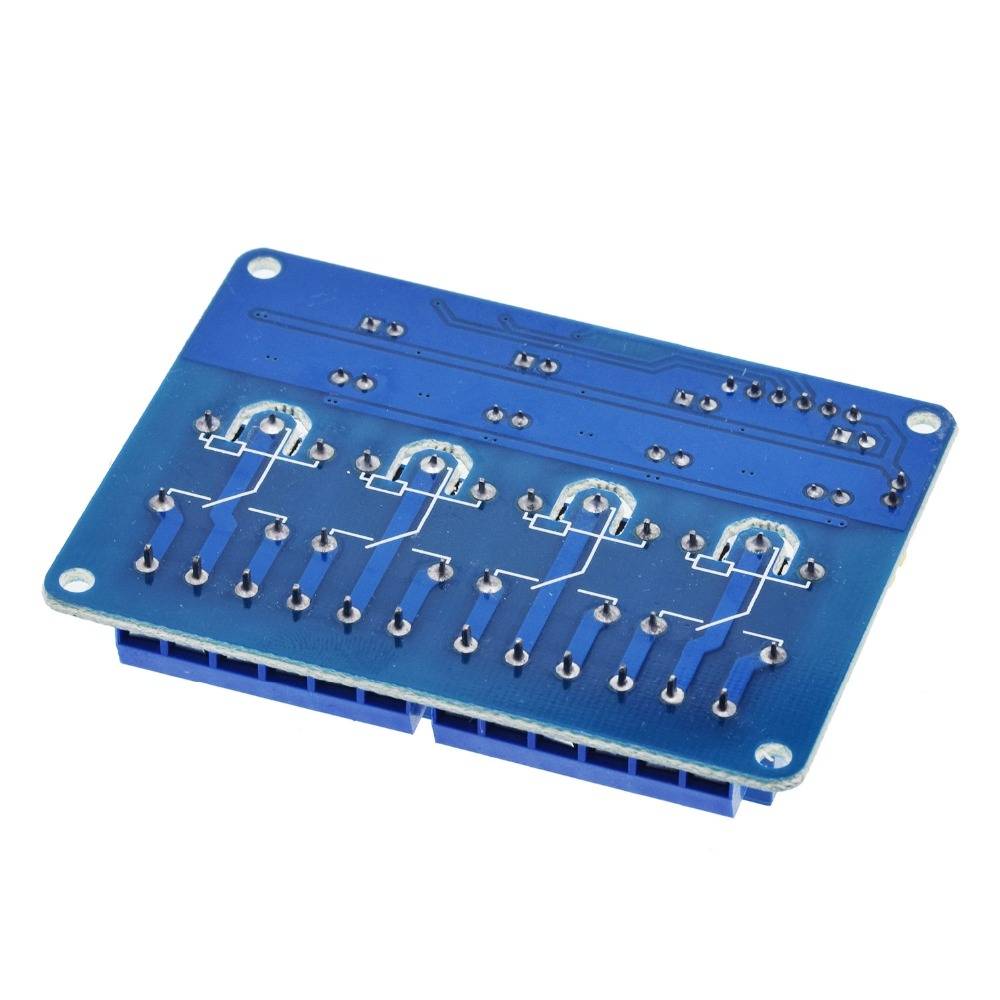

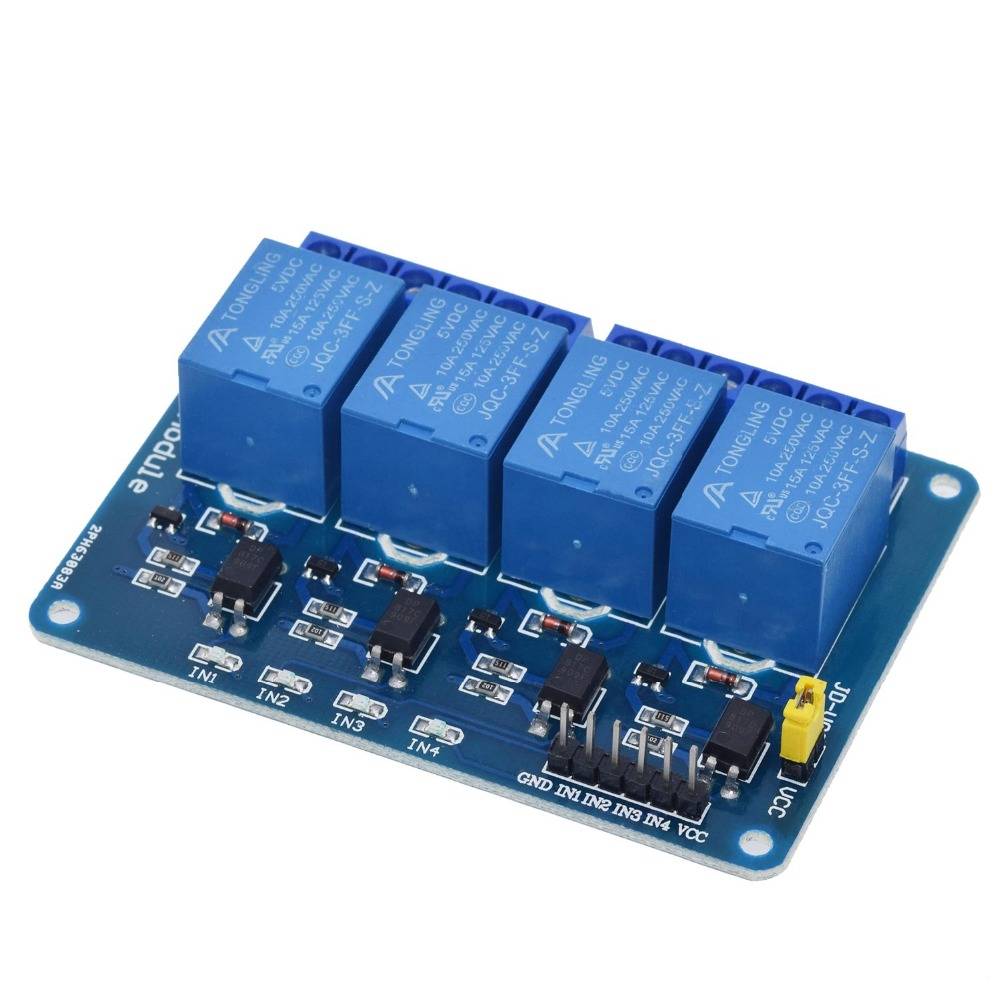

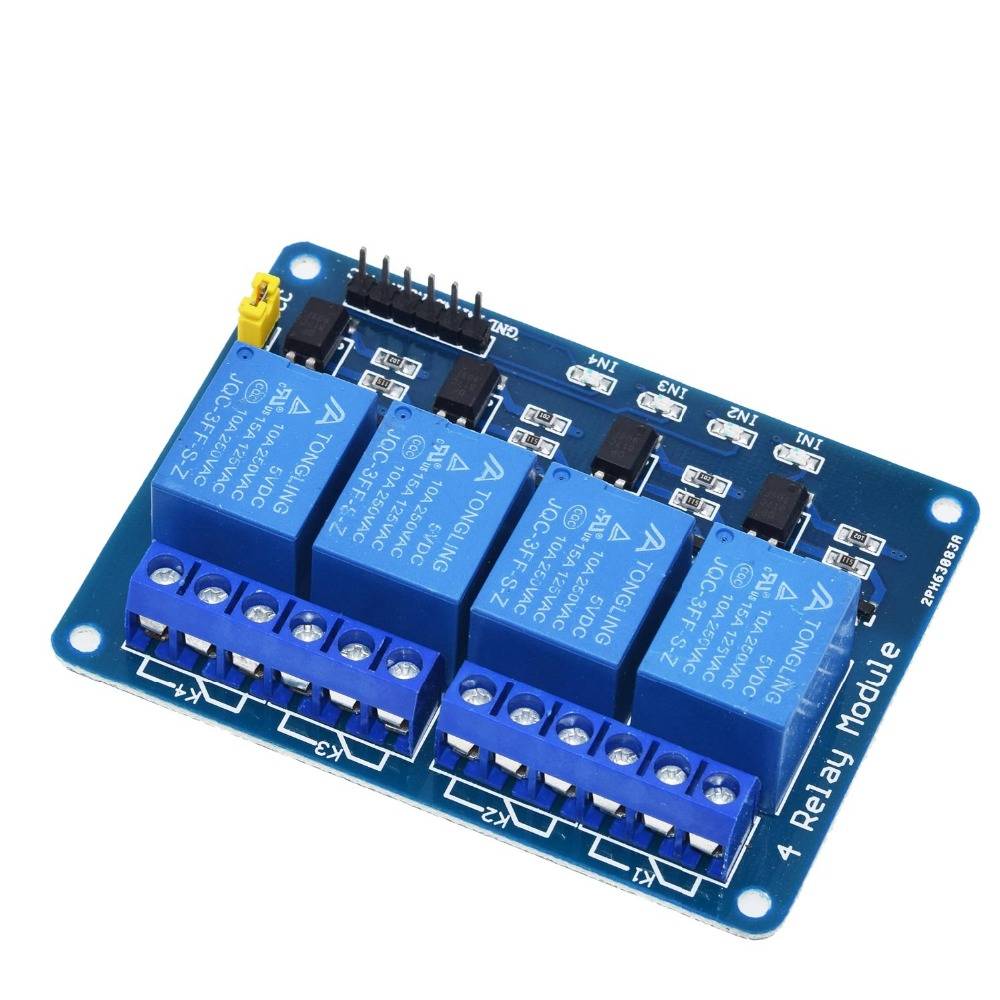

4-канальный видеорегистраторРелеВыходные модули,РелеВыходные Контакты250A 10A.ВходВ 1,IN2,IN3, IN4,Сигнальная линияНизкийЭффективно.VCC, GNDВход питания,БанкаРелеОтдельныйМощностьПоставкаРелеМощностьВходJD-VCC.
Использование:
1,ПоддержкаВсеУправление MCU.
2,ВПромышленный сектор;
3, PLCКонтроль;
4, Умный домКонтроль

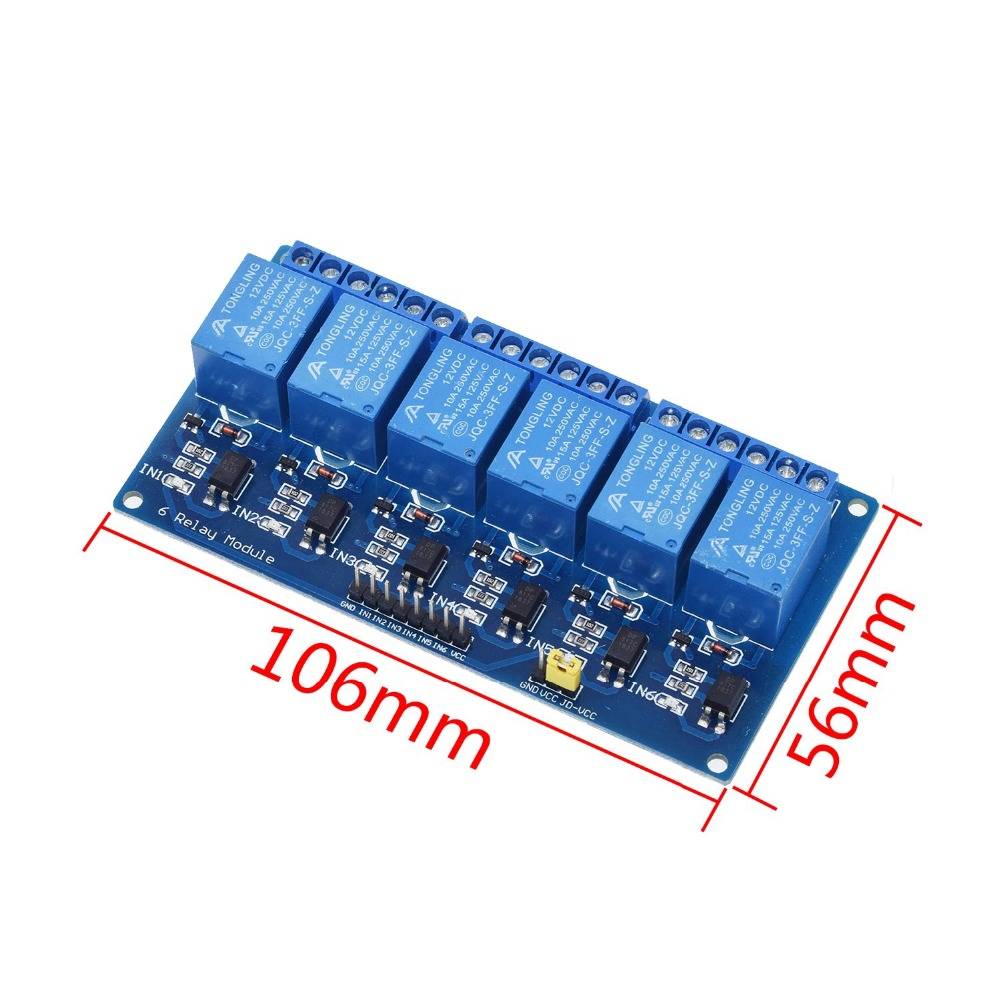

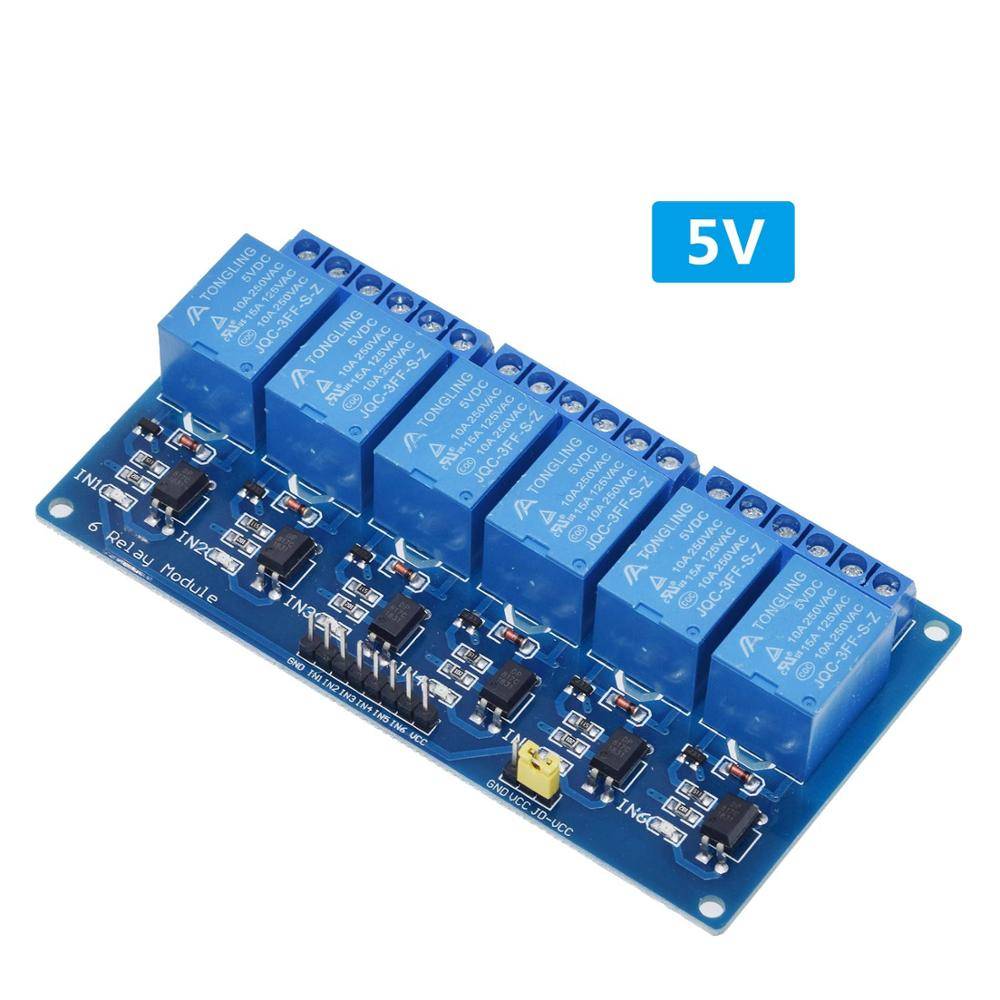

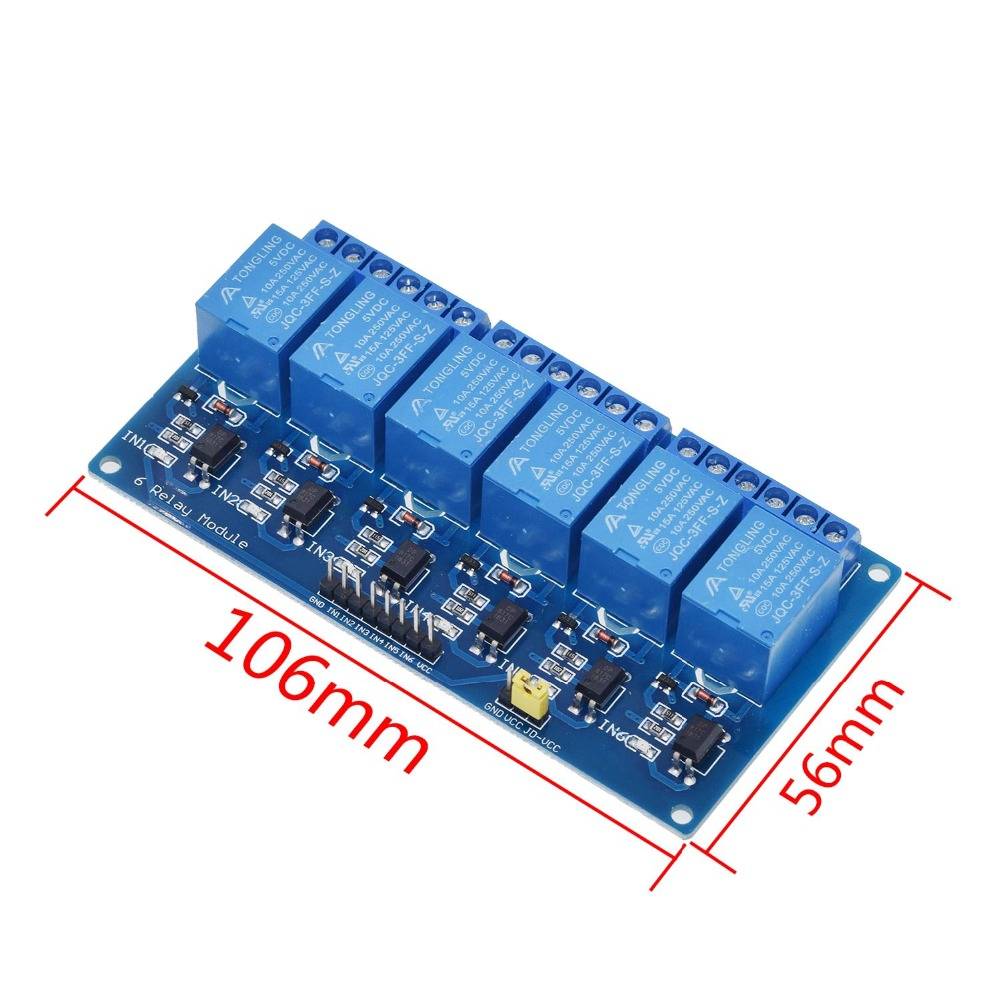

6 канальный релейный модуль
1. Максимальная нагрузка на нормально открытый контакт: AC 250V/10A, DC 30V/10A.
2. Ток триггера 5 мА;
3. Индикатор питания Светильник (зеленый), релейный индикатор состояния светильник (красный);
Характеристики интерфейса модуля:
1. Постоянный ток +: постоянный ток питания положительный полюс
2. DC- : DC источник питания отрицательный полюс
3. CH1 ~ CH6: реле сигнала запуска pin
Релейный выход:
1. Нормально закрытый штырь (NC1 ~ NC6) : Нормально закрытый штырь реле
2. Общий штифт (COM1 ~ COM6) : релейный общий штифт
3. Нормально открытый штырь (NO1 ~ NO6) : нормально открытый штырь реле

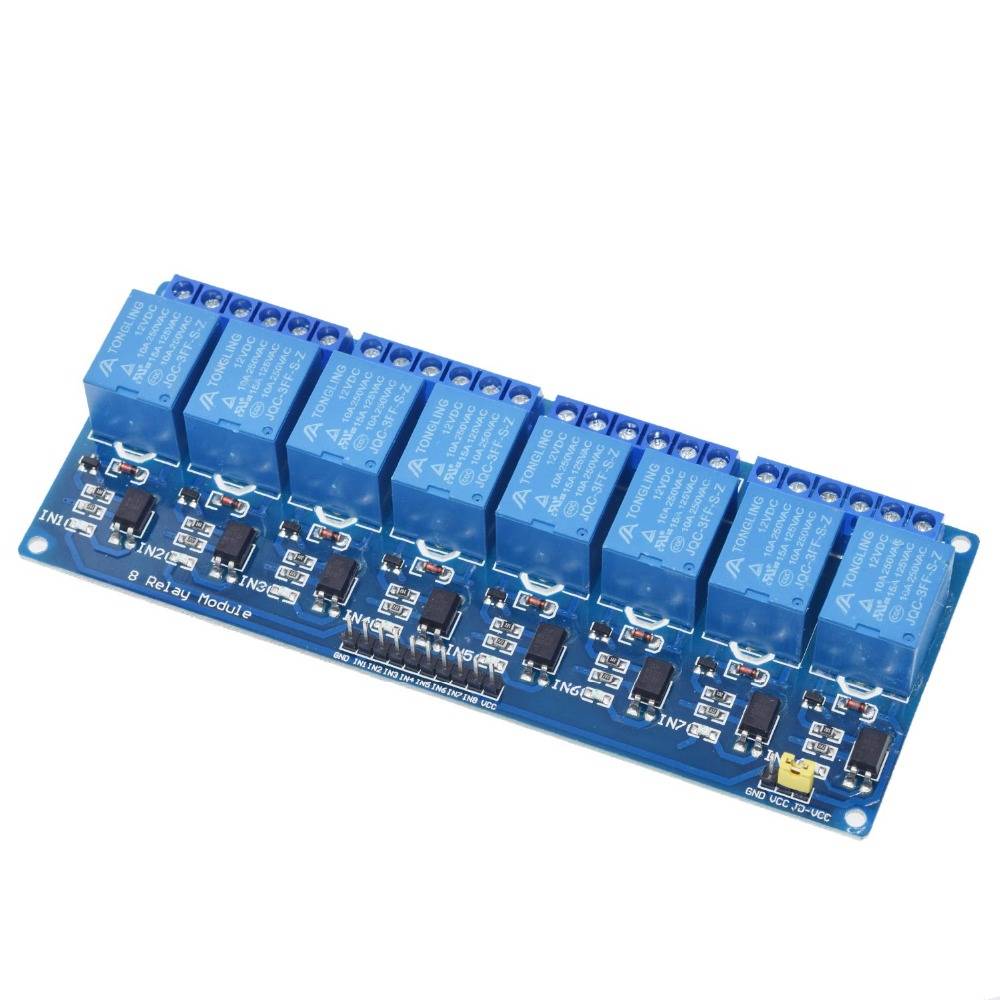

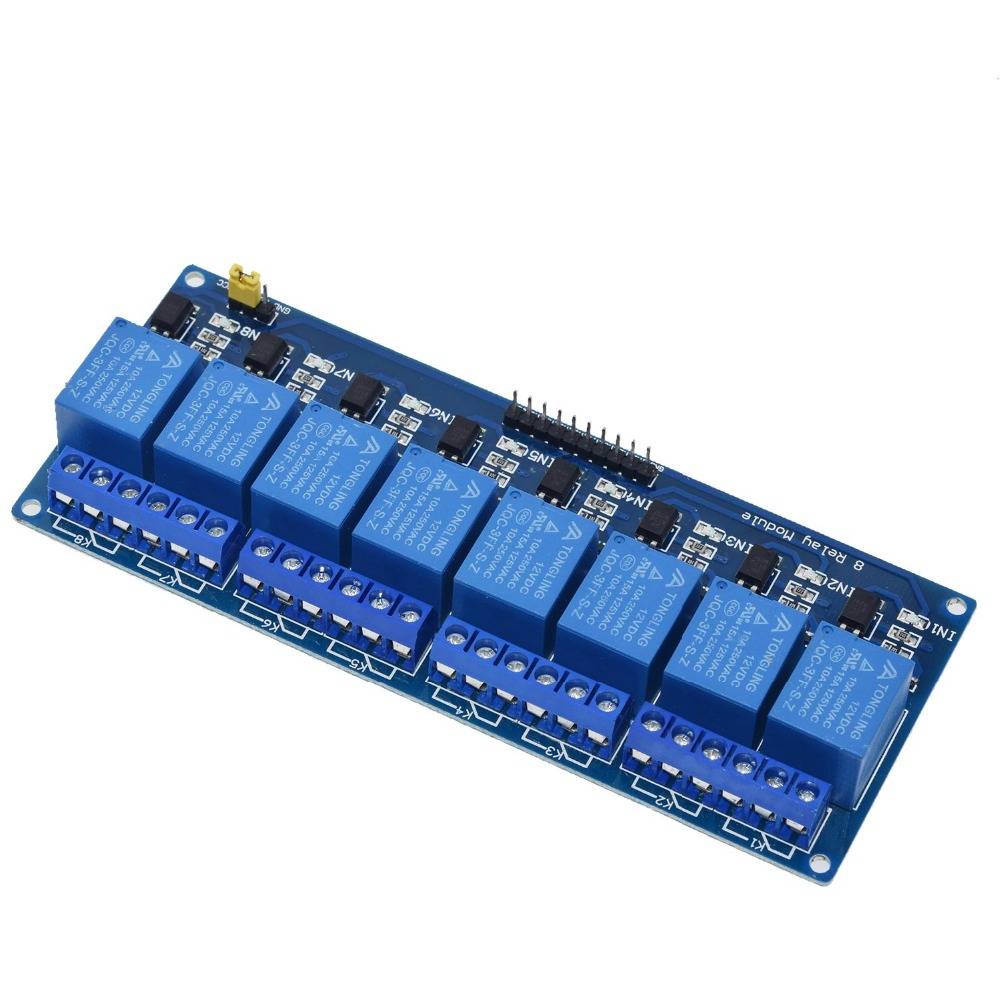

8 канальный релейный модуль
Особенности
Использование реле высокого тока, AC250V 10A DC30V 10AСвяжитесь с некоторыми независимыми проводами, безопасными и надежнымиСтандартный интерфейс, может быть расширен в различных досках разработкиС фиксированными винтовыми отверстиями для легкой установкиПодходит для различных платформ, таких как 51/AVR/ARM Описание модуля:1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции;2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов;3. С использованием аутентичного релейного управления свободной музыкой;4, с инструкциями по реле, отсоедините, отсоедините не светит;5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен;6. Реле может управлять различными устройствами и нагрузкой;7 , 8 и 8 нормально открытый нормально закрытый контакт;8, синий KF301 клеммы к линии управления более удобны.9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм11, завершены 100% функциональным испытанием и испытанием стабильностиДва интерфейса модуля:1, VCC: 5 в источник питания, подключенный к положительному2, GND: 5 в источник питания, подключенный к отрицательному3. IN1-IN8: триггер, активный низкийРелейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM2, COM1 - COM8 реле общий интерфейс3, NC1 - NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста
