1. Производительность этого модуля является стабильной и точной меркой расстояния. И сравнимый зарубежный SRF05, SRF02 Ультразвуковой Начиная модуль. Точность модуля, слепые пятна (2 см) очень близкие, стабильные измерения расстояния сильны на основе этого продукта успешно на рынке! Этот модуль имеет весьма скромную емкость GH-311 противоугонного модуля

Два основных технических параметра:
1: напряжение: 5 в пост. Тока 2: тихий ток: <2 мА
3: выход уровня: выход high-5V 4: Уровень: Конец 0 В
5: Угол индукции: не более 15 градусов: диапазон обнаружения: 2-450 см

7: пройденное расстояние в Высокая точность: до 0,3 см

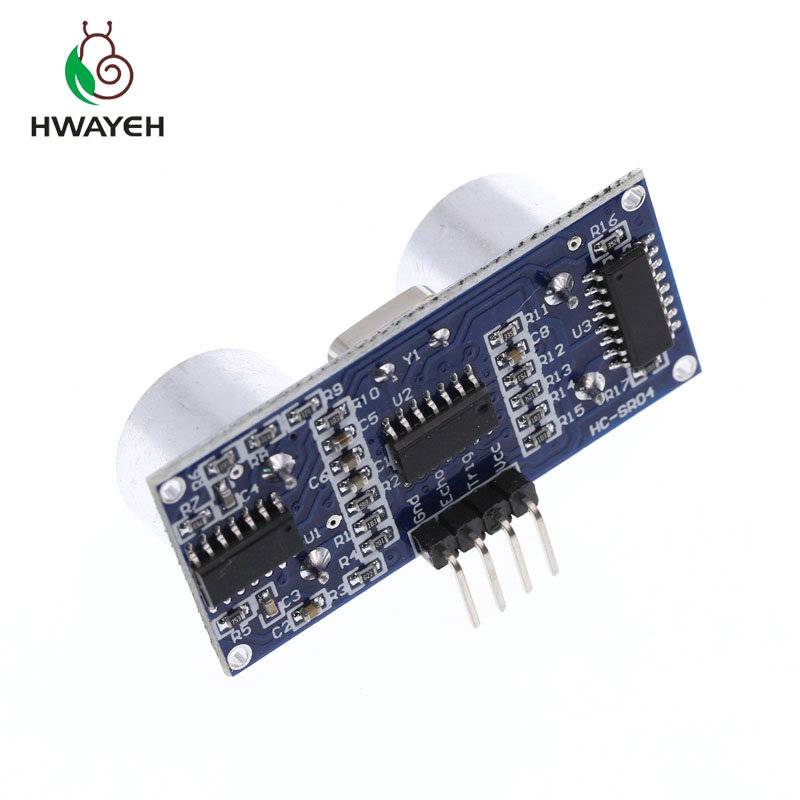

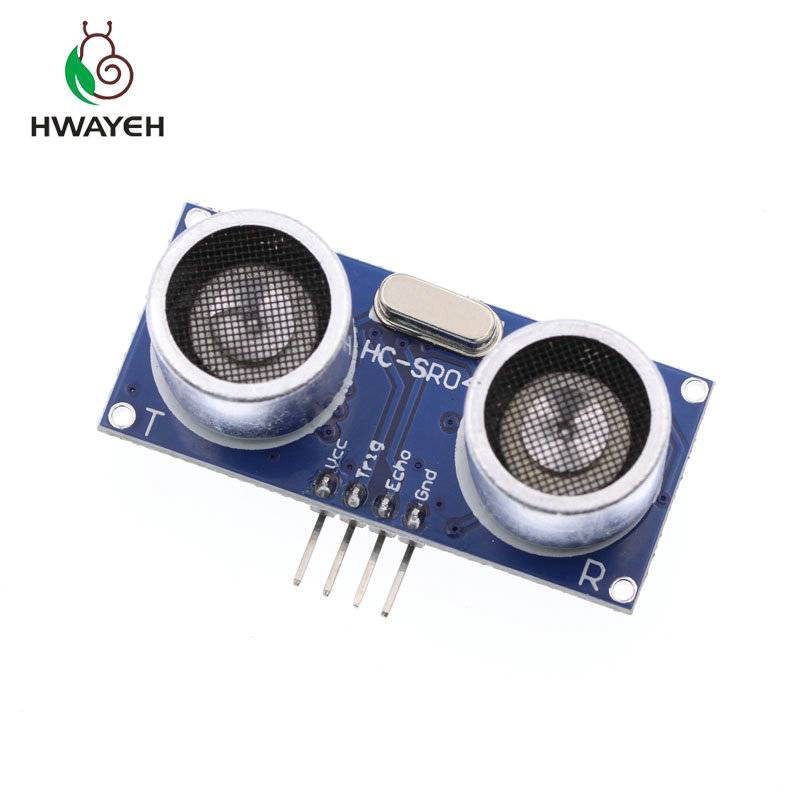

Панель проводки, VCC, trig 's (сторона управления), эхо (приемный конец), out (пустые ножки), GND

Примечание: внутренний выдвижной резистор 10K с разъемом TRIP-pin, выходной микроконтроллер IO port pin, а затем к импульсному сигналу 10us.

Выход pin для этого модуля в качестве выходного штыря переключателя, когда Противоугонный модуль, Различные модули не используют эту ногу!

Примечание: модуль должен быть вставлен, к счастью, монтажная плата снова заряжена, и избежать высокой неисправности, если они были повторно заряжены, прежде чем они решат.

Этот модуль может быть предоставлен начиная с программы: C51, PIC18F877 микроконтроллер Yoshitatsu три MCU тест справки.

3 модуль URF04 работает:

(1) IO триггер от по крайней мере 10us высокого сигнала;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал;

(3) сигнал для возврата к высокому выходу IO, высокая продолжительность ультразвукового времени от запуска до возврата.

Испытательное расстояние = (высокая скорость * звук (340 м/с) / 2;

Этот продукт прост в использовании, и управляющий порт выше 10US, вы можете дождаться высокой выходной мощности в приемном порту. Выход может открыть таймер можно прочитать, когда этот порт переходит к низкому значению таймера для времени, начиная с расчетного расстояния. Такой непрерывный цикл измерения, вы двигаетесь, чтобы измерить ценность, которую мы можем достичь ~

Модуль работает:

(1) IO триггер от по крайней мере 10us высокого сигнала;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращен ли сигнал;

(3) сигнал для возврата, высокий IO выход, высокая продолжительность

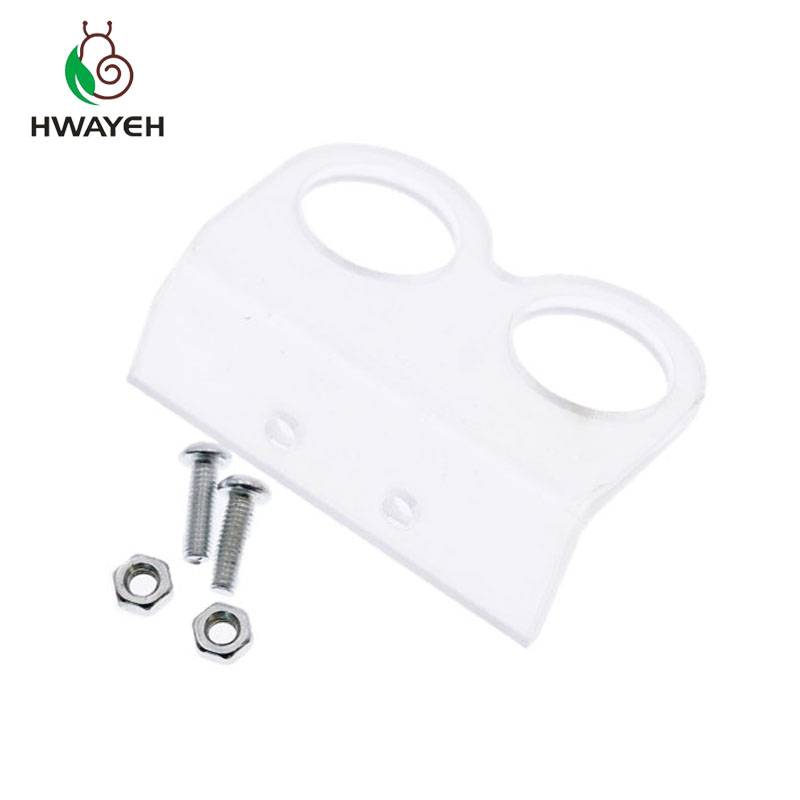

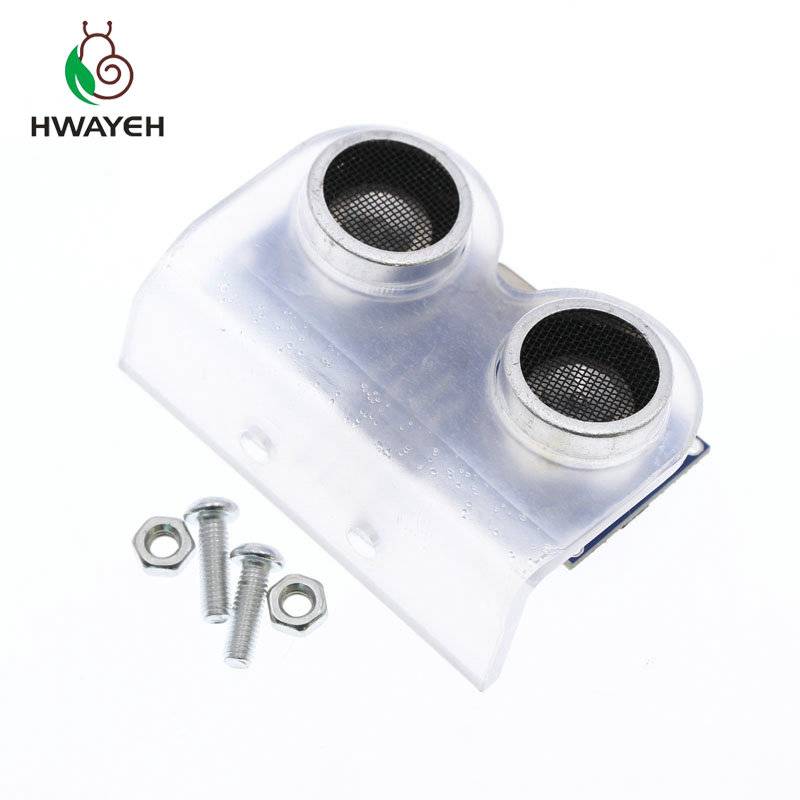

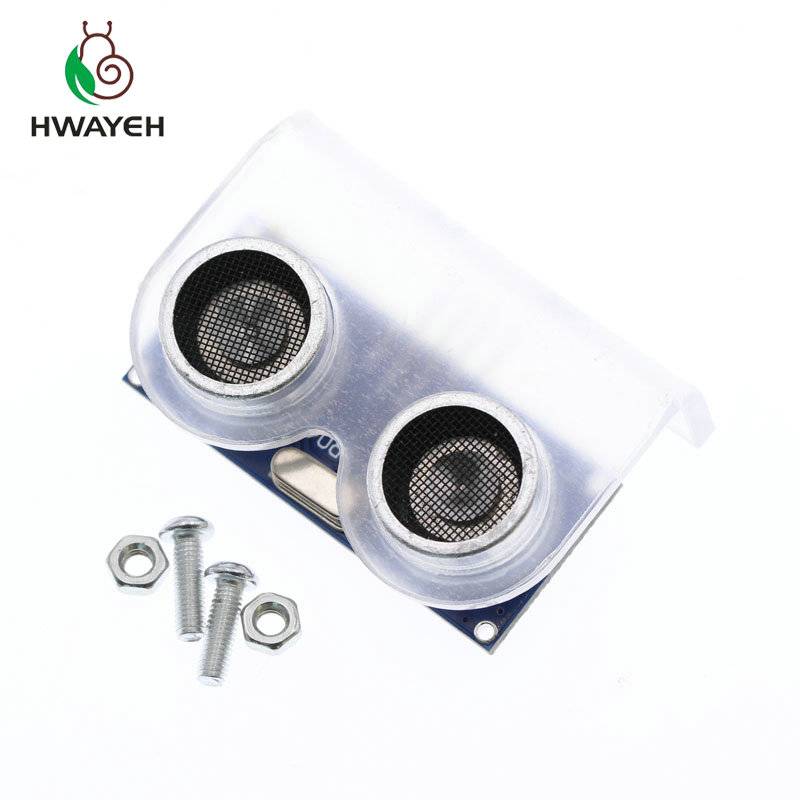

Ультразвуковое время от запуска до возврата. Испытательное расстояние = (высокая скорость * звук (340 м/с) / 2;   Прозрачный стент
