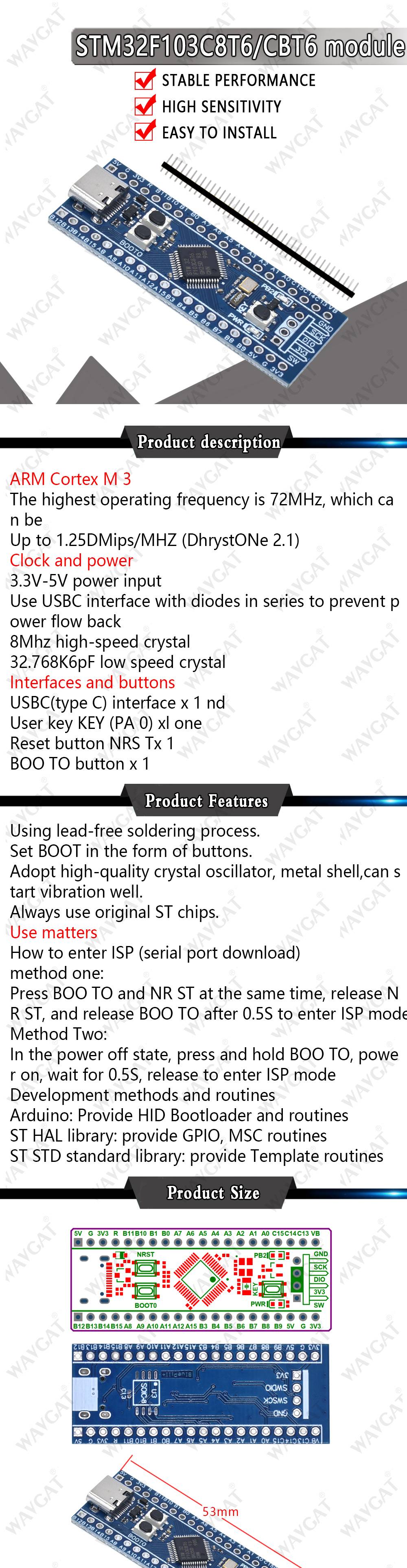

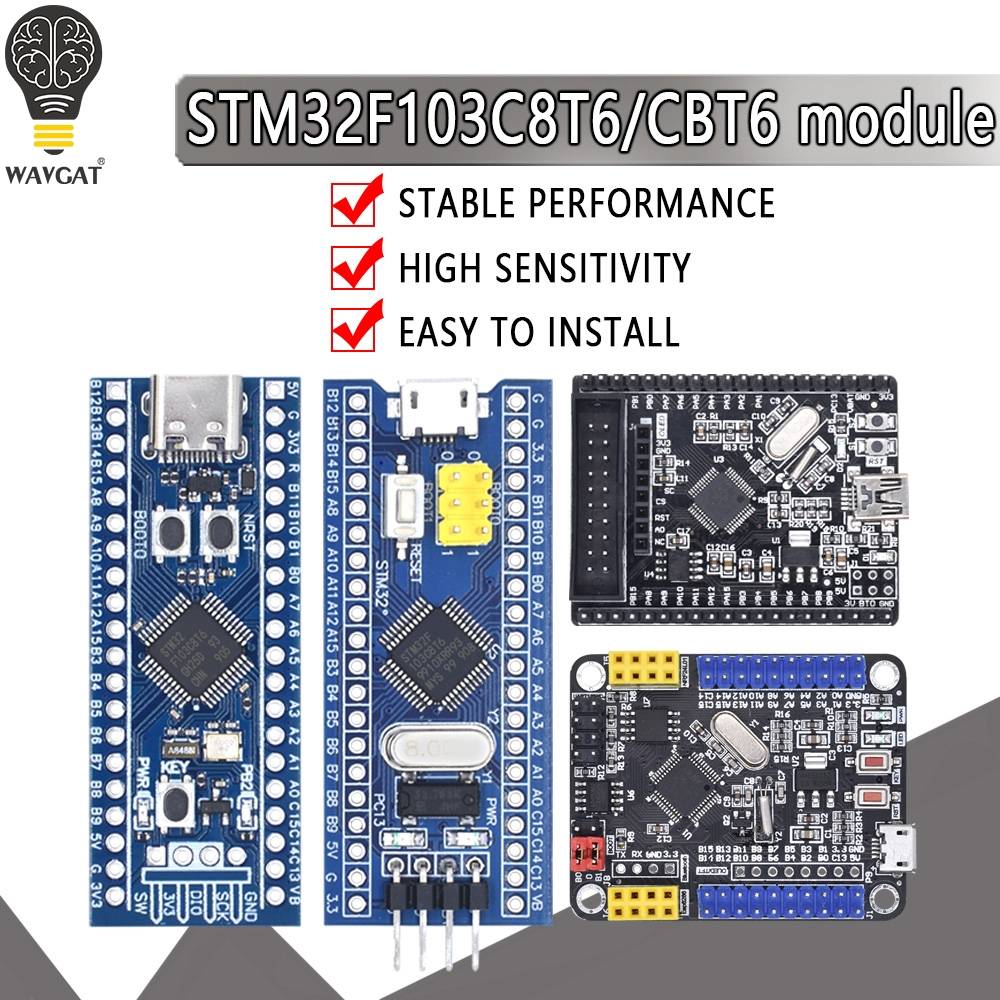

STM32F103C8T6 STM32F103CBT6 ARM STM32 минимальная системная плата модуля для arduino 32F103C8T6|development
 |  |  |  |  |  |
 |  |  |  |  |  |
 |  |  |  |  |  |
Введение продукта
Это основной чип на основе основной платы STM32F103C8T6, характеристики: 1, плата основана на самой основной MCU цепи, 8 м и 32768 кристалл цепи, USB питания цепи. 2. Основная плата разделена на два ряда, что приводит ко всему порту ввода/вывода. 3, с SWD симуляцией отладки интерфейс загрузки, простой и удобный, скорость отладки. 4. Использование интерфейса Mirco USB, вы можете сделать USB связь и источник питания, интерфейс USB, совместимый с обычным интерфейсом зарядного устройства Эндрюс мобильный телефон. 6. Бренд RTC crystal Epson, легко запускается, более стабильный. 7, с двойным штифтом, но штифт не по умолчанию сварки, пользователь согласно их собственным сценариям применения, чтобы выбрать свое собственное направление сварки. Если требуется сварка, пожалуйста, сообщите владельцу. Keil может использоваться для сборки, IAR compiler, может быть загружен через J-Link или USART1 процедуры, процедуры являются владельцем и процедуры отладки, есть проблемы, могут проконсультироваться с владельцем.Описание чипа:

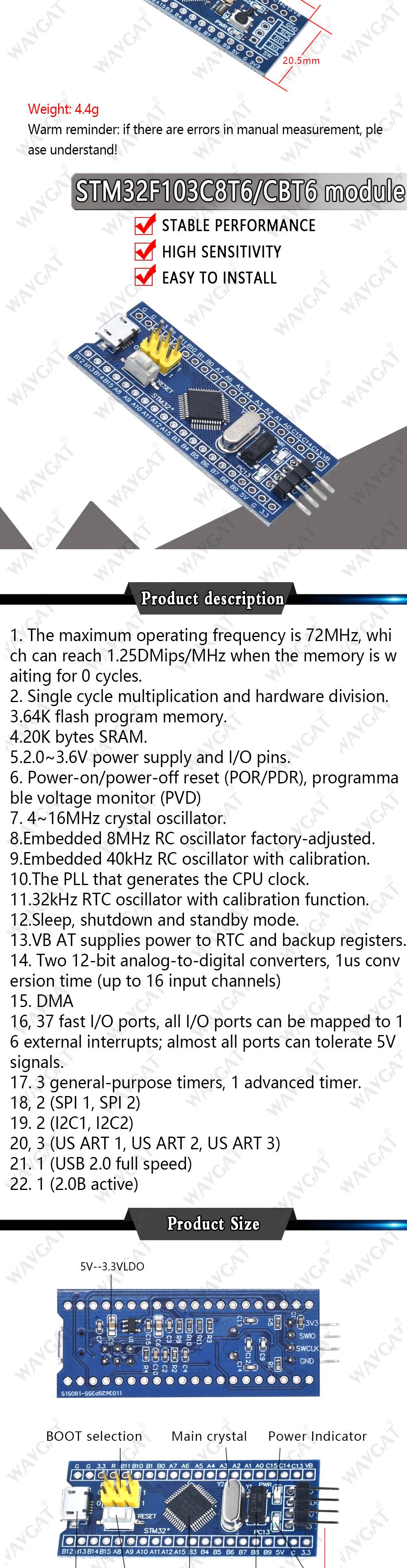

1,STM32F103C8T6 Тип посылка: LQFP; Количество контактов: 48; Ядро: Cortex-M3; Рабочая частота: 72 МГц; Ресурсы хранения: 64K байт Flash, 20KByte SRAM; Интерфейсные ресурсы: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O порты, Аналого-цифрового преобразования: 2x АЦП (12-бит/16 каналов) Таймеры: 3 общих таймера и 1 Расширенный таймер Загрузка отладки: Поддержка JTAG / SWD интерфейс отладки для загрузки, поддержка IAP. 2, RT9193: 3,3 V регулятор чип, максимальный выход 300mA.Описание интерфейса:

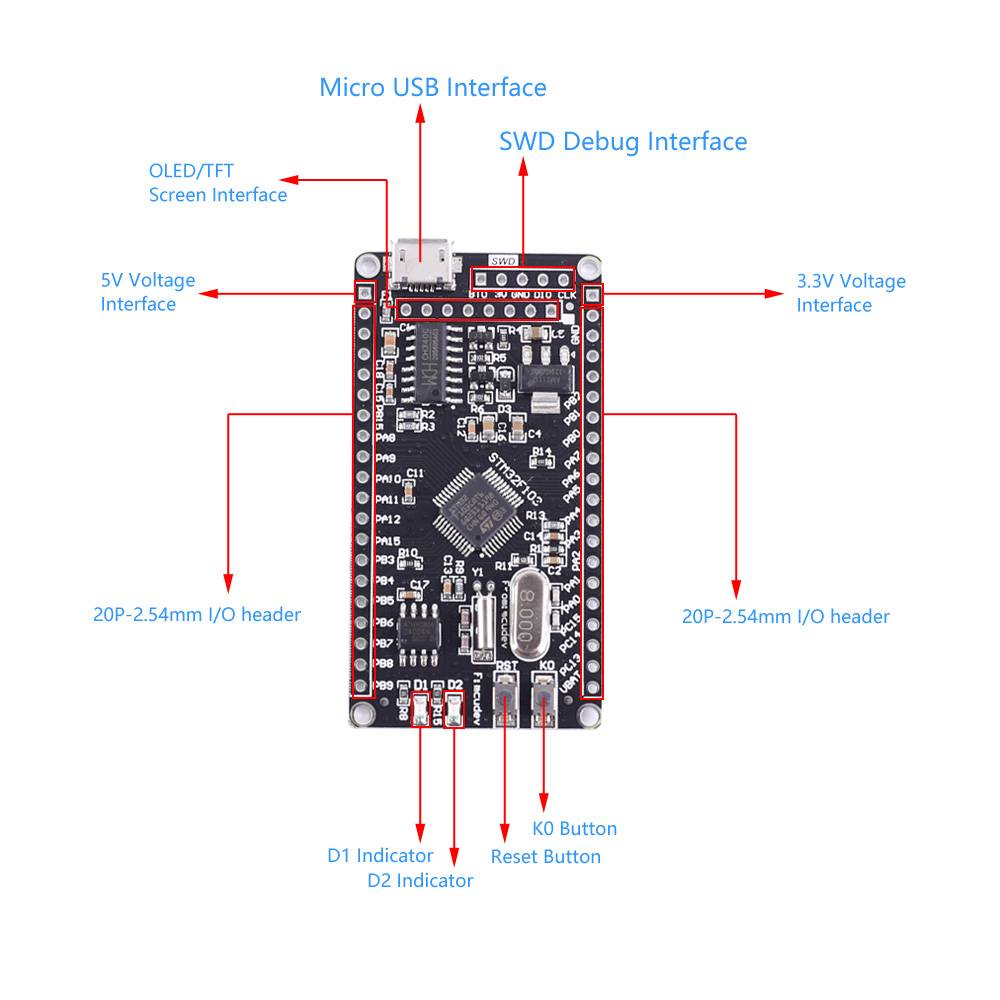

1, интерфейс SWD: Поддержка моделирования, загрузки и отладки. 2. Интерфейс Mirco USB: источник питания и usb-связь, не поддерживает загрузку. 3, интерфейс USART1: USART1 может использоваться для загрузки программы или использования USART1 для общения. 4. Интерфейс MCU pin: ведет все контакты ввода/вывода, легко подключается к периферийным устройствам. 5, 5V и 3,3 V входной и выходной интерфейс: обычно используется в внешнего источника питания, или другие модули для общая обработка грунтомДругое Описание устройства:
1. Светодиодный индикатор питания (PWR): Состояние индикатора питания, может определить, является ли источник питания стабильным. 2, светодиодный Пользователь (PC13): чтобы облегчить тест ввода/вывода или указать Запуск программы. 3. Выберите режим программирования: (1, флэш-память пользователя 2, SRAM 3, системная память). 4. Кнопка сброса: чип сброса для пользовательской программы. 5, 8 м кристалл: частота может быть установлена, чтобы сделать систему засоренной на 72 МГц. 6,32. Кристалл 768 кГц: доступен для встроенного RTC или для калибровки.

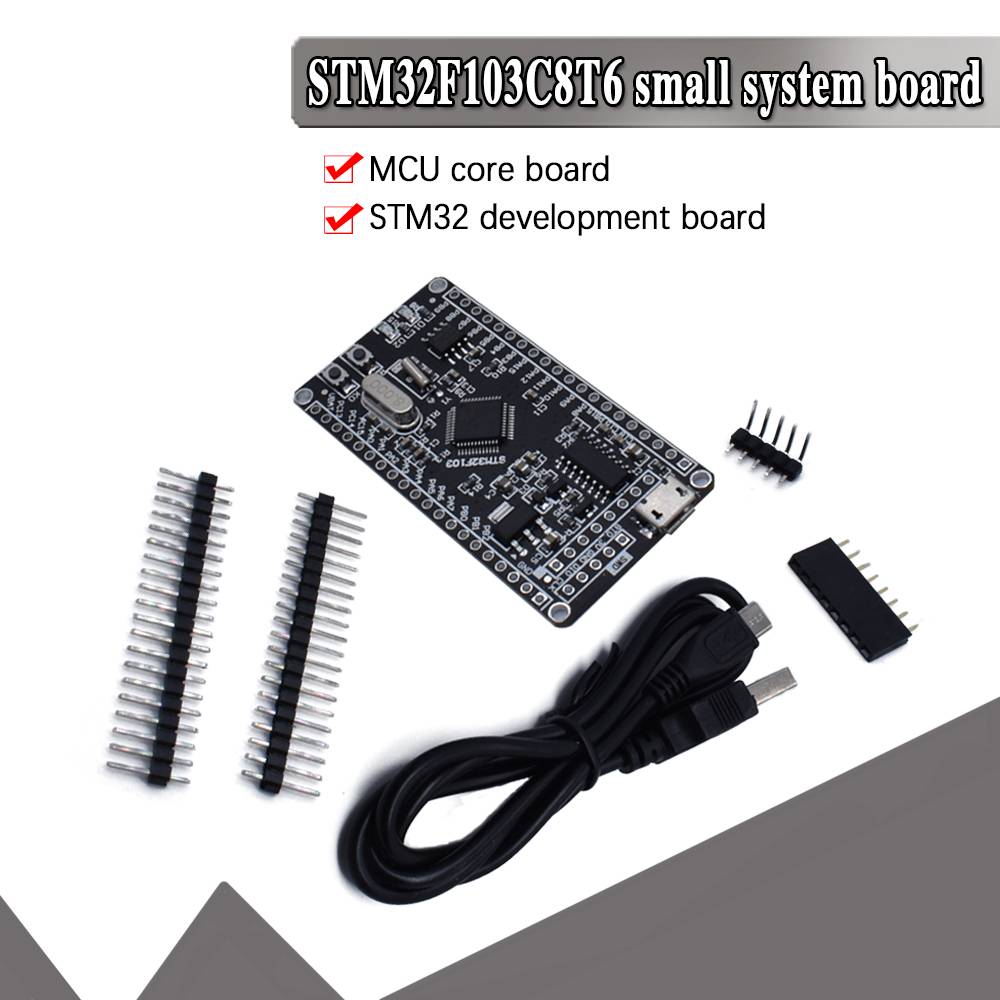

STM32F103C8T6 макетная плата ARM STM32F103 USB Программируемый MCU контроллер STM32 Cortex-M4 системная плата

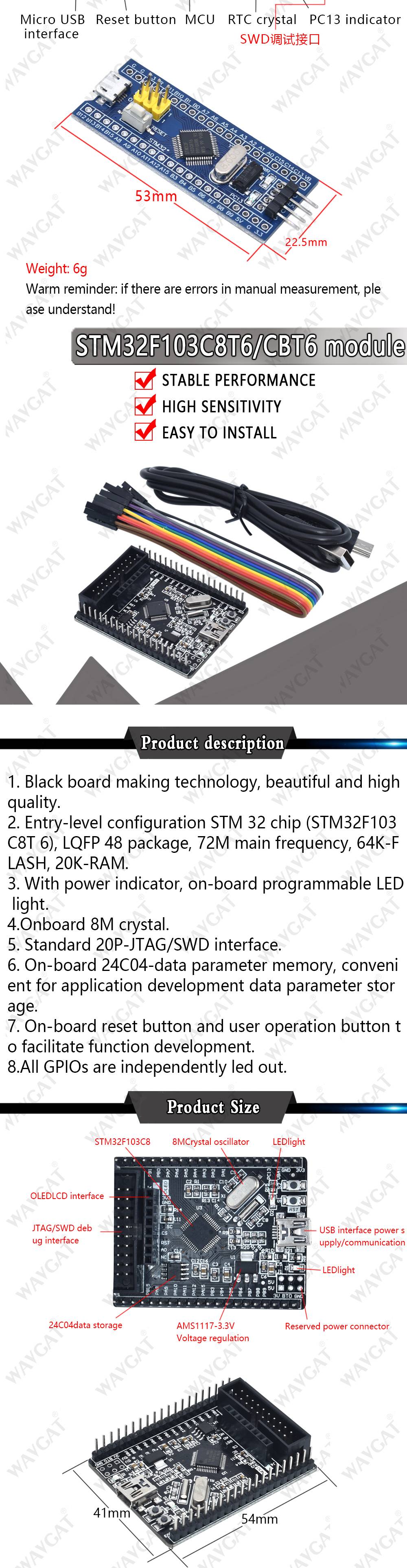

1. Описание: Это плата разработки STM32F103C8T6. Откройте все контакты, пользователи могут выбрать использование различных интерфейсных ресурсов в соответствии с их собственными потребностями. 2. Характеристики: 1>. Поддержка USB одной кнопкой загрузки

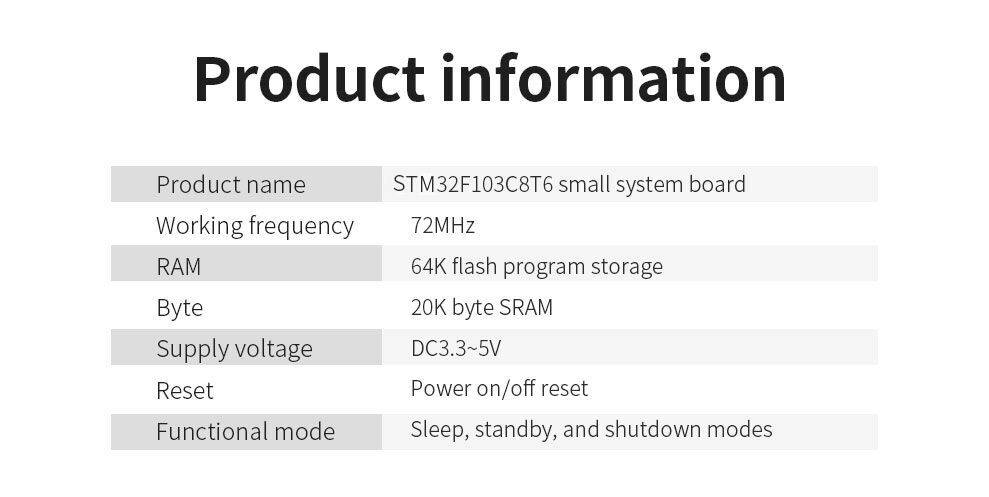

2>. Поддержка 1,44 и 1,8 дюймовый TFT ЖК-экран 3>. Поддержка O светодиодный ЖК-экран 4>. Поставляется с GPIO pins 5>. Рабочий СВЕТОДИОДНЫЙ индикатор 3. Параметр: 1>. Название продукта: STM32F103C8T6 макетная плата 2>. Рабочее напряжение: DC 3,3 V/5V 3>. Хранение данных: 24C04
4>. Высокоскоростной кристаллический Осциллятор: 8 МГц
5>. Низкочастотный кристаллический Осциллятор: 32,768 K
6>. Рабочая температура:-20 ℃ ~ 85 ℃
7>. Рабочая влажность: 5% ~ 95% относительной влажности
8>. Размер модуля: 60*32*7 мм
