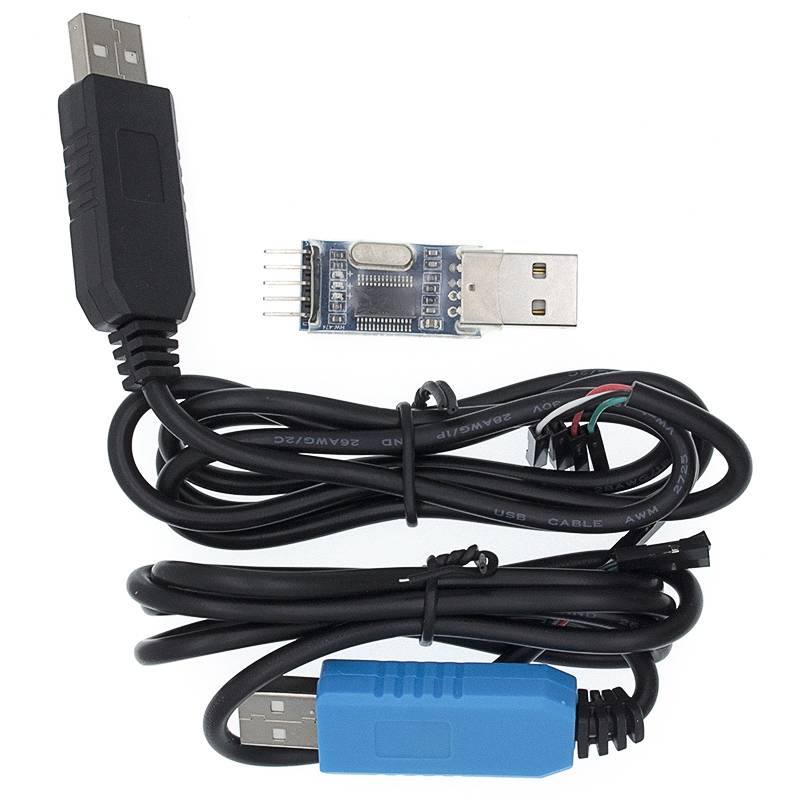

Примечание: PL2303TA поддерживает WIN10, но PL2303HX не

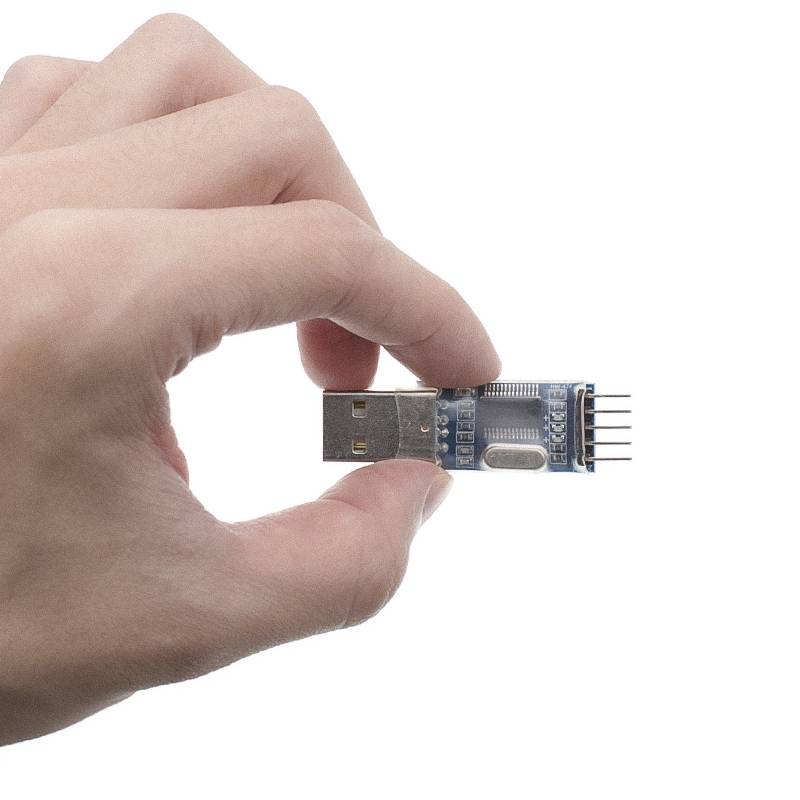

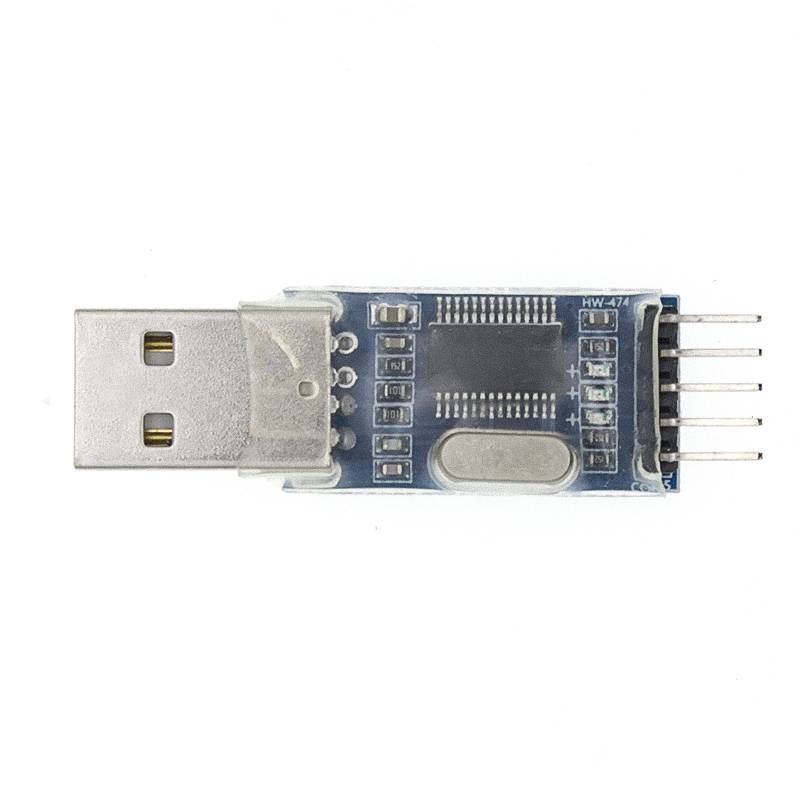

Модуль PL2303HX

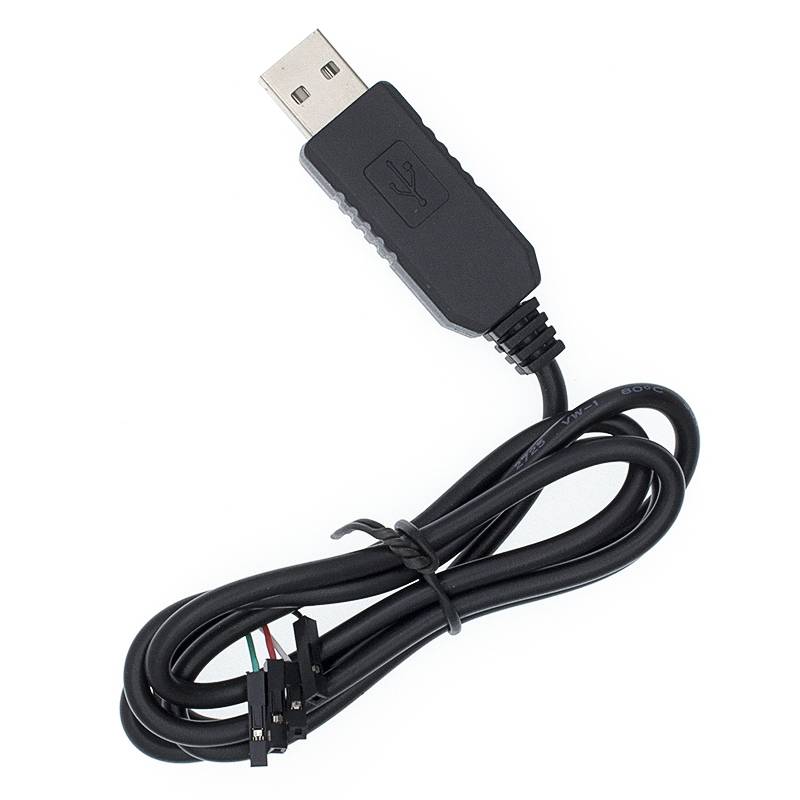

Принимает импортный контроллер RS232 TTL, который может стабилизировать вспышку с высокой скоростью 500 мА самовосстанавливающийся предохранитель для защиты Два индикатора передачи данных могут отслеживать состояние передачи данных в режиме реального времени Резерв 3,3 V 5V контактный интерфейс, легко для DDWRT различного напряжения система, которая нуждается в мощности Вся плата покрыта высококачественным прозрачным термоусаживаемым рукавом, что делает PCB в изоляционном состоянии снаружи, Чтобы доска не сгорела из-за короткой резки материала. Электростатическая посылка, гарантирует, что плата не будет повреждена перед использованием Поддержка:Win7,Win8,Vista,XP       Кабель PL2303HX   Линейная Серия: красный + 5 В, Черный GND, зеленый RXD, белый TXD

Специальное примечание:

(A) Подключение просто для продажи небольшой пластины, инструмента. Мы не знакомы, они не могут обеспечить оперативное руководство. Многие модели на рынке, и способности каждого человека и далеко, поэтому мы не можем поддерживать, что вы можете преуспеть. Не потому, что он не преуспел и дал нам нейтральные или негативные отзывы, тогда мы виним, чем Доу!

(B) Мы отправили тестирование, чтобы напомнить покупателям, что они не получают сразу после операции, во избежание возникновения проблем. Сначала проведите простой тест: если вы вставили линию, подключенную к компьютеру, компьютер предложит «найти новое оборудование ....» подключен (GND) с помощью черной ручки мультиметра, красная ручка для измерения напряжения (RX) и (TX), Тогда маленькие пластины должны быть хорошими. Специальные инструкции здесь (GND) к контактам напряжения, мощность должна быть сожжена, поэтому проводка пользователя должна быть точно измерена контакты устройства, чтобы избежать ненужных потерь!

Некоторые покупатели не тщательно сжигают чип или не работают, или машина сама не поддерживает обновление, скажем, наша плата, пожалуйста, покупатели обойти, спасибо. Такая ситуация не дает возврата или возврата денег за неполучение оценки и плохое состояние.

Примечание: 3,3 V и 5,0 V выход устанавливается (это источника питания на микроконтроллер, обновление машины не нужна маленькая тарелка) отключен от компьютера, набор перемычки, чтобы взять, не живите, чтобы избежать повреждения оборудования.

Контактное соединение и описание

Неправильное соединение обязательно найти определения штифта, особенно GND не должен быть подключен к напряжению на штифте, И терминал RX и TX не подключен к контакту VCC (фактическое измерение некоторых контактных напряжений VCC до 14 в.) должен быть сгорел кабельный чип адаптера, определенные примечания, Не принимайте свои маленькие тарелки для эксперимента или сжигания, мы не несем ответственности. Необходимо найти определения штифта в следующем.

Способ подключения: повторная кисть требует только трех линий, обычно используется в трех сигнальных линиях RX TX GND, VCC без доступа. Выше 4,5 иглы друг, не подключен к VCC и BT иглы. Используйте RXD, соединенный с целевой платой TX phase, TXD и целевой платой RX, GND, подключенный к GND, если нет, замените RX и TX.

Поддержка:Win7,Win8,Vista,XP

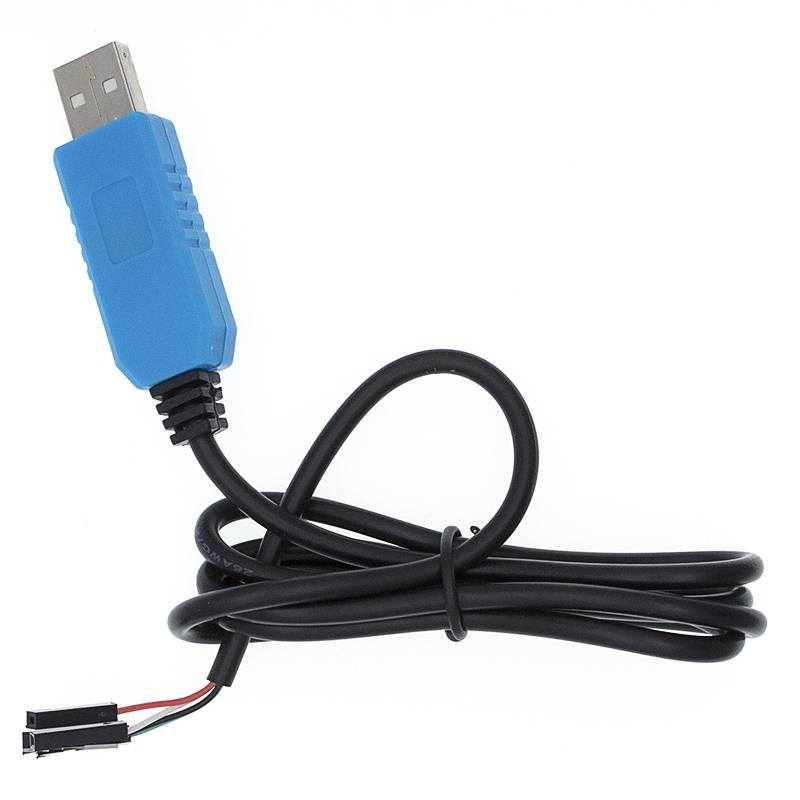

Кабель PL2303TA

Это новый разработанный продукт, использующий тайваньскую производственную компанию PL2303TA chips,PL2303TA идеально совместим с системой win XP/VISTA/7/8/8.1/10   PL2303TA обеспечивает удобное решение для подключения RS232-like полнодуплексного асинхронного последовательного устройства к любой универсальной последовательной шине (USB). Высокосовместимые драйверы PL2303TA могут имитировать традиционный com-порт на большинстве операционных систем, позволяя существующим приложениям на основе com-порта легко мигрировать и быть готовы к использованию USB без необходимости перезаписи программного обеспечения COM port. Благодаря использованию режима оптовой передачи данных USB, больших буферов данных и автоматического управления потоком, PL2303TA способен достичь более высокой пропускной способности по сравнению с традиционными UART (универсальным асинхронным приемником передатчика) портами. Если реальная сигнализация RS232 не требуется, скорость передачи данных выше 115200 бит/с может использоваться для еще более высокой производительности. Гибкий Генератор скорости передачи данных PL2303TA может быть запрограммирован, чтобы генерировать любую скорость между 75 bps и 6M bps. PL2303TA предназначена исключительно для мобильных и встроенных решений, обеспечивая небольшой размер, который может легко поместиться в любые разъемы и портативные устройства. С очень небольшим энергопотреблением в режиме работы или приостановки, PL2303TA идеально подходит для работы на шине с большим количеством мощности, оставшейся для подключенных устройств. Гибкий сигнал уровня вы хотели бы направить какие-либо рекомендации RS232-like последовательный порт сбоку также позволяет PL2303TA напрямую подключаться к любой 3,3 V ~ 1,8 V Диапазон приборов. Этот продукт предназначен для лаборатории, тестирования продукта, недорогого MCU связи и других приложений, есть четыре свинца, Красный + 5 В Черный GND Белый RXD Зеленый TXD Применение продукта: Одно-чип обновления решение для старых устройств RS232 к USB интерфейсу USB к RS232 конвертеры/кабели/дунглы Медицинский/Медицинский usb-кабель для передачи данных Персональный информационный/медиаплеер док-интерфейс USB Кабель для передачи данных с интерфейсом USB Cellular/PDA Беспроводное решение Serial-over-IP USB считыватель штрих-кодов/смарт-карт GPS/навигация USB интерфейс Терминалы/принтеры (POS) PC док-станция/порт репликаторы Промышленный/измерительный/автоматический контроль USB интерфейс USB модем/беспроводной/Zigbee USB интерфейс Телеприставка (STB) /домашний шлюз USB интерфейс Применение зарядного устройства Устройства на основе MCU к интерфейсу USB
