Описание

Шаги использования: 1. Подключение к источнику питания; 2. Нажмите поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим; 3. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл;
5. Удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры;
6. Тест; 7. Нажмите кнопку «Вкл/Выкл», чтобы включить или выключить выход ШИМ;
8. Извлеките питание и Подключите нагрузку для использования модуля.

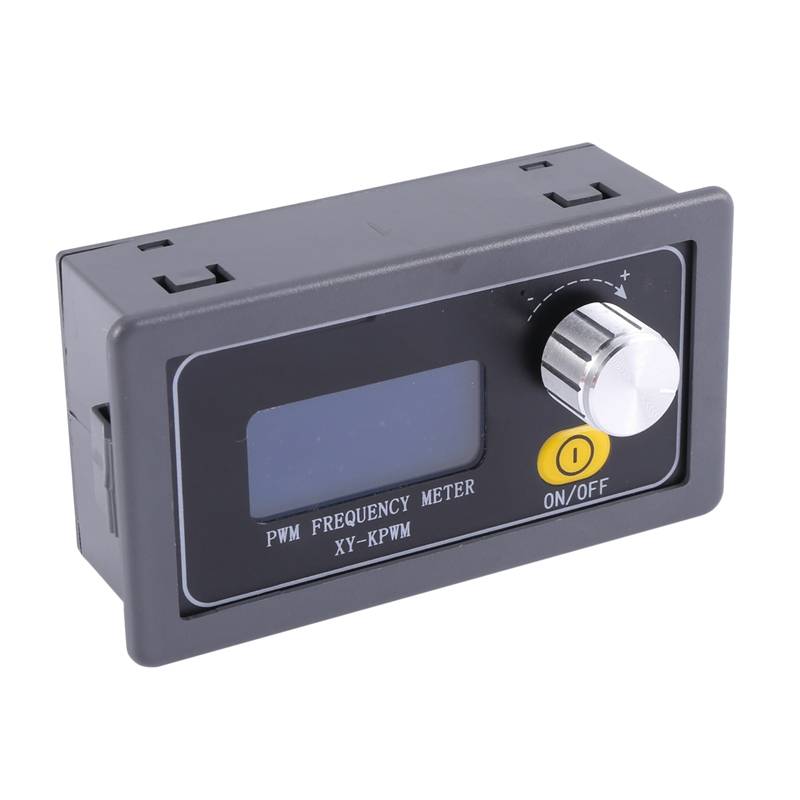

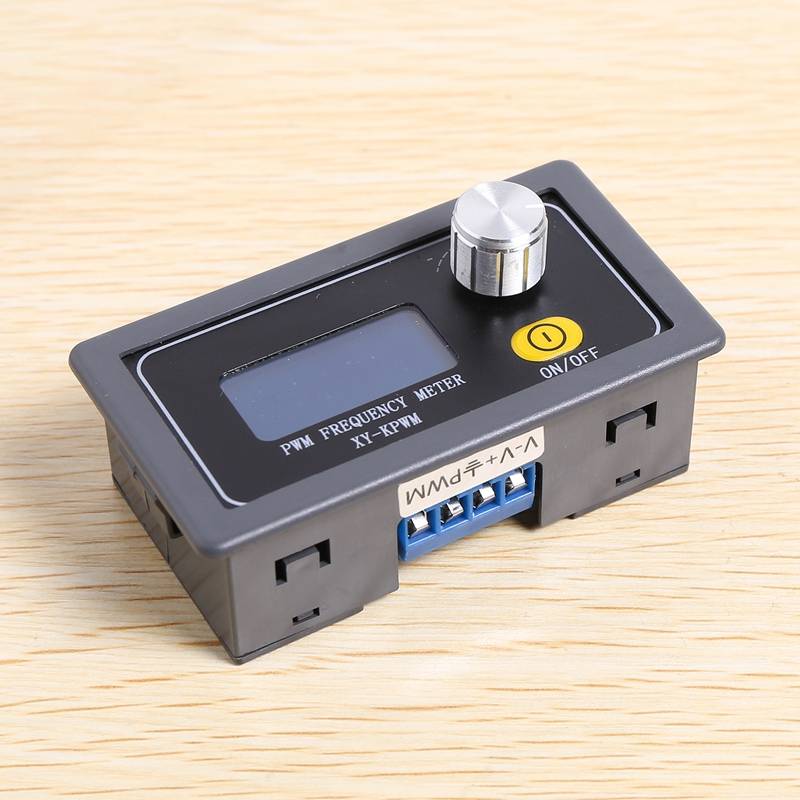

Генератор сигналов XY-KPWM-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.
1. С внешним корпусом
2. ЖК-дисплей высокой четкости
3. Поддержка UART
4. Поддержка регулировки частоты
5. Поддержка регулировки рабочего цикла
6. Высокая точность обнаружения
7. Поддержка функции отключения памяти
8,1-канал ПВМ выход
9. Двойной режим работы
10. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы
11. Поддержка включения вывода
Параметры:
1. Название продукта: XY-KPWM PWM генератор сигналов;
2. Модель: XY-KPWM;
3. Работа Напряжение: DC 3,3 V-30V;
4. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц;
5. Диапазон частот (точный режим):1 Гц ~ 15 кГц;
6. Точность частоты: 2%;
7. Точность рабочего цикла: 1% при нормальном режиме;
8. Точность рабочего цикла: 0.1% в точном режиме;
9. Диапазон рабочего цикла: 0.00%-100%;
10. Выходной ток: около 5-30 мА;
11. Амплитуда выхода: то же, что и входное напряжение;
12. Рабочая температура:-40 по Цельсию ~ 85 по Цельсию
13. Рабочая влажность: 0% ~ 95% относительной влажности;
Применение:
1. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;
2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;
3. Генерирует регулируемые импульсы для использования MCU;
4. Диммер;
5. Регулятор скорости;
Цвет: черный
Материал: пластик
Размер: 71*39 мм
Посылка:
1 * генератор сигналов
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
