P93 может реализовать Максимальный ход до 118μm. Он может быть оснащен датчиком LVDT или датчиком крышки. Датчик Выводит сигнал напряжения 0 ~ 10 В, соответствующий нулю до полного хода сцены.
Особенности
• Сверхвысокая точность
• Максимальный ход до 118μм
• Грузоподъемность до 20 кг
• Время отклика до 7 мс
Применение
• Алмазное микро-питание
• Точная обработка
• Высокоскоростное управление инструментами
• Точная обработка и шлифовка
Принцип
P93 управляется пьезо приводами. Используя обратный пьезо эффект, напряжение применяется к PZT, и PZT генерирует микродеформацию. Они имеют характеристики высокого разрешения, высокого времени отклика, большой Блокирующей силы, и широко используются в приложениях микро-кормления.
Настраиваемый Датчик температуры
Настраиваемый Датчик температуры доступен для защиты от перегрева и защиты безопасности.
Тип датчика
P93 может быть дополнительно оснащен LVDT датчиком или датчиком крышки для устранения гистерезиса и ползучести пьезоэлектрический привод.

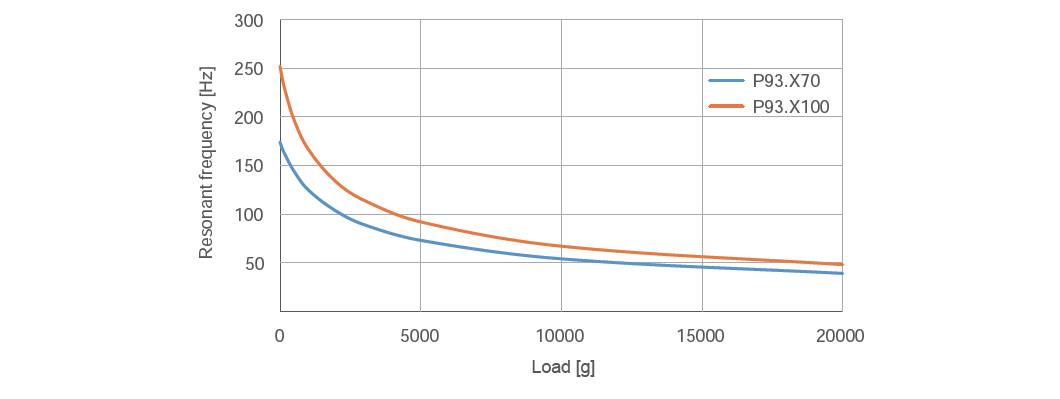

Кривая частоты и нагрузки

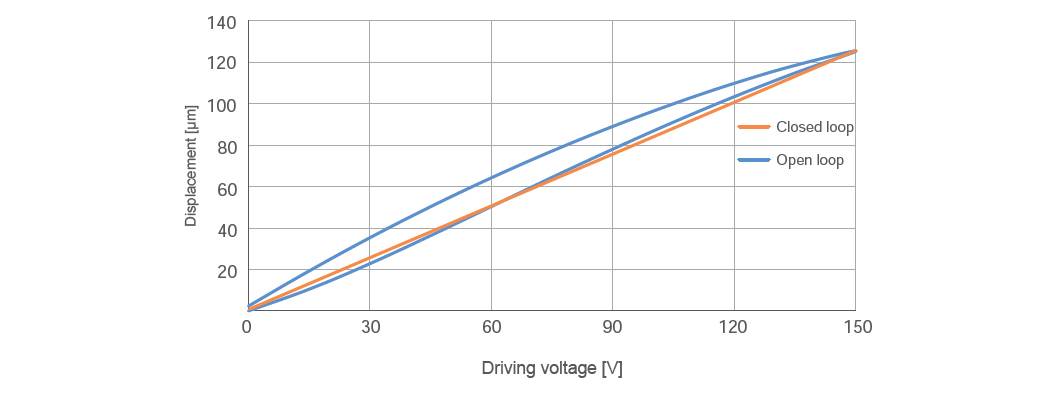

Открытая/замкнутая кривая

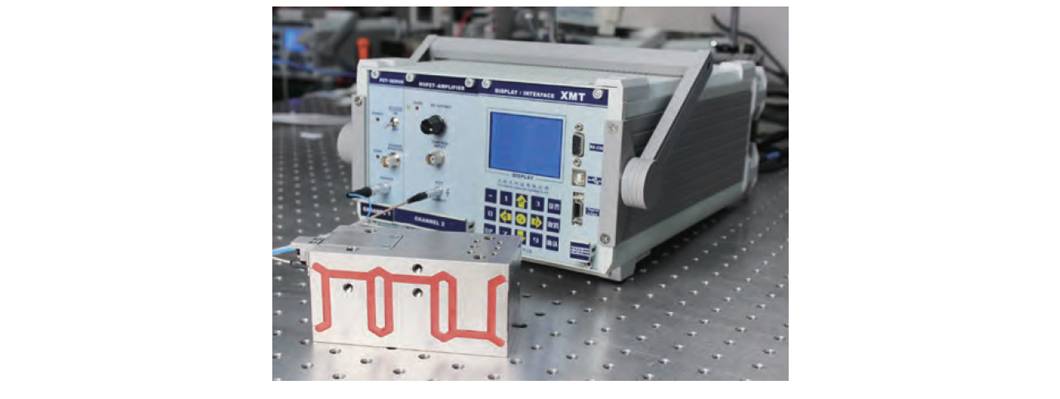

Пьезо контроллер
E01.D1 пьезо контроллер (пожалуйста, обратитесь к пьезо контроллер) имеет характеристики высокой мощности, высокая сила тока, чтобы быть пригодным для вождения быстрый инструмент
Позиционер.
Индивидуальные Макро микро этап
Комбинация с ручной пластиной.
Установка держателя инструмента
Технические данные
Модели | C/L-замкнутая петля K-открытая петля | P93.X70C P93.X70L P93.X70K | P93.X100C P93.X100L P93.X100K | Untis |
Диапазон перемещения (0 ~ 120 в) | 65 | 95 | Мкм ± 20% | |
Диапазон перемещения (0 ~ 120 в) | 81 | 118 | Мкм ± 20% | |
Интегрированный датчик | Крышка/LVDT/- | Крышка/LVDT/- | ||
Разрешение замкнутого/открытого цикла | 7/10/3 | 15/20/10 | Нм | |
Linearity с закрытой петлей | 0,05/0,1/- | 0,1/0,15/- | % F.S. | |
Повторяемость | 0,03/0,05/- | 0,03/0,05/- | % F.S. | |
Pitch/Yaw/Roll | <15 | <20 | Μrad | |
Нажимная/Тяговая сила | 400/50 | 300/25 | N | |
Жесткость | 5 | 3 | N/мкм ± 20% | |
Разгруженная Резонансная частота | 0,15 | 0,2 | КГц ± 20% | |
Закрытое/открытая петля выгруженное время шага | 10/7 | 30/7 | Мс ± 20% | |
Разгруженная Рабочая частота | 10% путешествия | 50 | 50 | Гц ± 20% |
100% путешествия | 10 | 10 | ||
Грузоподъемность | 20 | 20 | Кг | |
Емкость | 15 | 15 | МкФ ± 20% | |
Материал | Сталь | Сталь | ||
Масса | 4000 | 3500 | Г ± 5% | |
Примечание: выше измеряются с помощью E00/E01 пьезо контроллеров. Максимальное напряжение вождения может быть-20 в ~ 150 в; Рекомендуемое напряжение
0 ~ 120 В для высокой надежности и долгосрочного использования.
Рисунок
