Примечание: только для RX. Не может TX Рекомендации : 1 、 https://vaedrah.angelfire.com/antenna.htm 2 、 http://www.lz1aq.signacor.com/docs/wsml/wideband-active-sm-loop- Антенны. Htm 3 、 https://airspy.com/youloop/ 4 、 https://www.g8jnj.net/moebius-loop-antenna 5 、 https://www.g8jnj.net/loop-inductance Описание: Маленькая петельная антенна (hfdloop)-это маленькая полнодиапазонная кольцевая активная приемная антенна с магнитным полем До 500 МГц, в основном состоит из верхней перемычки и небольшой кольцевой платы усилителя Фидер и 12В Линейный источник питания, в котором верхняя перемычка Переключатель, различные функции могут быть реализованы путем регулировки положения переключателя Петля Mobius может достичь в два раза увеличения напряжения обычной маленькой петли Защитное кольцо для электрического поля может эффективно уменьшить помехи, вызванные электрическим полем в окружающей среде, такие как молния Конструкция неэкранированного кольца проста, и все маленькое кольцо может быть заменено более толстым проводником Легко установить. На рисунке ниже показан режим установки и подключения маленькой петли для летающей рыбы Антенна, Маленькая кольцевая увеличенная пластина, Верхняя перемычка Различные соединения могут быть реализованы в разных положениях, в которых кольцо Mobius может реализовывать в два раза усиление напряжения обычного небольшого кольца статического электричества Технические характеристики: Диапазон приема частот: от 50 кГц до 500 МГц Коэффициент усиления: 17 дБ при 10 МГц Выходной шум: - 125dbm (@ 10 МГц, BW = 100 Гц) P1dB:+ 15. 5 дБм @ 10 МГц OIP3:+ 38dBm @ 10 МГц Напряжение питания: от 9 в до 12 В Ток источника питания: от 130 мА до 150 мА Интерфейс антенны: SMA (m) Выходной интерфейс: SMA (f) Модель маленького кольцевого коаксиального кабеля: rg402 Потеря небольшого кольцевого коаксиального кабеля: 0. 145дб/м Маленький диаметр петли антенны: 60 см Размер посылка: 380x300x80 мм Маленькое кольцо в целом может быть заменено толстым проводом, как показано на рисунке ниже

Маленькая контурная Антенна состоит из небольшого контурного усилителя, питателя и верхней части

1 Соединительная плата, 2 небольших контурных катушки (коаксиальный кабель rg402), 1 фидер 5 м, 1 Фидер 1 м, 1 линейный источник питания 12 В и 2 бесконтактных клейких крючка.

Плата усиления в версии летающей рыбы маленькая петельная антенна принимает МАЛОШУМНОЕ усиление улучшенной версии lz1aq

Полоса пропускания от 50 кГц до 500 МГц, коэффициент усиления больше 10 дБ и имеет низкую пропускную способность

Входное сопротивление (1,2 Ом @ 1 МГц) эффективно уменьшает помехи электрического поля. 12В Линейный

Источник питания, ток не превышает 150 мА.

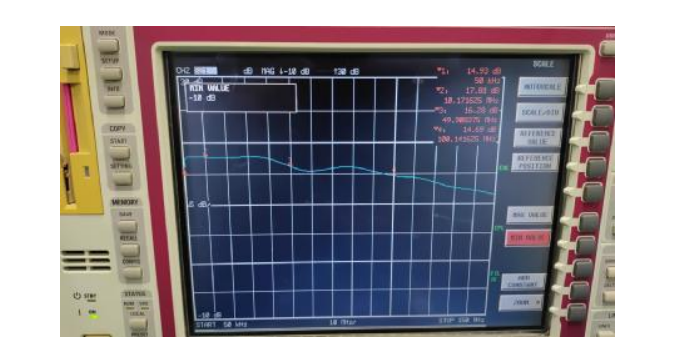

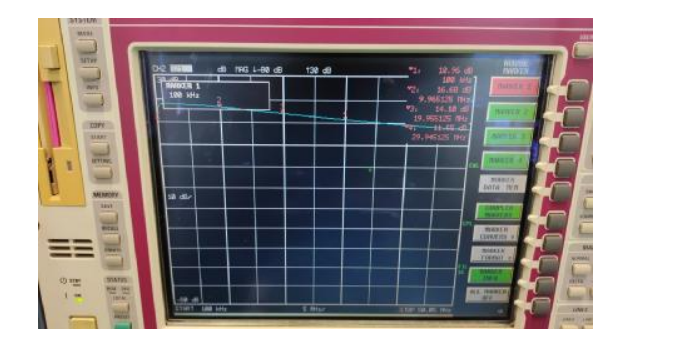

На рисунке ниже показана определенная кривая испытания платы усиления:
