VTG300A Базовая версия

VTG301A встроенный драйвер CAN

VTG303A Bluetooth низкая энергия

Бренд: ViewTool

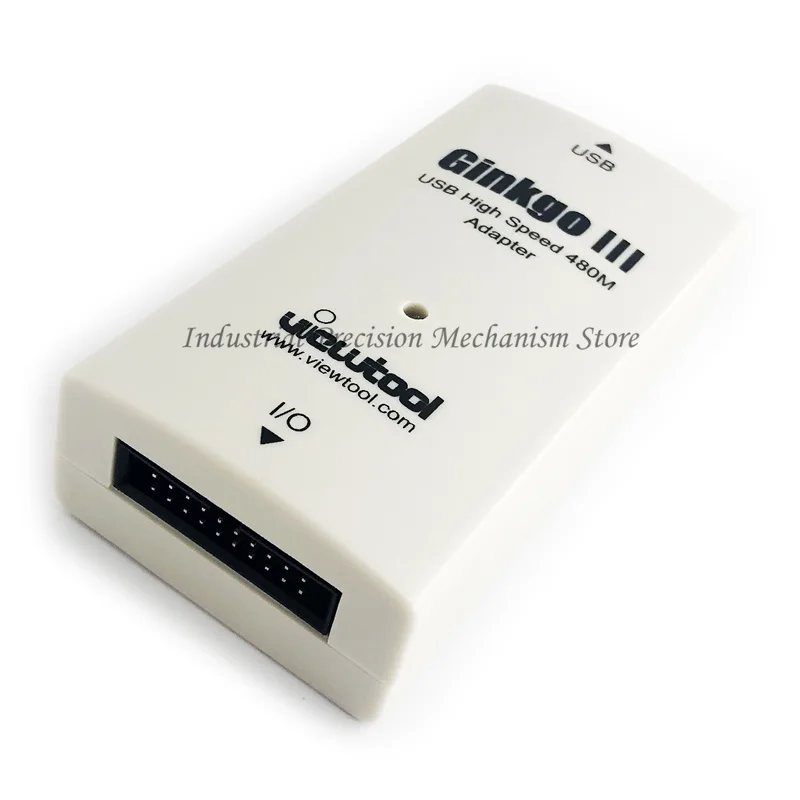

Товар: Ginkgo3 I2C/SPI/CAN/1-проводной адаптер

Типичное применение:

-STM32F407 + USB3300 (высокоскоростной usb-интерфейс 480M)

-I2C, SPI, CAN, 1-проводной автобус устройство, чип управления, отладка, программное обеспечение для программирования;

-I2C, SPI, CAN, 1-проводной интерфейсный датчик теста;

-I2C, SPI, CAN, 1 провод памяти EEPROM, флэш-данные чтения и записи;

-I2C, SPI, CAN, 1-проводной автобус оборудование обнаружения неисправностей и техническое обслуживание;

-Управление чипом интерфейса PMBus и SMBus bus;

-Высокоскоростной сбор данных;

-I2C,SPI, 1-проводной анализа данных;

-Цифровой Анализатор логического сигнала;

-Получение аналогового сигнала и осциллограф;

-Slave mode помогает в разработке I2C и SPI мастер-программ;

-Счетчик импульсов;

-Генератор сигналов;

-Измерение аналогового напряжения, управление входом и выходом GPIO;

-Сигнал PWM;

-USB к двойному последовательному порту/TTL (совместим с режимом шины RS485);

-Многочисленные контакты GPIO для промышленного контроля;

Особенности:

-Поддержка трех основных систем Windows, Linux, MAC OS;

-Поддержка Android (Android) и Raspberry Pi (Raspberry Pi), один провод (Одна шина);

-Шины USB источника питания, без внешнего источника питания, 5V и 3,3 V выходная мощность, максимальный ток может достигать 500mA, с защитой от короткого замыкания;

-Может использоваться как I2C и SPI bus master (хост/мастер) или slave (Slave) для реализации двунаправленной адаптации и преобразования шины USB, I2C и SPI;

-2-х канальный оборудования I2C для подавления массовых беспорядков (стандартный режим), аппаратного обеспечения I2C частота может достигать 400 кГц, и частота может быть отрегулировано произвольно;

-1 канал аппаратного обеспечения может (стандартный режим), скорость передачи данных до 1 Мбит/с

-Многоканальный одноканальный автобус, пользователь может установить параметры синхронизации протокола шины (время)

-До 16 GPIOs, которые могут быть настроены как входные и выходные контакты, все контакты совместимы с уровнем TTL;

-До 8 каналов программного обеспечения I2C, программное обеспечение I2C rate 400 кбит/с;

-До 5 каналов аппаратных чипов SPI выбирают выход сигнала, аппаратная частота SPI может достигать 36 МГц, а частота может регулироваться произвольно;

-Шина I2C поддерживает PMBus и SMBus и предоставляет функциональные библиотеки интерфейса специально для двух автобусов;

-Поддержка управления чипом nRF24L01 и чипом считывателя карт MFRC522, поддержка программного обеспечения с открытым исходным кодом ing;

-Несколько наборов бесплатного верхнего компьютерного программного обеспечения для удовлетворения реальных потребностей различных пользователей и плавного подключения к LabviEW;

-Тот же ПК может быть подключен к нескольким адаптерам USB-I2C/SPI/can для одновременной работы (до 100);

-Поддержка режима блока для передачи данных, поддержка программного обеспечения, полнодуплексный режим, полудуплексный режим, режим одиночной шины;

-Поддержка USB-RS485, выход RS485 сигнала управления автобусом (DE), максимальная скорость передачи данных может достигать 2,25 Мбит/с;

-Пользователи могут обновлять и обновлять программное обеспечение бесплатно;

-Полностью Откройте базовые функции интерфейса, которые могут быть разработаны дважды, обеспечивая подробное описание функций документов и примеры приложений различных языковых платформ (Labview, C #, VC, Qt, Python, labwindows/CVI, C + + Builder, VB, VB.NET, Delphi, CodeBlocks, GCC, Eclipse, Android Studio и т. д.);

-Настройка аппаратного обеспечения, шелкография, драйвер и прикладное программное обеспечение, начиная от 100 наборов аппаратных средств настройки и 10 наборов программного обеспечения настройки;

Производительность:

-Высокоскоростной интерфейс USB 480 м (высокая скорость), скорость передачи данных между ПК и адаптером превышает 40 м байт в секунду;

-Есть много модулей, интерфейс удобный, подключи и работай, нет необходимости в любом подключении;

-Аппаратное расширение удобно;

-Питание от USB шины;

-Безопасный Диапазон напряжения: 0 ~ 5 В;

-Размеры аппаратной части: 126 мм × 96 мм × 20 мм, (часть высоты включает пластиковые ножки), вес аппаратной части: около 63 г;

-Диапазон рабочих температур: -40 ℃ ~ 85 ℃;

Описание программного обеспечения:

USB-I2C расширения: передача данных или чтение могут быть предварительно отредактированы в списке, и программное обеспечение может считывать и записывать данные в соответствии с режимом работы редактирования списка. Рекомендуется использовать это программное обеспечение, когда требуется комплексное управление чипом интерфейса I2C;

USB-SPI расширения: передача данных или чтение могут быть предварительно отредактированы в списке, и программное обеспечение может считывать и записывать данные в соответствии с режимом работы редактирования списка. Рекомендуется использовать это программное обеспечение при более сложном управлении чипом интерфейса SPI;

USB-CAN расширения: USB-CAN Расширенное программное обеспечение управления, которое может использоваться для инициализации адаптера, настройки фильтра can, настройки режима отображения программного обеспечения и т. Д. Это программное обеспечение имеет преимущества простой работы и удобного отображения;

Система поддержки:

-Windows 10, Windows 8/8.1, Windows 7, Windows XP, Windows 2000, Windows сервер

-Linux, Android, Raspberry Pi

-MacOS/Darwin, NetBSD, OpenBSD, FreeBSD, Solaris

Товары включают:

-Адаптер Ginkgo3 USB-I2C/SPI/CAN x 1

-Dupont wire x 20

-Высокоточный тестовый зажим x 10
