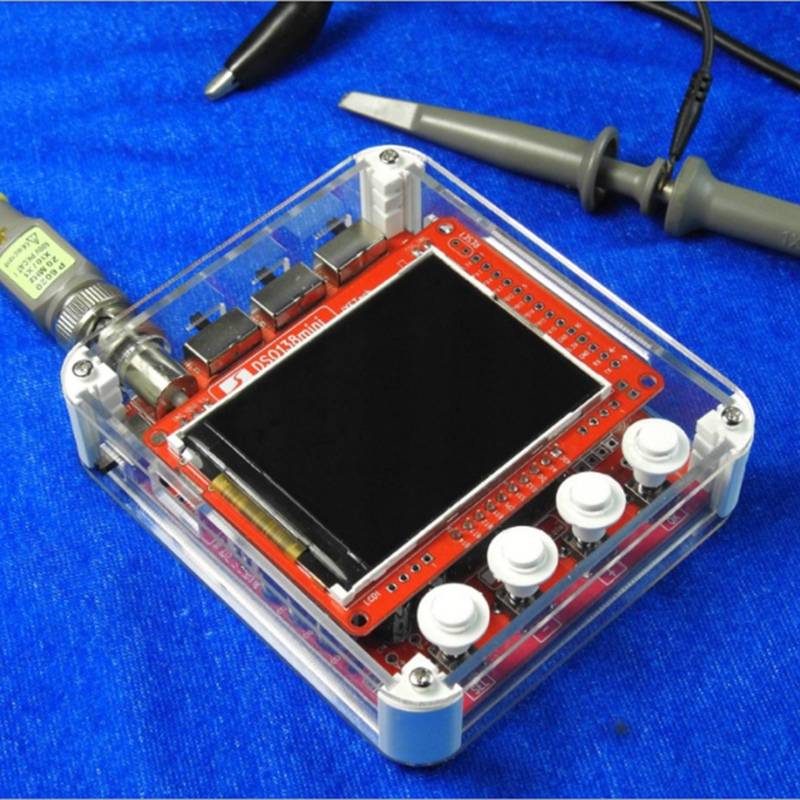

Dso138mini цифровой осциллограф Набор для самостоятельного обучения карманный
Описание
2. Питание от USB или аккумулятора. 3. Вход внешнего триггера.
4. Серийный выход данных формы волны. 5. Универсальный контроллер.
DSO138mini делает MCU и LCD оставаться в одном PCB, чтобы избежать проблемных соединений штыревого разъема, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким универсальным контроллером.
Триггер DSO138mini's может работать надежно под 10us и 20us настройками timebase. Данные сигнала могут быть отправлены через последовательный порт, и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, такого как Gnuplot. Эта фотография показывает ту же форму сигнала, отображаемую на ПК с помощью Gnuplot.
Спецификация:
Основные особенности DSO138
Частота дискретизации: 1Msps макс
Встроенный 1 кГц/3,3 V тестовый сигнал
Доступна функция замораживания формы волны (удержания)
Форма сигнала сохранения/отзыва
Серийный сигнал передачи данных
Вертикальная:
Количество каналов: 1
Аналоговая полоса пропускания: 0 - 200 кГц
Чувствительность: 10 мВ/див-5 В/Див
Ошибка чувствительности: менее 5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND
Горизонтальная:
Максимальная частота дискретизации в реальном времени: 1Msps
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Триггер:
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 фиксированного размера буфера
Дисплей: 2,4-дюймовый цветной TFT ЖК-дисплей с 320x240 Разрешение
Питание: 3,5 V - 6 В постоянного тока
Ток подачи: 120 мА @ 5 В
Физические размеры: 7 х 8 см/2,76x3,15 дюймов
Тип: готовая продукция/запасные части
Цвет: красный
Материал: пластик
Посылка:
1 комплект x DSO138mini осциллограф комплект
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
|
