Информация о продукте:

Схема фильтра представляет собой двухполюсный X общий режим Y дифференциальный режим питания фильтра, который может эффективно подавлять и устранять помехи компонентов цепи переменного тока. При использовании с декодером звук мягкий, разрешение улучшено, и фон чист;

Эта фильтровальная плата изготовлена из высококачественных компонентов, включая совершенно новые плоские медные индукторы общего режима, профессиональные X2, Y2 фильтрующие конденсаторы и военные PCB платы FR4;

Эта плата фильтра EMI используется для очистки городской мощности. Во время использования компоненты на плате могут иметь высокое напряжение от городской мощности. Пожалуйста, будьте осторожны, чтобы не трогать печатную плату и ее компоненты по желанию, чтобы избежать электрического удара!

Характеристики:

Входной терминал: 220 В переменного тока (L GND N) 6,35 терминал

Выход терминал: 220 В переменного тока (L N) 6,35 терминал

Индуктивность общего режима: 4A 10mH прямоугольный медный провод вертикальный

X2 Y2 конденсатор: импортный безопасный конденсатор

Центр крепежных отверстия-3,5 мм с ума повреждением края доска

Размер: 6 см (длина) x 3 см (ширина) x 2 см (высота)

Вес: около 30 г

Подходит для усилителей наушников, предусилителей, декодеры DAC и т. Д.

PCB-это посеребренный процесс, низкое внутреннее сопротивление, лучшая проводимость

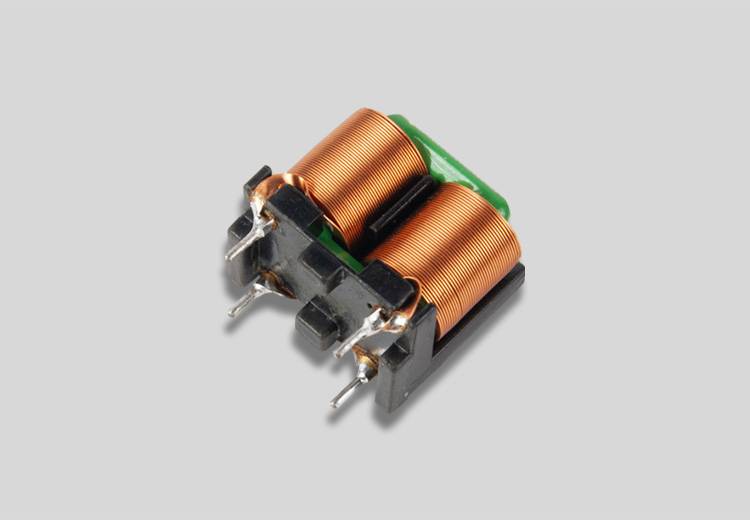

Индуктивность в обычном режиме

Большой ток, малый размер, низкое сопротивление постоянного тока, хороший эффект EMI, очень небольшая распределенная емкость,
Высокая прочность изоляции, которая может продлить срок службы электроприборов.

Высокочастотный эффект кожи хороший, и плотность тока блока выше, чем у круглой медной проволоки.
Он принимает автоматическую обмотку машины, однослойную обмотку, отсутствие кроссовера и перекрытия, а также хороший эффект рассеивания тепла.

Конструкция замкнутой магнитной цепи, небольшая магнитная утечка, хороший баланс сопротивления и хорошая проводимость и радиационный эффект, и стабильная консистенция.

Фильтрующий конденсатор

Профессиональные импортные HIFI фильтрующие конденсаторы, эффект лучше, чем обычные конденсаторы, высокочастотное внутреннее сопротивление низкое.
