Программное обеспечение с открытым исходным кодом для USDX:
https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved
Некоторые аппаратные сайты с открытым исходным кодом:https:/dl2man.de/
https://antrak.org. Защитный чехол для мобильного телефона/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/
https://www.qsl.net/py2ohh/trx/usdx/usdx.html

Внимание, пожалуйста:

Функции AM и FM не являются основными функциями, просто подарочные функции, некоторые страны не могут быть использованы, если вы возражаете, пожалуйста, не размещайте заказ

Описание:

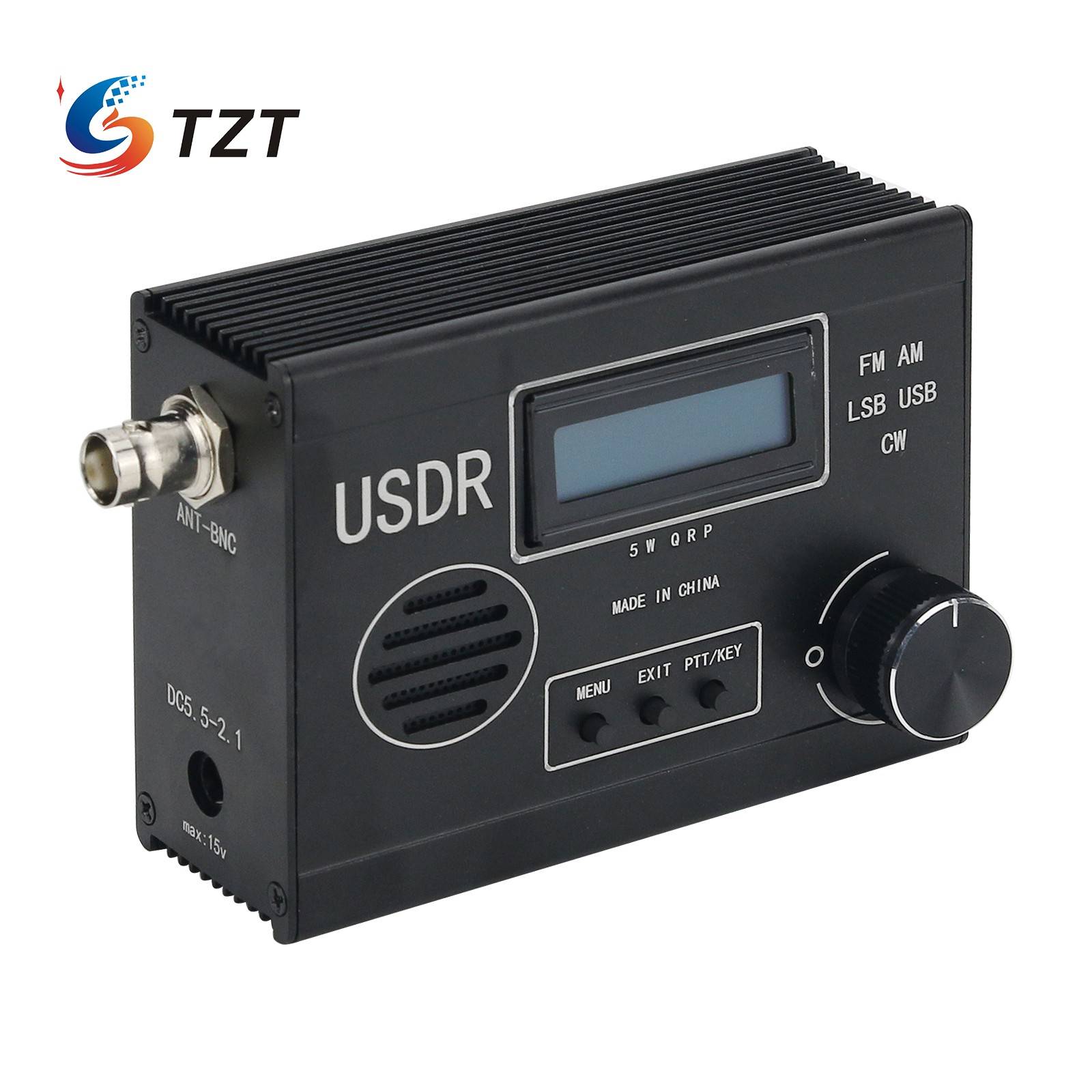

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, оснащенным зарядным устройством, встроенным динамиком! Он может быть подключен к автоматической клавише и может быть декодирован cw.

Особенности:
-Использование BS170 серии передачи трубки, прочный
-Может использоваться путем подключения антенны (BNC розетка)
-8 полос. Мощный стоячий волновой цифровой дисплей! Внешняя 13,8 В максимальная мощность 10 Вт!
-Размеры: 76x37 x100mm/3x1,5x3,9"
-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)
-Алюминиевый корпус

Список функций:
-Простой, интересный и универсальный QRP SSB трансивер со встроенными функциями DSP и SDR
-Этап запуска EER E-level управляемый SSB
-Источник питания 13,8 В обеспечивает выход около 5 Вт PEP SSB
-Поддержка полного режима: USB, LSB, CW, AM, FM
-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100 и 50 Гц
-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), ворота шума TX, управление драйвером TX, регулятор громкости, дБм/с-метр
-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc
-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)
-Простая модификация установки с 8 сменными компонентами и 8 проводами
-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор) и простым
Дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)
-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Схема формирования паки)
-Полностью цифровой и программный SDR приемник этап (опционально): образец I/Q (комплекс) сигнала от квадратурного детектора выборки цифровой миксер, И выполнить под углом 90 градусов; Точности фазового сдвига в программном обеспечении (хильбер преобразования) и исключают друг, добавив сафей пппояс сафей
-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
-Уровень шума приемника MDS: -135 ДБм (200 Гц BW) на частоте 28 МГц
-Селективность приемника: частота крутой настройки-45 дБ/десять раз сворачивается +/- 2 кГц
-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
-Поддержка CAT (поднабор TS480), вы можете передавать аудио, нажимать кнопки и отображать текст через CAT
-Это, вероятно, самый экономичный и простой в построении автономный SDR/SSB трансивер. Большое упрощение упрощает оригинальный QCX
Цепь (то есть, уменьшает компоненты установки на 50%, уменьшает компоненты установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания), и является более универсальной

Введение порта:
-DC 5,5-2,1, максимум 15v, 13,8 V/3A: внешнего источника питания Порт
-Ключ: автоматическое соединение корпуса ключа (A, B, одиночный ключ)
-PA: внешний усилитель мощности, PTT сигнал
-Микрофон: внешний микрофон
-SPK: внешний динамик

Посылка включает в себя:
-1 приемопередатчик
-1 х ручной микрофон
