Оригинальный Векторный анализатор сети Hugen 50 кГц ~ 6 3 ГГц tinyVNA LiteVNA 64 дюйма дисплей
Внимание: при таможенном оформлении с 1 июля 2021 года клиенты из стран ЕС будут оплачивать стоимость НДС и услуги местной курьерской службой. Пожалуйста, обратите внимание.
Мы обновили tinyVNA- liteVNA 64 до версии 0.3.1. Источник питания и если цепь изменена, чтобы значительно уменьшить фоновый шум и полностью решить проблему помех при подключении внешнего источника питания. На частотах ниже 1 МГц-3 ГГц эффективная динамическая производительность может быть лучше, чем 90 дБ при использовании 20avg. В том случае, если частота если сумма вашего заказа превышает 3 ГГц, ограниченные изоляции уменьшается, и в том случае, если частота 6,3 ГГц, эффективное динамические характеристики сведена к 50dB. По сравнению с аналогичными товарами, litevna имеет более широкий диапазон измерения частоты и эффективный динамический диапазон, и более портативный и надежный! Зависит от текущей жесткой поставки чипов, и мы все еще надеемся, что litevna является доступным устройством для энтузиастов и стартапов. В 0.3.1 версия litevna в настоящее время представлены в малом количестве и 2,8-дюймовый версия litevna62 до сих пор 0,3. Мы работаем с поставщиками, чтобы обеспечить лучшее оборудование для пользователей как можно больше!

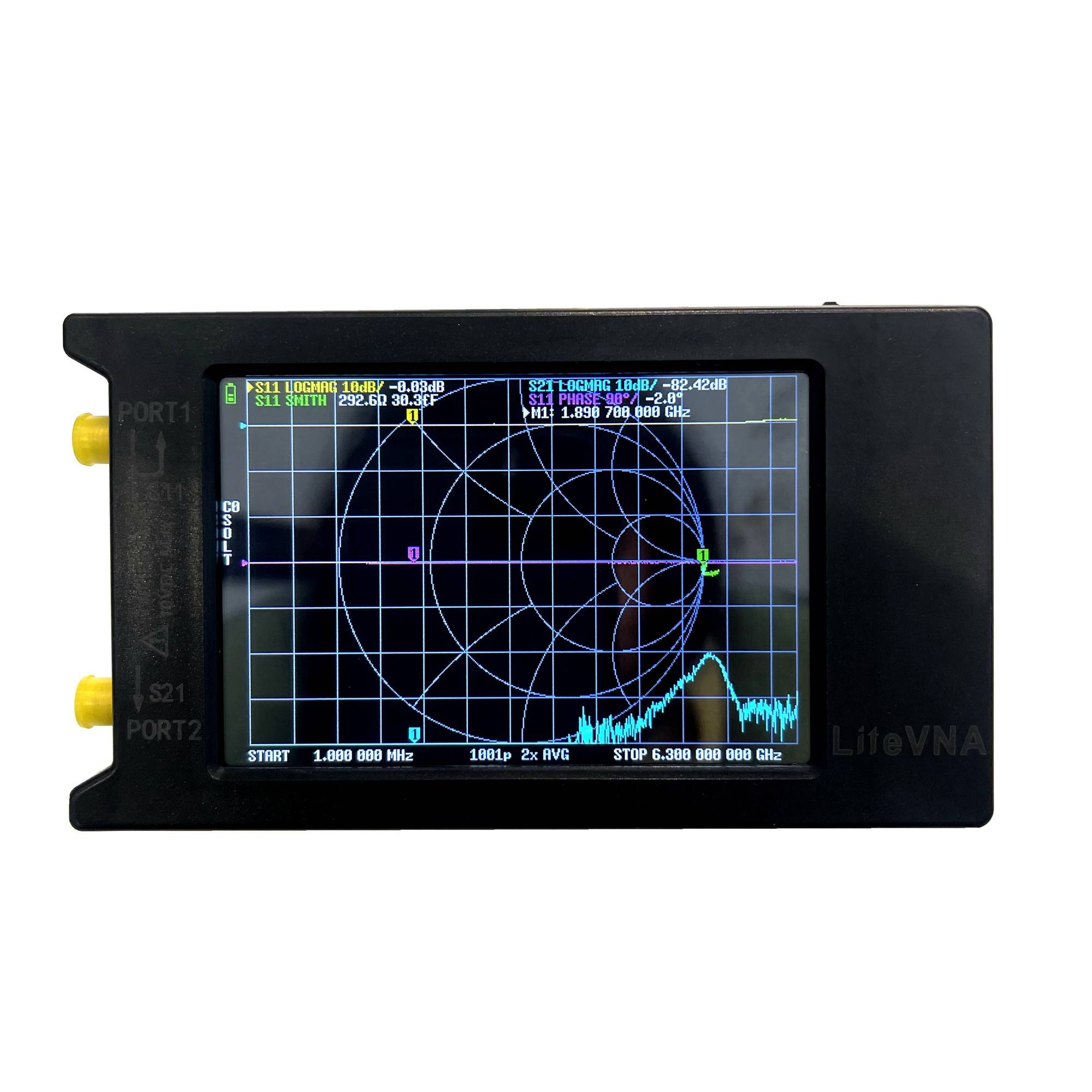

TinyVNA-LiteVNA 64 (50 кГц ~ 6,3 ГГц)
TinyVNA-LiteVNA улучшает на популярных NanoVNA и SAA2. Теперь вы можете получить портативный вектор сетевой анализатор (VNA) как в NanoVNA и решать вопросы, связанные с бесплатной доставкой ультра-широкий диапазон измерения 50 кГц до 6,3 ГГц.
Чтобы минимизировать потребление энергии и размер, LiteVNA использует только один миксер, с несколькими внутренними РЧ-переключателями для измерений S11 и S21, и IFFT вычисления для измерений TDR и DTF.
Разработанная с учетом входного сигнала сообщества, LiteVNA теперь обеспечивает более высокую скорость сканирования и больше точек сканирования в дополнение к более широкому диапазону измерений. В сочетании с простым в использовании интерфейсом, совместимым с NanoVNA, LiteVNA теперь может быть легко использован в качестве полевого испытательного инструмента.
В комплект LiteVNA входит слот MicroSD, так что вы можете в любое время сохранить данные для проверки поля или экраны на карту MicroSD. С диапазон измерения до 6,3 ГГц, LiteVNA способен выполнять общие радиолюбителей и приложений IoT, так же, как новых Wi-Fi 5 ГГц тестирования, возможность применения последних 5,8 ГГц Wi-Fi 5,8 ГГц передача изображения.
Характеристики LiteVNA
Параметр | Параметры | Условия |
Частотный диапазон | 50 кГц ~ 6,3 ГГц | - |
Динамический диапазон системы | > 70 дБ | F <3 ГГц, калиброванный |
> 50 дБ | F> = 3 ГГц, калиброванный | |
S11 уровень шума | <-50 дБ | F <3 ГГц, калиброванный |
<-40 дБ | F> = 3 ГГц, калиброванный | |
Стабильность частоты | <0,5 ppm | 0 ℃-50℃ |
Скорость развертки | > 550 точек/с | Avg = 1 |
Точки развертки (на устройстве) | 10 ~ 1001 точек, регулируемый | - |
Точки развертки (USB) | 1 ~ 1024 точек, регулируемый | - |
Источник питания | USB, 5 В ± 0,5V 600mA MAX | Литевна 62 |
USB, 5 В ± 0,5V 1A MAX | Литевна 64 | |
Батарея | Литий-полимерный аккумулятор 3,7 V 1300 мАч | Литевна 62 |
Литий-полимерный аккумулятор 3,7 V 2000 мАч | Литевна 64 | |
Рабочая температура окружающей среды | -10 ℃~ 50℃ | Производительность батареи уменьшается ниже 0 ℃. |
RF разъемы | SMA женский | - |
Дисплей | 2,8» на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей (320 × 240) | Литевна 62 |
3,95 ”TFT LCD (480 × 320) | Литевна 64 |
Упаковка и доставка
В комплект входит:Хост (с аккумулятором 2000 мАч, 4 "дисплеем) x 1Кабель для передачи данных USB Type-C x130 см SMA Штекерный SS405 RF кабель x2SMA male калибровочный набор-OPEN x1SMA male калибровочный набор-короткий x1SMA male калибровочный набор-нагрузка x1Разъем SMA female-female x1Способ доставки:В комплект поставки входит аккумулятор NanoVNA. Мы осуществляем доставку почтой Aliexpress. Тогда время доставки дольше, чем DHL/UPS и т. Д. Но более низкая стоимость доставки. При возникновении любых вопросов, пожалуйста, свяжитесь с нами. sales11<at>zeenko.cn
По сравнению с Rohde & Schwarz ZVB8
