90 Вт 110 В 220 В 380 ВЭлектродвигатель переменного тока с регулятором5IK90RGN-CFРегулируемая высокая скорость асинхронного двигателя с высоким крутящим моментом

Коэффициент скорости:

3k,5K, 7,5 K,10K, 12,5 k,15K,18K,20K,25K,30K,36K,40K,50K,60K,75K,90K,100K,150K,180K,200K

Скорость выхода

Труба из углеродистого волокна 3K(0-450 об/мин), 5K(0-270 об/мин), 7,5 K(0-180 об/мин), 10K(0-135 об/мин) 12,5 K(0-108 об/мин)

15K(0-90 об/мин),18K(0-75 ОБ/мин),20K(0-67 об/мин),25K(0-54 об/мин),30K(0-45 об/мин),

36K(0-37 об/мин),40K(0-33 об/мин), 50K(0-27 об/мин),60K(0-22 об/мин) 75K(0-18 об/мин),

90K(0-15 об/мин),100K(0-13,5 об/мин), 150K(0-9 об/мин),180K(0-7,5 об/мин) 200K(0-6 об/мин)

Примечание:220 вольтным и оснащена регулятором скорости

380 вольтным и оснащен преобразователь частот, после чего

Пожалуйста, при необходимости приобретайте!

Параметры инвертора:

1. Объяснение ключевой функции

K1 вид/сдвиг: Клавиша отображения функциональных параметров (P-K/сдвиг). Нажмите P-K, чтобы запросить модуль IPM, температуру блока, ток шины, напряжение шины, скорость работы двигателя, частоту хода двигателя. Клавиша Shift используется для выбора сдвига во время настройки.

K2 меню/выход: Установите клавишу входа (меню/ESC). Клавиша меню-функциональная клавиша доступа.

Ключ ECS является ключом exit.

K3 сохранение/Блокировка: Кнопка сохранения/блокировки (сохранение/блокировка) Сохранение: сохранение,

Замок: замок. Нажмите и удерживайте клавиши K2, K3 и K4 для блокировки или разблокировки. После 3 минут работы интерфейс не работает, и интерфейс автоматически блокируется.

K4 обратный/передний поворот: Переключатель поворота вперед/назад (FWD/REV).

K5 Увеличение: Регулировка скорости плюс ключ/Настройка данных плюс (↑).

K6 старт/стоп: Кнопка start/stop/ключ подтверждения настройки данных (запуск/стоп/ОК).

K7 decrement: Регулятор скорости/уменьшение параметров данных (↓).

VR панель регулирования скорости потенциометра: Недопустимо при установке регулировки скорости ключа и Rs485 операции связи.

2. Описание функции

2,1. Краткое описание преобразователя частоты

Инвертор представляет собой однофазный Электрический вход 220 В, который приводит трехфазный двигатель (обязательно преобразуйте метод подключения в треугольный тип). Частота Выходная мощность составляет 1,0-99,0 Гц. Для того, чтобы улучшить выходное напряжение, для изготовления этого продукта был использован в SVPWM режим модуляции, и несущая частота 8,0 кГц. Подходит для двигателей мощностью менее 750 Вт, максимальная выходная мощность-1100 Вт. Преобразователь может произвольно изменить кривую V/F, установив частоту компенсации V/F и соотношение напряжения на этой частоте.

Установив максимальное значение кривой V/F, в зависимости от ситуации нагрузки, Максимизируйте эффективность использования электрической энергии, уменьшите нагрев двигателя, И продлить срок службы двигателя и преобразователя частоты.

2. Внутренняя настройка параметров

2,2. Описание операционного интерфейса

Отображение функциональных параметров выглядит следующим образом:

1. Предметы, которые могут быть заданы K1

А. T-xx: Отображается как значение температуры радиатора.

B.Cx. Xx: Текущее значение.

C.xxx. x: Отображается как значение напряжения шины постоянного тока.

D. xxxx: Отображается как скорость двигателя.

E.Fxx. x: Он отображается как рабочее значение частоты.

2. E-x.x: указывает на неисправность. Для определения причины ошибки обратитесь к коду неисправности.

3. Мигание индикатора питания на интерфейсе настройки и запуске означает, что машина и внешний

Связь Rs485 прошла успешно.

4. Ключ не работает в течение 3 минут, мигает светильник питания, и K2, K3 и K4 заблокированы

Для разблокировки нажмите клавишу K3 в течение 5 секунд.

5. Индикатор работы FWD, REV, мерцание означает остановку: Постоянный светильник означает в этом режиме

Под управлением.

1. Интерфейс дисплея

1,1. Описание интерфейса дисплея

L1: Красный светодиодный мигающий ключ заблокирован.

L2: Светодиодный светильник с поворотом вперед зеленый (FWD) и всегда включен во время работы. Светодиодный индикатор мигает при остановке движения вперед.

L3: Светильник обратного индикатора синий (REV), и он всегда включен во время работы. Светодиодный индикатор мигает при остановке обратного вращения.

L4: Индикатор питания, индикатор питания всегда включен.

L5: Rs485 индикация связи.

Посылка

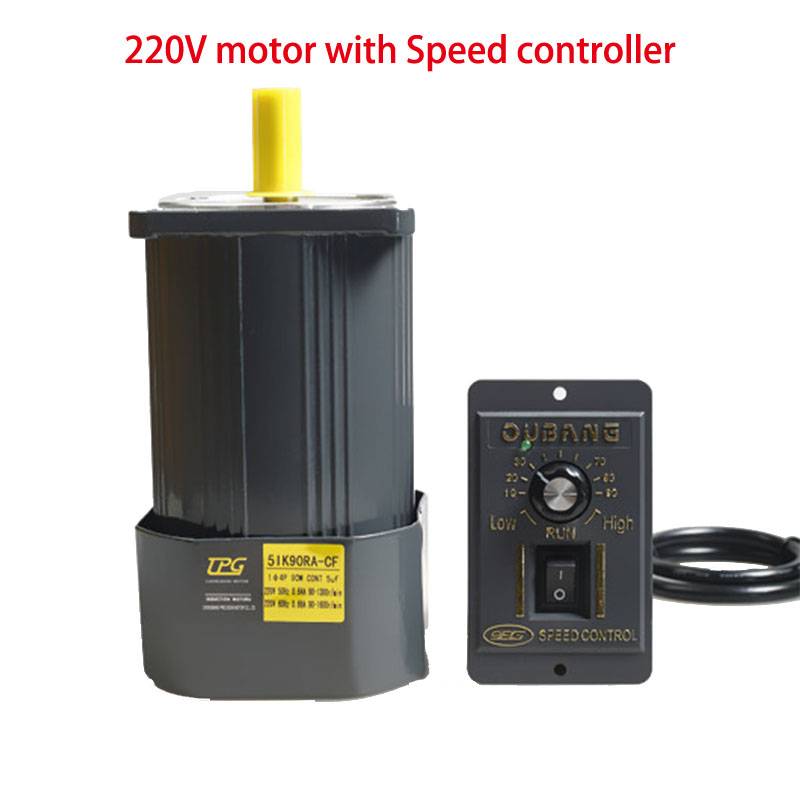

220 В электродвигатель переменного тока * 1 с регулятором * 1

Или380 В переменного токаЭлектрическийДвигатель * 1 с преобразователем частоты * 1
