Серия товаров

Серия SG700

Модель

SG700MD

SG700HD

SG700TD

(Обычный)

(На заказ)

(На заказ)

Входные данные (DC,PV)

Количество входного разъема MC4

2 комплекта

2 комплекта

2 комплекта

Диапазон напряжения MPPT

24V-40V

36V-60V

80V-115V

Диапазон рабочего напряжения

18V-с алюминиевой крышкой, 50В

30V-70V

70V-120V

Максимальное входное напряжение

50 в

70 в

120 в

Напряжение запуска

18 в

30 в

70 в

Максимальная входная мощность

2*350 Вт

2*350 Вт

2*350 Вт

Максимальный входной ток

2 * 14A

2 * 9.7A

2 * 4.3A

Выходные данные (переменный ток)

Однофазный Тип сетки

120V & 230V

Номинальная выходная мощность

650 Вт

Максимальная выходная мощность

700 Вт

Номинальный выходной ток

@ 120VAC : 5.4A / @ 230VAC : 2.8A

Номинальное выходное напряжение

120VAC / 230VAC

Диапазон выходного напряжения по умолчанию

@ 120 В переменного тока: 80 В-160 в/@ 230 В переменного тока: 180 в-280 В

Номинальная выходная частота

50 Гц/60 Гц

Выходной Частотный диапазон по умолчанию

@ 50 Гц: 47,5 Гц-52,5 Гц/@ 60 Гц: 57,5 Гц-62,5 Гц

Коэффициент мощности

> 0,99

Полное гармоническое искажение

THD <5%

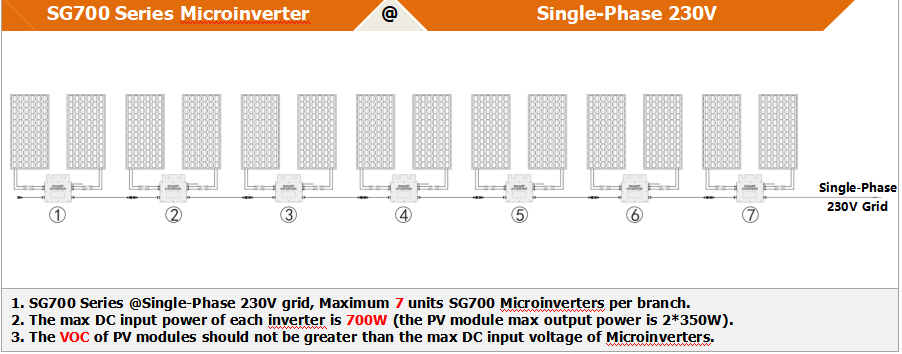

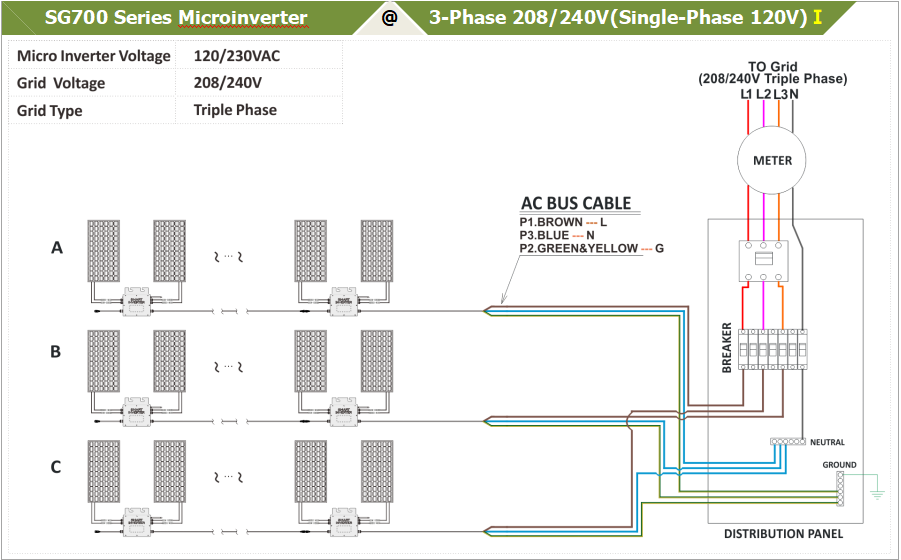

Максимальное количество единиц на ветку

@ 120VAC : 4 единицы/@ 230VAC : 7 единиц

Эффективность

Максимальная эффективность

95%

ЦИК взвешенная эффективность

@ 120 В переменного тока: 92.5%/230 В переменного тока: 93.5%

Номинальная эффективность MPPT

99.90%

Ночное энергопотребление

<700 мВт

Механические данные

Диапазон рабочей температуры окружающей среды

От-40 °C до + 65 °C

Диапазон температуры хранения

От-40 °C до + 85 °C

Размеры (Ш x В x Г)

185 мм x 180 мм x 38,5 мм (не включая разъемы и кабель)

Вес

1,5 кг

Максимальный ток кабеля шины переменного тока

20А

Водонепроницаемый класс

IP65

Режим охлаждения

Естественная конвекция-без вентиляторов

Другие особенности

Связь (инвертор для DataBox)

Беспроводная 2,4G

Конструкция трансформатора

Высокочастотные трансформаторы, гальванически изолированные

Интегрированный наземный

Наземное оборудование обеспечивается PE в кабеле переменного тока. Никаких дополнительных грунтов не требуется.

Функции защиты

Изолированная защита острова, защита напряжения, защита частоты, Защита температуры, защита от тока и т. д.

Соответствие дизайна

NB/T32004:2013,NB/T32004:2013,EN61000-3-2,EN62109,VDE0126,UL1741 и т. Д.
