Введение

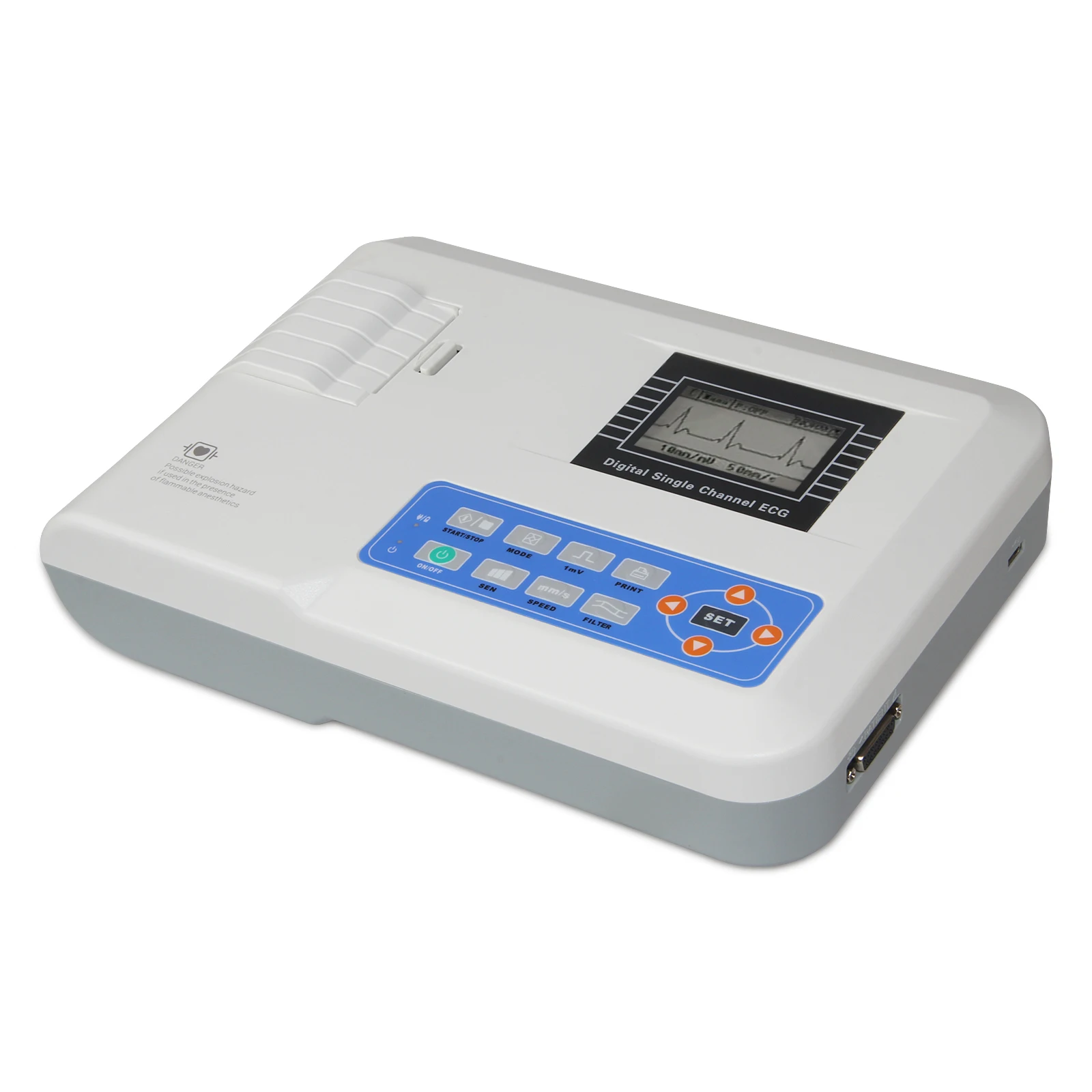

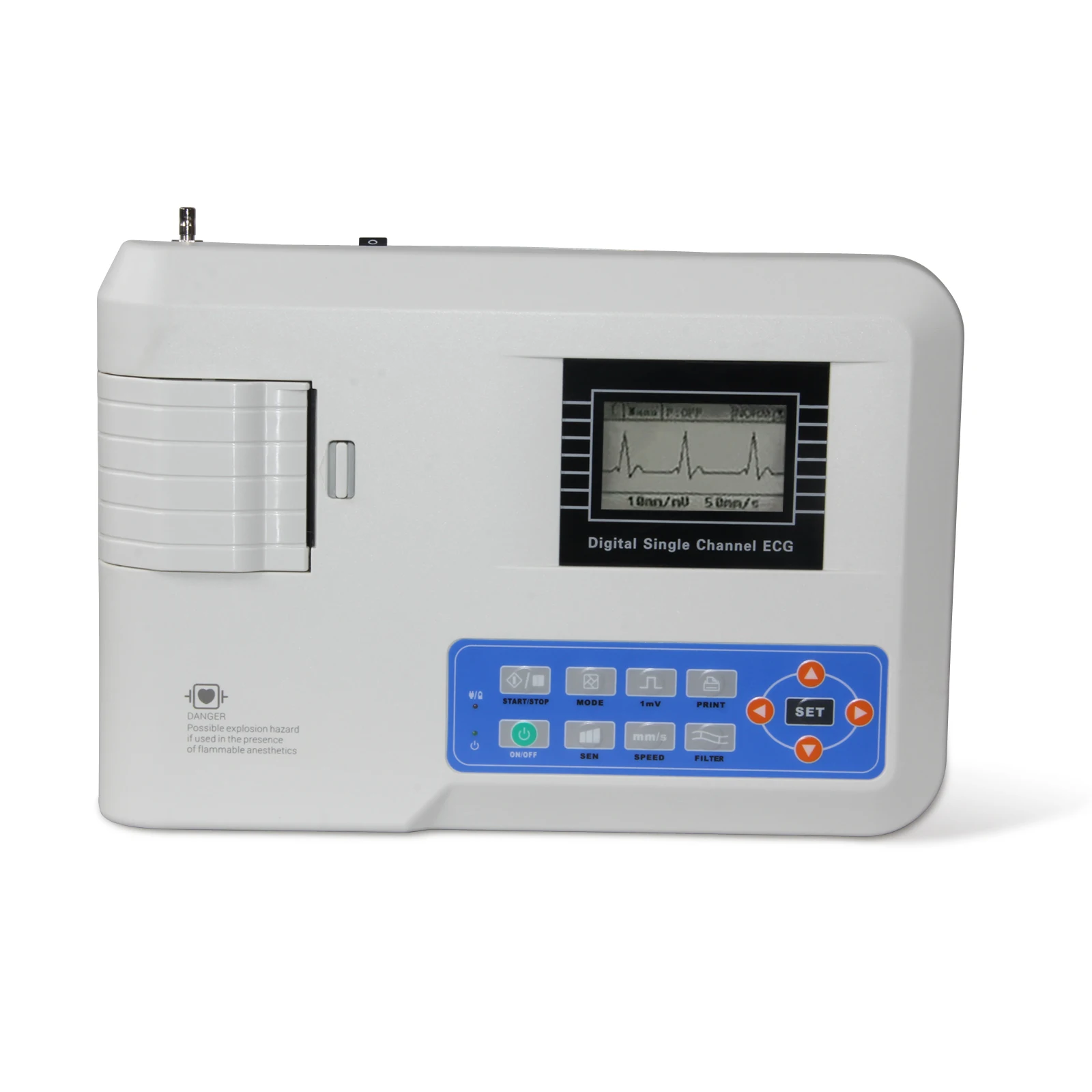

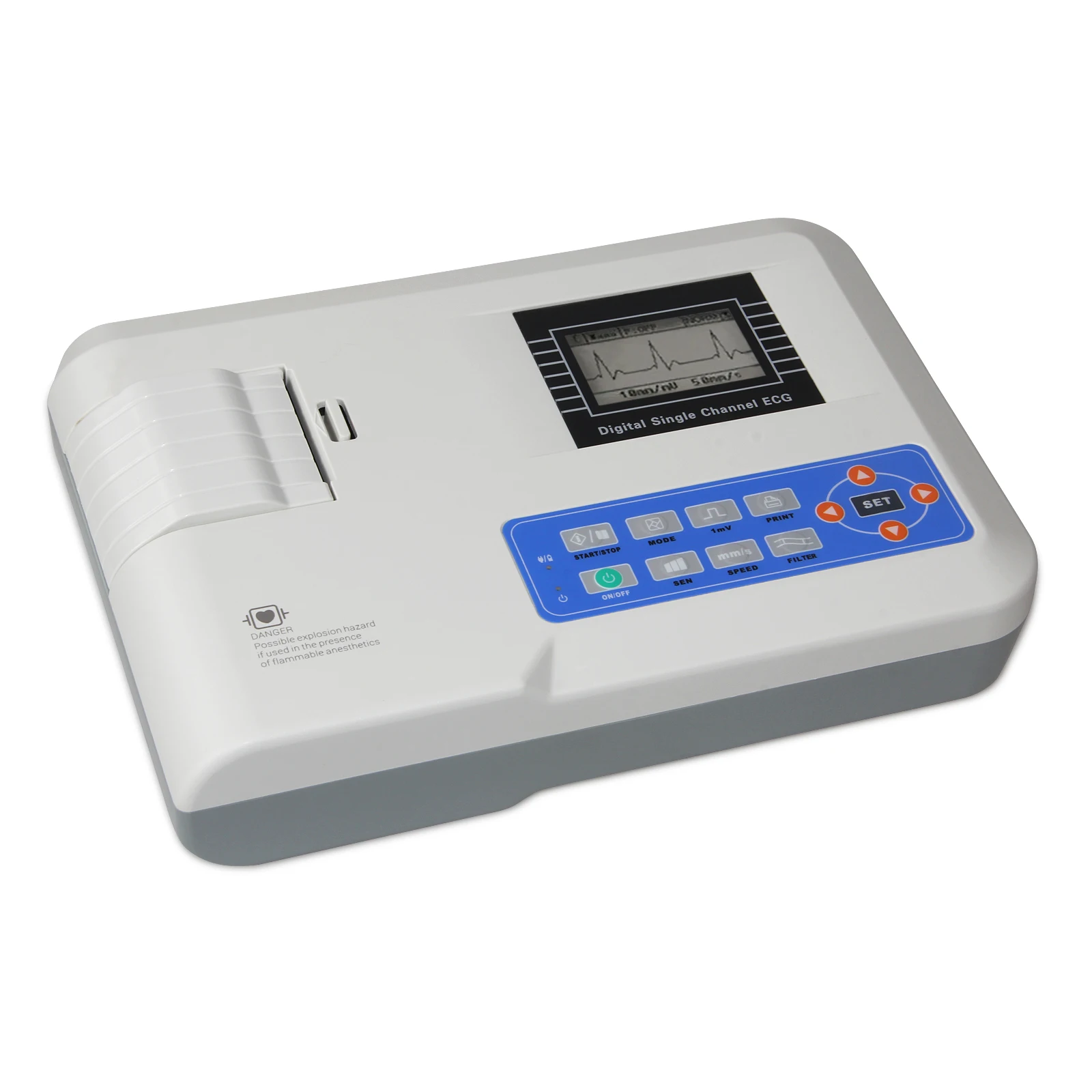

ECG100G-это своего рода одноканальный электрокардиограф, который оснащен печатью ЭКГ сигналов тепловой печатной системой, что стимулирует «Выкл» или «отсутствие бумаги», Многоязычный интерфейс, запись ЭКГ сигнала в автоматическом/ручном режиме, удобно работать.

Функция

1) принять технологию обработки цифрового сигнала и получить высококачественную ЭКГ-форму сигнала через частотный фильтр мощности, базовый фильтр и EMG фильтр сигнала ЭКГ.

2) принимает термопечатную систему с высоким разрешением (8 точек/мм), нет необходимости в каких-либо корректировках. Частота записи: до 150 Гц.

3) запись в режиме реального времени и непрерывная запись четкой и точной формы сигнала ЭКГ и символов примечаний (включая свинцовый знак, чувствительность, скорость бумаги и состояние фильтра и т. д.).

4) в автоматическом режиме завершите запись одним нажатием кнопки, что повышает эффективность работы.

5) многоязычный (китайский, английский, французский, итальянский, немецкий, испанский, турецкий, русский и Казахский) интерфейс и отчет.

6) в оптимальном состоянии постоянного тока, до 7 часов в режиме ожидания, непрерывная печать до 4 часов, запись до 150 штук ЭКГ формы волны.

Производительность

Входной режим: плавающая и дефибрилляционная защита

Частотная характеристика:

Номинальная входная амплитуда Входная частота и сигнал относительная Выходная характеристика

1,0 0,67 Гц ~ 40 Гц, Синусоидальная волна ± 10% a

0,5 40 Гц ~ 100 Гц, Синусоидальная волна + 10%, -30%

0,25 100 Гц ~ 150 Гц, Синусоидальная волна + 10%, -30%

0,5 150 Гц ~ 500 Гц, Синусоидальная волна + 10%, -100%

1,5 ≤ 1 Гц, 200 мс, Треугольники волна + 0%-10% b

A относительно 10 Гц b относительно 200 мс

Постоянной времени: ≥ 3,2 s

CMRR: >105 дБ

Фильтр: частота мощности (AC50/60 Гц), EMG(25 Гц/35 Гц (-3 дБ), базовый дрейфующий фильтр

Способ записи: система термопечати

Спецификация записывающей бумаги: 50 мм (Ш) × 20 м (Д) Высокоскоростная Тепловая бумага

Время основания выбранной категорией (скорость бумаги): 6,25 мм/сек., 12,5 мм/сек., 25 мм/сек., 50 мм/сек., ошибка: ± 5%

Регулировка усиления (чувствительность): 2,5, 5, 10, 20 мм/мВ точность определения его местонахождения составляет ± 2%; Стандартный Чувствительность: 10 мм/мВ ± 0,2 мм/мВ

Режим записи: автоматический режим и ручной режим

Классификация безопасности: класс I, тип CF defibrillation-proof applied part

Сопротивление поляризации напряжение: ± 610мв

Уровень шума: ≤ 12 µVp-p

Частота входного сигнала ECG: 32 кГц

Частота обработки данных волноводной формы: 1 кГц

Точность выборки: 24 бит

Минимальный сигнал обнаружения: 10 Гц, 20 мкВ (пиковое значение) отклоненный синусоидальный сигнал может быть обнаружен

Точность входного сигнала: ± 5%

Амплитудное определение: ≤ 5 мкВ/лsb

Межканальное отклонение времени: <100 мкс

Источник питания:

От сети переменного тока: 100V ~ 240V(50/60 Гц)

DC: 7,4 В/2000 мАч перезаряжаемая литиевая батарея

Степень защиты от попадания жидкости: IPX0

Режим работы: непрерывная работа

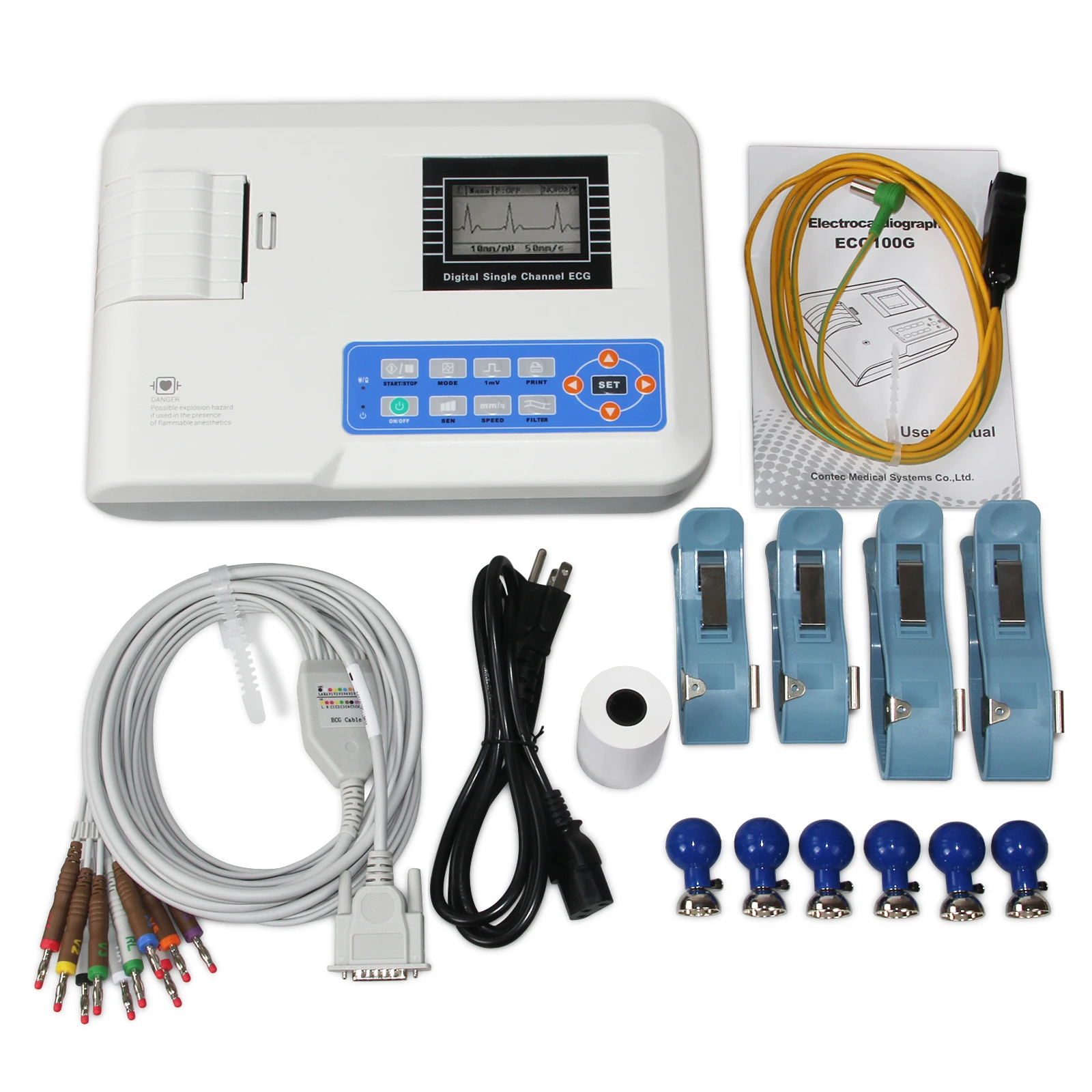

Аксессуары

Стандартная конфигурация:

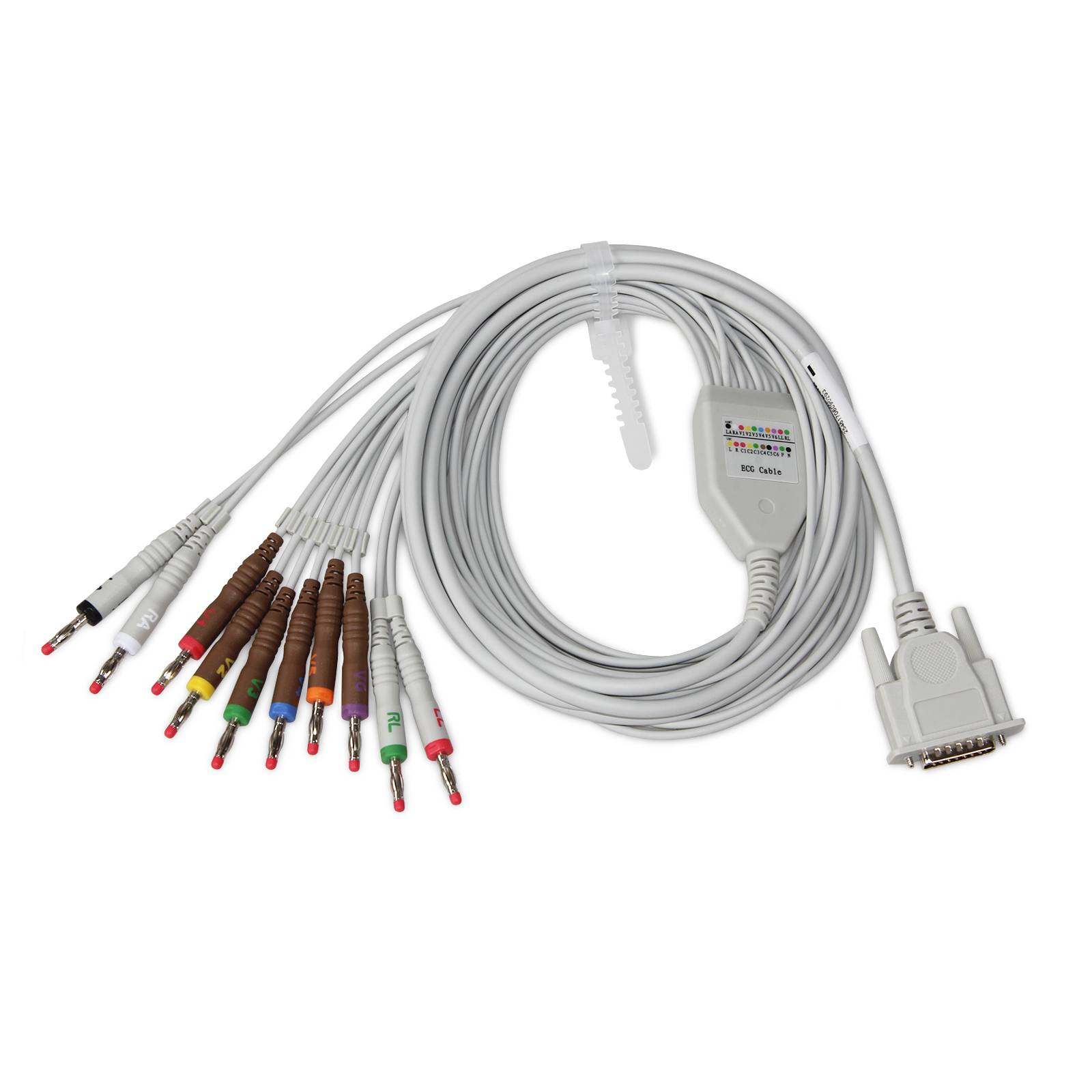

Свинцовый кабель

Электрод для конечности

Грудной электрод

Термозаписывающая бумага

Шнур питания

Заземляющий провод

Руководство пользователя

Физическая характеристика

Рабочая среда

Температура: 5 ℃ ~ 40 ℃

Относительная влажность: 25% ~ 95% (без конденсации)

Атмосферное давление: 700 hPa ~ 1060 hPa

Условия транспортировки и хранения

Температура: -20 ℃ ~ + 55 ℃

Относительная влажность: ≤ 95%

Атмосферное давление: 500 hPa ~ 1060 hPa

Размеры: 315 мм (Д) × 215 мм (Ш) × 77 мм (В)

Вес нетто: 1,5 кг

Дополнительная конфигурация

Обратитесь к BOM.

Сертификация

SFDA, CMC, CE
