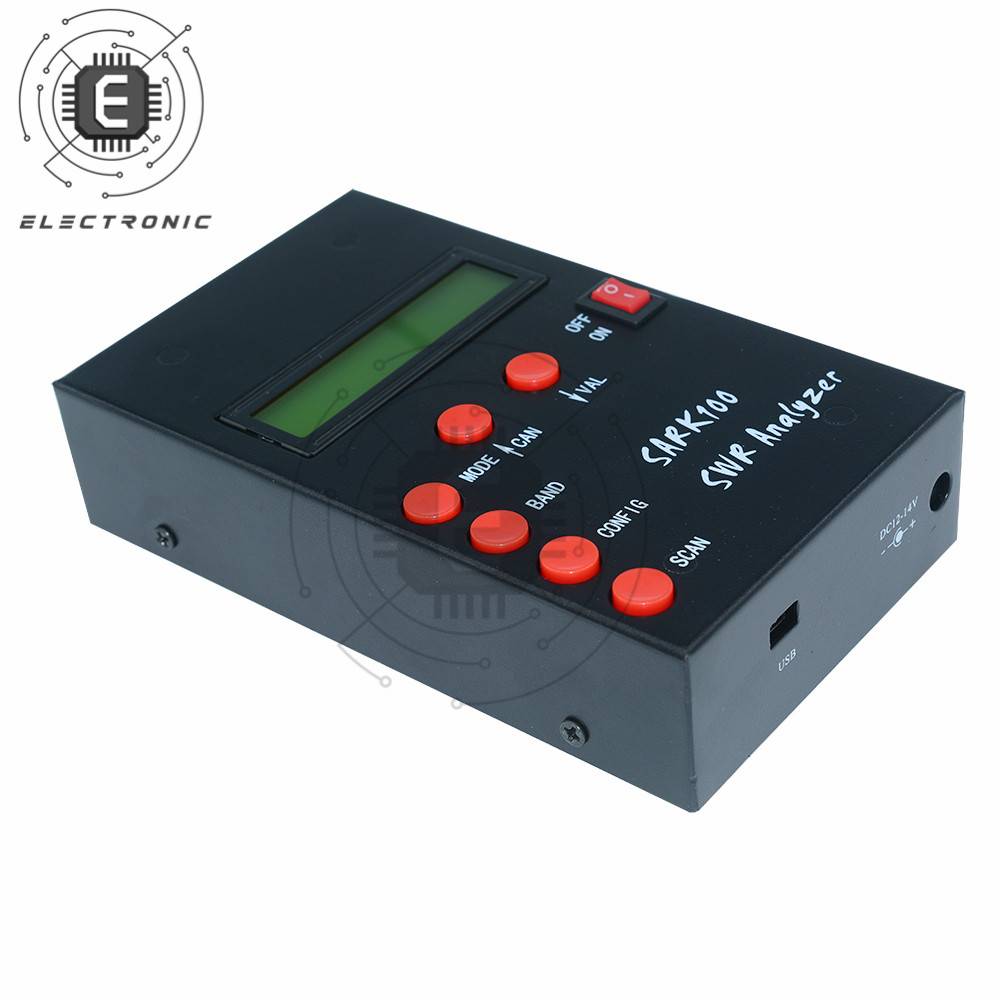

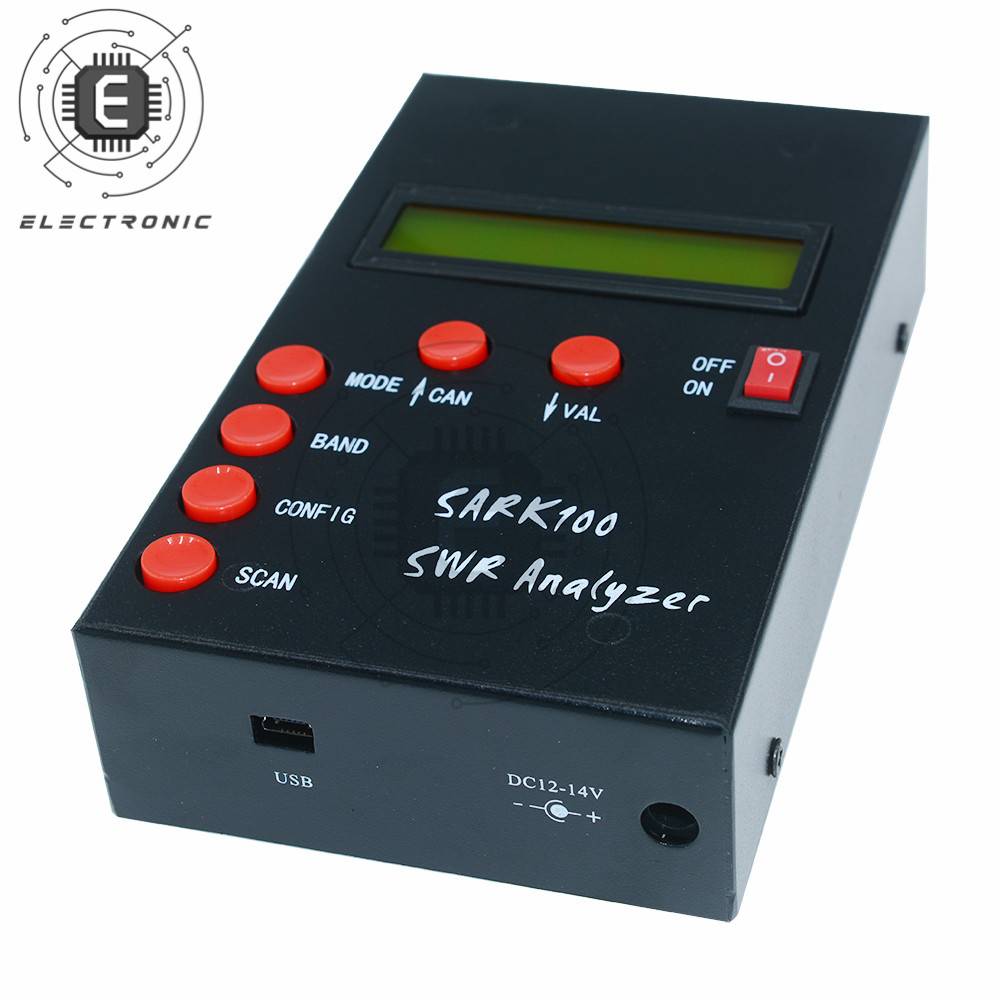

SARK100 1-60 МГц ANT SWR антенный анализатор постоянный волновой тестер для радиолюбителей измерение сопротивления емкости

Описание:

Генерация частоты и управление: 1-60 МГц

Сопротивление источника: 50 Ом

Стабильность: +/- 100 ppm

Спектральная чистота: гармоническое снижение>-TBD дБ выше 60 МГц

Размер шага: пользовательский настраиваемый Инкремент 100 Гц, 1 кГц, 10 кГц и 100 кГц

Доступный диапазон измерения: КСВ: 1,0 до 9,99

Сопротивление: от 5 до 2000 Ом

RF Выходная мощность: регулируемый: 2,0 Вольт pp (типичное значение)

Источник питания: внешний источник питания: 12 ~ 15 В постоянного тока, 500 мА

Управление: кнопка (5): «режим», «полоса», «конфигурация», «сканирование», «вверх», «вниз»

Переключатель: "Включение питания"

Разъем: RF выход: BNC

USB: разъем Mini-B

Внешний источник питания: 2.1 мм, разъем питания (центральный контакт положительный)

Применение:

Измерьте электрические параметры антенны: SWR, сопротивление (сопротивление +

Reactance), емкость, индуктивность

Измерение сопротивления точки подачи

Измерение потери земли

Отрегулируйте антенный тюнер и определите потерю

Измерение индуктивности и емкости

Измерьте коаксиальную линию передачи (SWR, длину, коэффициент скорости, приблизительный Q

И потери, резонансная частота и сопротивление)

Определить характерное сопротивление линии передачи

Потеря коаксиального кабеля

Определение потери антенного тюнера

Измерение баланса-изменение баланса

Измерительный индуктор Q

Оцените параметры кварцевых кристаллов

Измерьте магнитное кольцо резонанса и SWR

Определение кнопки операции:

Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность

Диапазон частот: Выберите из любого доступного диапазона частот: от 160 м до 6 м

CONFIG: предоставляет меню для конфигурации и расширенных функций: PC Link, настройка длины шага, пауза настройки таймаута, калибровка и обновление программного обеспечения

Сканирование: Нажмите это управление, чтобы начать развертку выбранной частоты диапазона. Сканирование для выхода в режим импеданса, отображение 2:1 полосы пропускания и резонансной точки антенны

CAN (up): увеличение частоты, используемой для отмены работы меню CONFIG

Вал (вниз): Уменьшите частоту для проверки работы меню CONFIG

Посылка включает в себя:

1 × прибор для анализа антенны
