NanoVNA-H 50KHz~1.5GHz VNA 2.8inch LCD HF VHF UHF UV Vector Network Antenna Analyzer Digital Nano VNA-H Tester Instrument - купить по
В начале 2020 года NANOVNA-H обновлен в NANOVNA-H Rev3.41. Оптимизировал электрический мост и полностью использовал гармоники Si5351. В настоящее время он может измерять до 1,5 ГГц с 5th гармонические;2. Когда используется основная волна, выходной уровень CH0 увеличивается до 0 дБм, и измерение отражения является более точным;3. Решить аномальность NanoVNA-H около 6 МГц раньше;4. Переработанная схема управления питанием еще больше уменьшает шум питания, уменьшает помехи питания USB, уменьшает зарядный ток и защищает аккумулятор;5. Оптимизированная схема PCB для размещения аккумулятора 650 мАч;6. Резервный интерфейс UART для легкого расширения DIY.ФлуоресцентныйНовый продукт:NANOVNA-H4, с 4 дюйма ЖК-дисплей дисплей, 1950 мАч батареяНажмите на картинку, чтобы купить ее.
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно.
Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах.
Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.Характеристики:Материал: PCB
Цвет: черныйПластиковый чехол
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
USB: 5 в 120 мА
Батарея: 3,7 v Батарея
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)

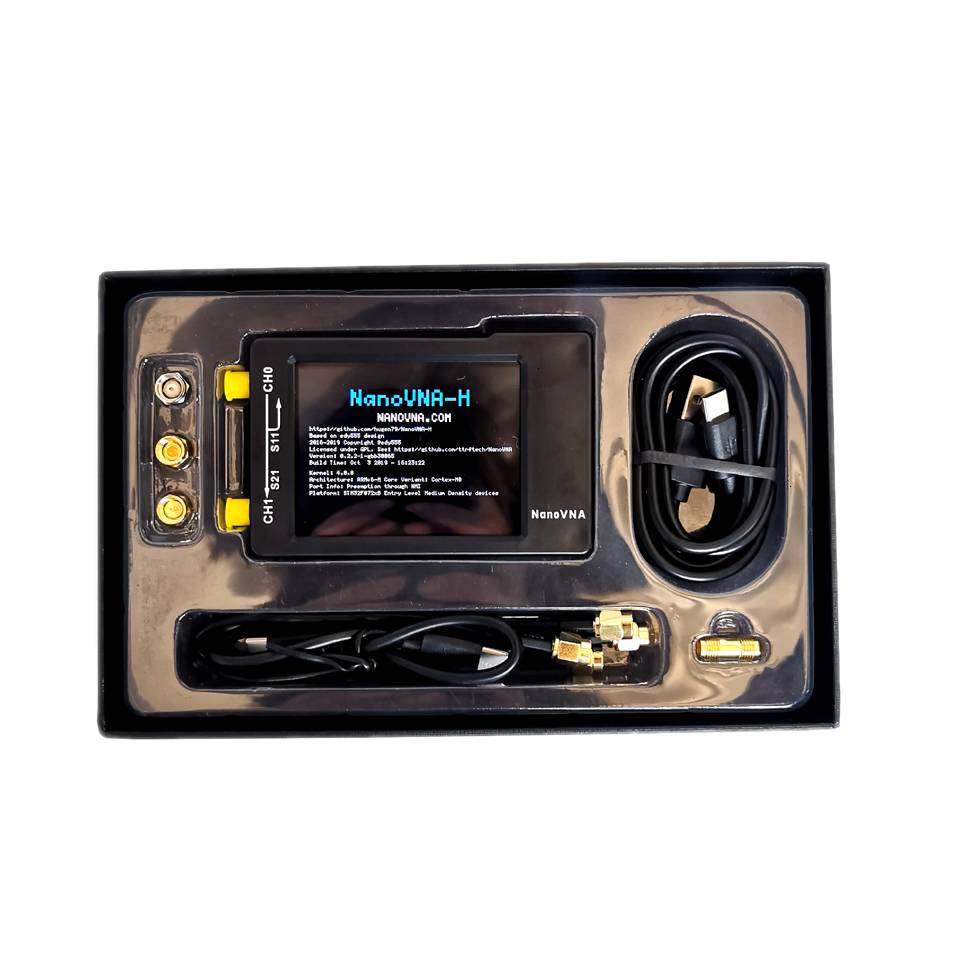

Посылка Вес: 245 гПосылка включает:1 х NanoVNA-H с аккумулятором 650 мАч
1 кабель USB Type-C
1x25 см USB TypeC к TypeC кабель
2x20 см SMA Штекерный RG174 RF кабельНабор калибровки SMA-1 шт.
