Характеристика:

Неподключенные провода должны быть нарезаны на голеную медь, а затем обернуты один за другим. Не прикасайтесь к любым другим схемам, компонентам и корпусам, чтобы избежать коротких замыканий
1. Пожалуйста, внимательно прочитайте руководство перед проводкой, чтобы не повлиять на работу маховика.
2. Положительные и отрицательные полюсы кодировщика не должны быть неисправными. Напряжение слишком высокое, чтобы гореть, обычно 5 В, и одна система, такая как Mitsubishi 12 В, PLC после 24 В.
3. Точка COM является общей точкой переключателя маховика и должна быть подключена, в противном случае выключатель не может работать нормально.
4. Ручная работа-это светильник, который легко повредить при столкновении. Не используйте слишком много силы при вращении кодовой пластины и переключении, чтобы не повлиять на срок службы
5. Если нет A-, B-сигнала, нет необходимости подключаться
6. Если у Mitsubishi НЕТ A-, B-сигналов и PLC нет A-, B-сигналов, эти сигналы не подключены

Напряжение: 5 В, 12 В, 24 В

Разрешение: 25, 100

Метод адсорбции: Магнитная Адсорбция или крючок

Выходная схема: открытый коллектор, выходное напряжение, дополнительный выход, длинный провод
Индустрия применения: станки с ЧПУ

Использование и особенности

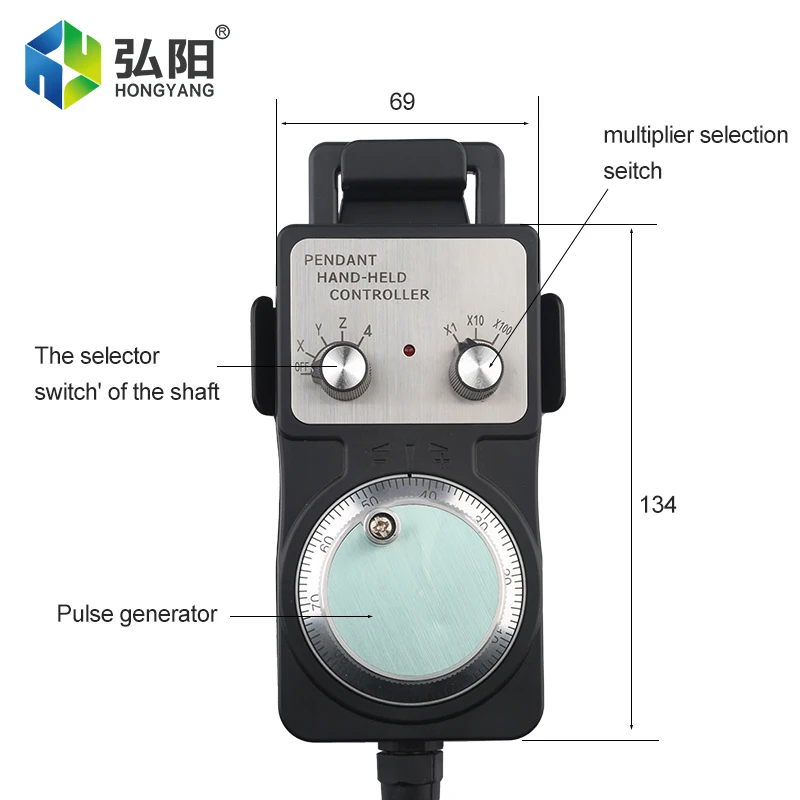

Высокая прочность изоляции, с валом безобрывный переключатель, слив масла дизайн, с X1,X10,X100 три уровня мультипликации, вы можете осуществить 6 оси и мультипликатор переключатель.

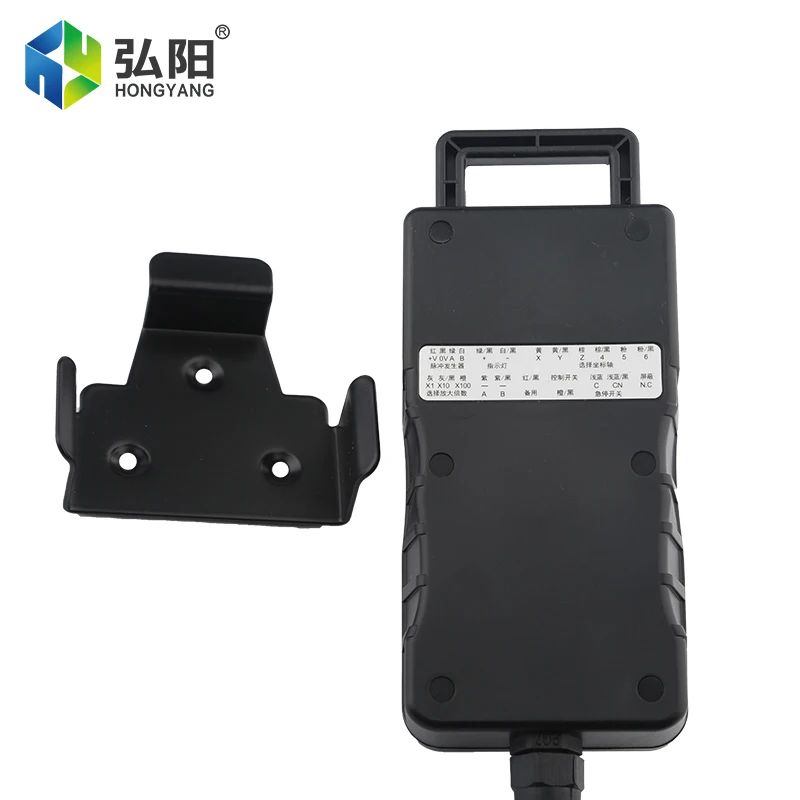

1. Этот продукт не имеет разъема по умолчанию. Подробная схема проводки приведена выше. Если вы не можете управлять проводкой, обратитесь в службу поддержки клиентов и свяжитесь с технологией, чтобы ответить вам.

2. Неправильное соединение положительных и отрицательных полюсов импульсного источника питания приведет к сгоранию пульса. Пожалуйста, обратите внимание на положительные и отрицательные полюсы импульсного источника питания при установке. Кроме того, при установке системы Mitsubishi убедитесь, что выход системы на импульсное напряжение питания верен перед проводкой.

3. Рабочее напряжение импульсного генератора составляет + 5 В, + 12 В и + 24 В и т. д. пожалуйста, подтвердите тип напряжения перед проводкой.

4. Выходные импульсные генераторы AB и A/AB/B и т. Д. Сначала подтвердите модель. (Если нет сигнала A-B, не Подключайтесь; У Mitsubishi нет сигнала A-B, и PLC не имеет A-B-сигнала не подключается)

5. COM терминал может быть подключен к DC24V, DC5V, DC12V или DCov в соответствии с требованиями заказчика станка.

6. Если COM DC24V, Пожалуйста, подключите светодиодный + и COM параллельно.
7. Если COM DCOV, Пожалуйста, подключите светодиодный и COM параллельно.

Настройка системы, хороший контроль.

Настройка системы, идеальное соответствие! Эргономичный набор принципов, измеритель, противоскользящие линии, центр тяжести на ладони.

Экологически чистый пластик, защита от помех

Настройка системы, идеальное соответствие! Эргономичный набор принципов, измеритель, противоскользящие линии, центр тяжести на ладони.

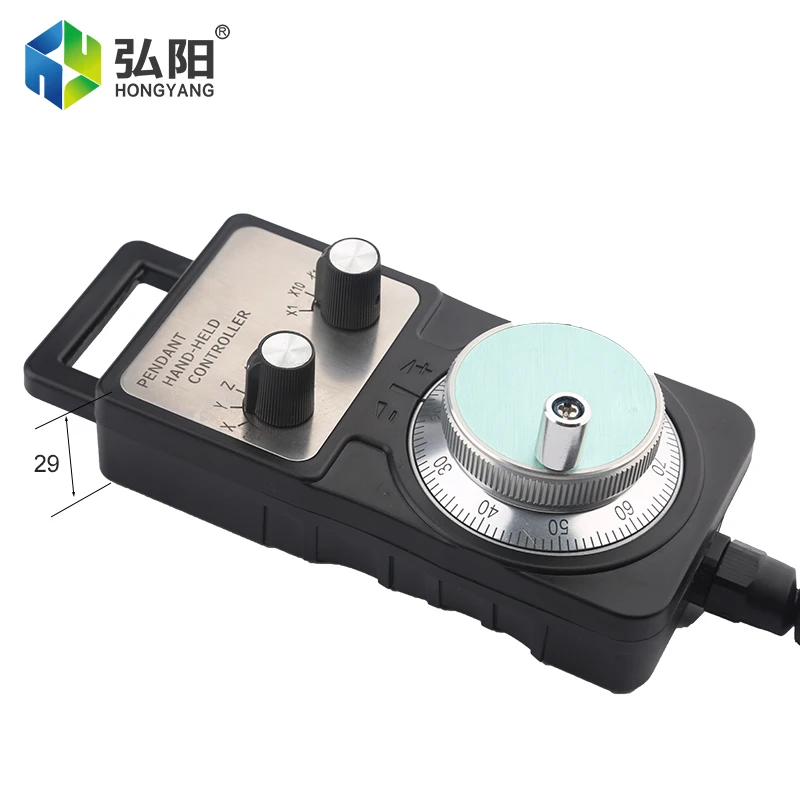

Авиационная алюминиевая кодовая пластина

Интегрированное литье, тонкое мастерство, сильное металлическое чувство; Стыки изготовлены из специальной обработки, водонепроницаемого, маслостойкого; Крашеные весы, не выцветают до Танга; Тонкая настройка шкалы толстых и глубоких заметных, хорошее сопротивление скольжению, плавное вращение, не прыгать.

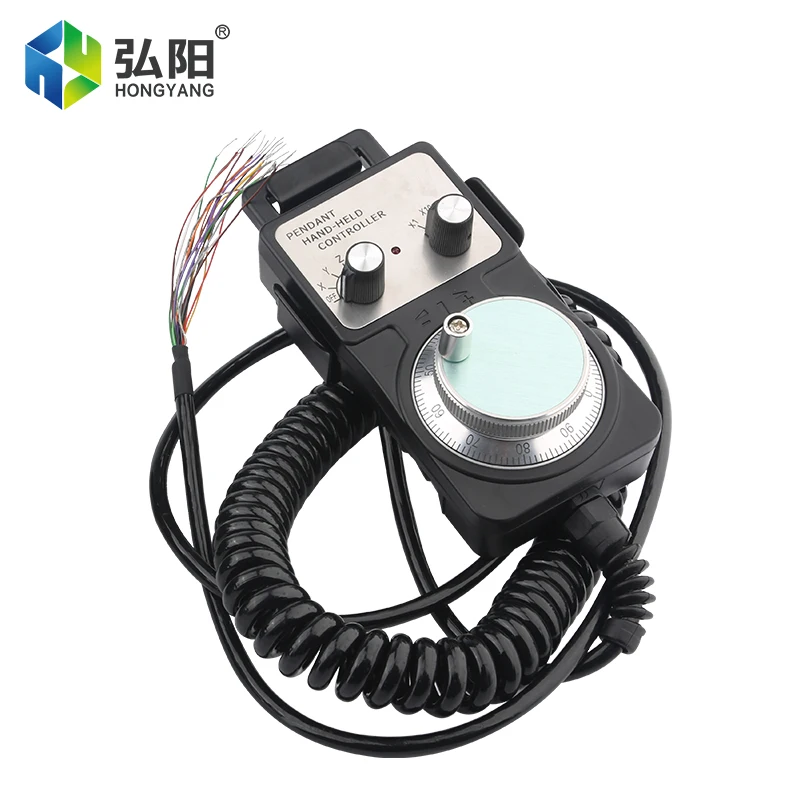

Защитный рукав для кабеля

На входе маховика используется водонепроницаемый разъем + Удлиненный кабель, который является водонепроницаемым и легко разбирается.
