Описание

3,5 MHz-30MHz фильтр низких частот XF-LPF-HF набор фильтров 12V 100W для коротковолновой радиостанции

1. Технические данные:

100% новый и высокое качество -HF LPF, 3,5 Mhz-30Mhz, 100W -Диапазон: 80 м 40 м 20-17 м 15-10 м -Постоянный ток: 12 В -Светодиодный фильтр -Версия 1,1 · Размер: 118,6 мм * 49,3 мм Тип (опционально): 1 комплект 2. В сборе.

2. Соединения:

-J1: РЧ вход @ 50 Ом -J2: выход RF @ 50 Ом -J3: 12 V, с напряжением 0 В -J4: перемычка в штырь 5: 0 В, штырь 1: 80 м, штырь 2: 40 м, штырь 3: 17-20 м, штырь 4: 15,10 м Активированный ремешок будет показан с подсветкой светодиодный.

3. Потеря передачи фильтра:

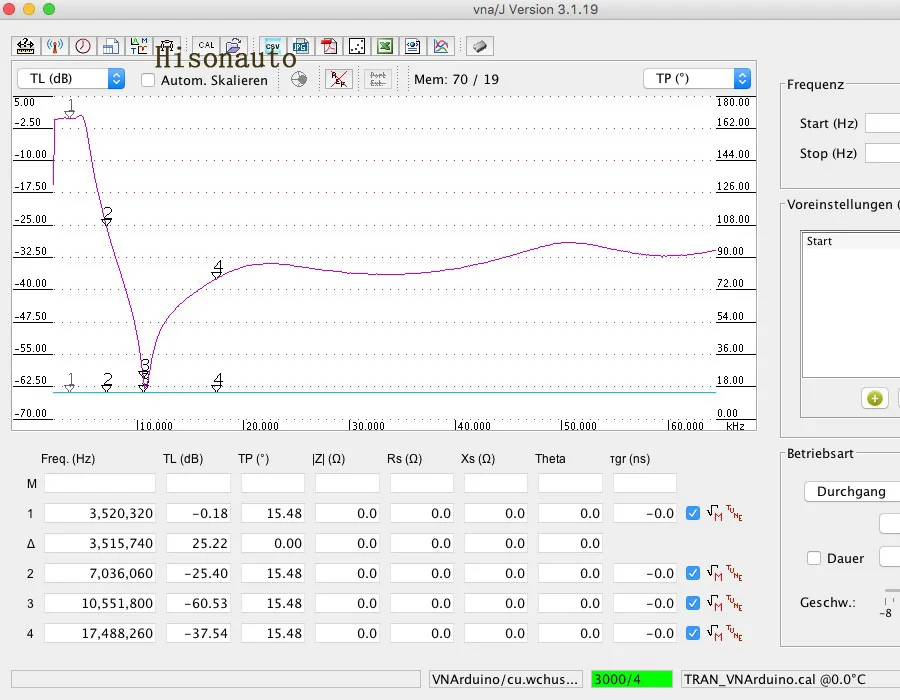

На следующих схемах показана потеря передачи 4 фильтров с низким проходом. Он был измерен с помощью YanaVNA-BT и визуализирован с помощью программы VNAJ. Маркеры на диаграмме настроены на следующие частоты: Маркер 1: старт SW band Маркер 2: старт SW band * 2 Маркер 3: старт SW band * 3 Маркер 4: старт SW band * 5 Если иное не установлено в более высоком частотном диапазоне, потому что используемое измерительное устройство YanaVNA-BT работает только до 65 МГц.

Другие инструкции:

Для любительского использования FCC § 97,307 (d) требует, чтобы гармоники были подавлены по крайней мере 43 дБ для работы ниже 30 МГц. В хорошо спроектированном твердотельном пуш-ап коротком волновой усилитель, второй гармонический 30-40 дБ ниже основной (первая гармоника), если баланс хороший, но третья гармоника только на 13 дБ. Можно заметить, что наиболее преобладающая третья гармоника во всех случаях подавляется более 40 дБ. В полоса пропускания потери ниже 0,2 дБ, за исключением 10 м (0,4 дБ).

Соотношение стоящей волны:

Отношение стоящей волны (SWR) было измерено с YanaVNA-BT и мост для измерения КСВ. В этот чехол у меня фотографировать на дисплее. Первые две диаграммы справа показывают Диапазон 80 м и 40 м. Мелодия маркера показывает начало любительской радиоленты. Маркеры L и R (левые и правые вертикальные зеленые линии) обычно показывают любительские радиорежки. -Ниже 20 МГц SWR ниже 1:1.1, потеря возврата больше 21 дБ, см. ReturnLossBridge. -Выше 20 МГц SWR ниже 1:1.2, потеря возврата больше 18 дБ, см. ReturnLossBridge. На следующих трех схемах ниже показаны полосы 20 м, 15 м и 10 м.

Обнаружение поломки:

Чтобы защитить усилитель мощности от перенапряжения и перегрева, если был выбран неправильный коротковолновый диапазон, или выход RF не прекращен, или SWR антенны очень плохой, можно добавить две схемы защиты. В моем чехол SW band signals от my tranceiver используются для автоматического переключения.

Посылка:

1. Комплект:

1. Размер: 118,6 мм x 49,3 мм 2. Вес: 82,4 г Упаковочный лист: все товары на картинке * 1

2. Собранная доска:

1. Размер: 118,6 мм * 49,3 мм 2. Вес: 72 г Упаковочный лист: собранная доска на картинке * 1
