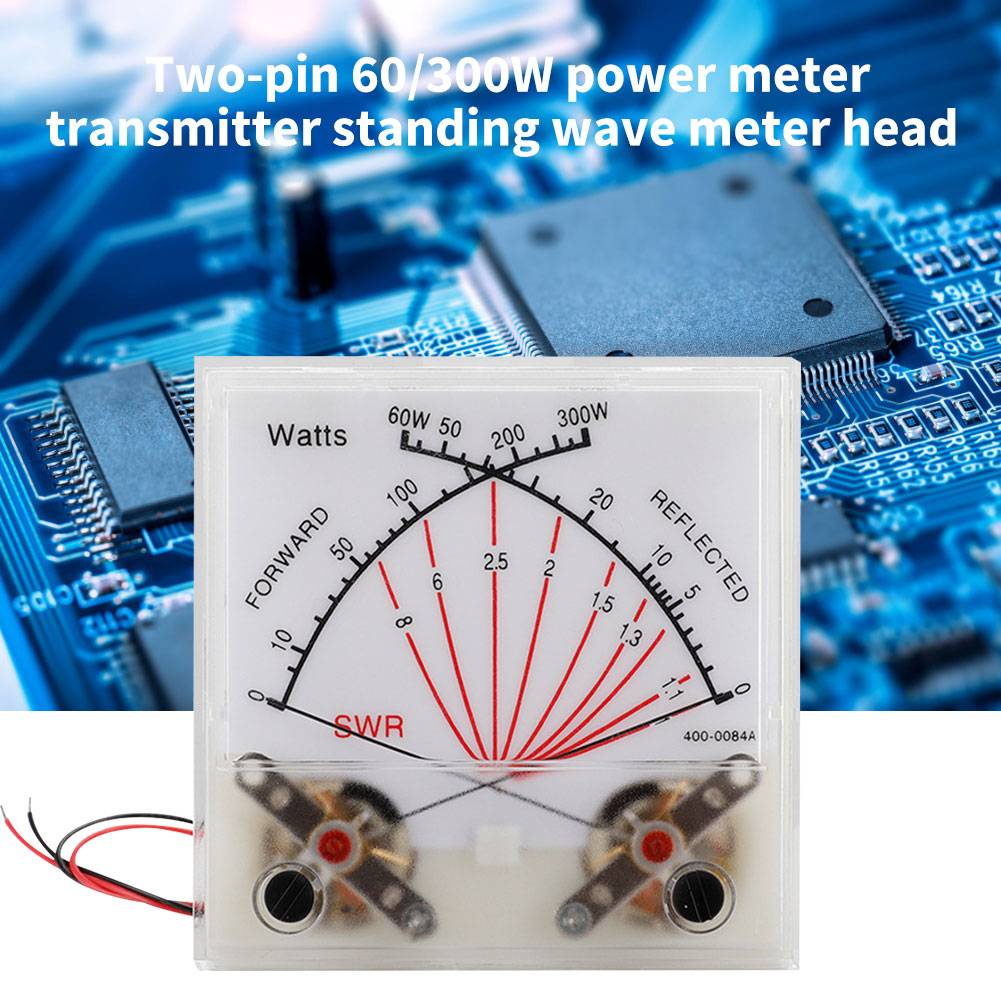

Постоянный волновой коэффициент SWR Ватт метр радиостанция вперед 300 Вт отраженный 60 Вт Панель VU измеритель мощности передатчик с подсветкой
Спецификация:
1 подвижная часть: подвижный тип катушки
2. Внешний вид: см. Прилагаемую страницу для получения подробной информации
3. Материал указателя: сплав цинка и никеля
Цвет указателя: черный
Направление поворота указателя: слева направо
Длина указателя: 49 ± 1 мм, от конца иглы до оси
Указатель Ширина: 0,45 ± 0,05 мм
4 Материал крышки: PMMA
5 материал нижней крышки: АБС-пластик
6 материал магнита: спеченный магнит AlNiCo
7 Материал оправы: SPCC
8 эмалированная проволока материал: UEW полиуретановая медная проволока
9 расположение счетчика: вертикальное
10 проводов: 2X200 мм #28 проводов, один черный и один красный. Они используются для припоя светодиодный положительный/отрицательный полюс. Конец провода требует 5 мм меди для легкой пайки.
11 Тип подсветки 1: два светодиодный соединения серии «6 в, 20 ма», подключены к резистору, 620Ω 1/2 Вт
Тип 2: Два светодиодный в серии "6 в, 20 мА", подключение резистора, 1.3KΩ 1/2 Вт
12. Размер изделия: 72*72*31 мм

Электрические характеристики:
Стандартные условия испытаний: температура 20 градусов, влажность 70%.
Если нет разницы в результатах теста, он также может быть выполнен в нормальной температуре и влажности окружающей среды.
1 чувствительность к току: постоянный ток, необходимый для того, чтобы указатель находился на нулевой шкале в положении, показанном на пластине шкалы.
2. Максимальная чувствительность к току: 200uA ± 8% от постоянного тока, требуемого указателем при нулевой шкале, до полного положения шкалы.
3 внутреннее сопротивление постоянного тока: 750Ω ± 8%.
4 Сопротивление изоляции: проверьте его значение изоляции с напряжением постоянного тока 500 в, а сопротивление изоляции между корпусом счетчика и электрической схемой выше 50 мОм.
5 трение: после добавления тока чувствительности к измерителю, он медленно снижается до нуля. Погрешность между позицией указателя и нулевым центром шкалы ± 1 мм.
6 нулевое положение: Счетчик находится в стандартном положении, нулевой центр Является эталонным, а отклонение между позицией указателя и нулевым центром составляет ± 1 мм.
7 баланс: когда счетчик наклонен вперед и назад на 90 градусов относительно стандартного положения, отклонение между положением указателя и центром нулевой шкалы составляет ± 1 мм.
8. Приклеивание указателя: перегрузки по току в три раза полномасштабный ток добавляется мгновенно, и он медленно уменьшится до 1/2 полномасштабного тока через 7 секунд. В это время указатель может прилипать к нижней части из-за разницы в температуре окружающей среды и влажности, но указатель должен вернуться к указанному диапазону, в пределах 1/2 диапазона.
9 поворотов: максимальный ток добавляется линейным образом в течение 5 секунд, а затем уменьшен до нуля линейным образом в течение 5 секунд, указатель качается без остановки и других аномальных условий.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!
Обратите внимание, что допускается отклонение в диапазоне 1–3 см из-за проведения замеров вручную.


1 х измеритель мощности

---
