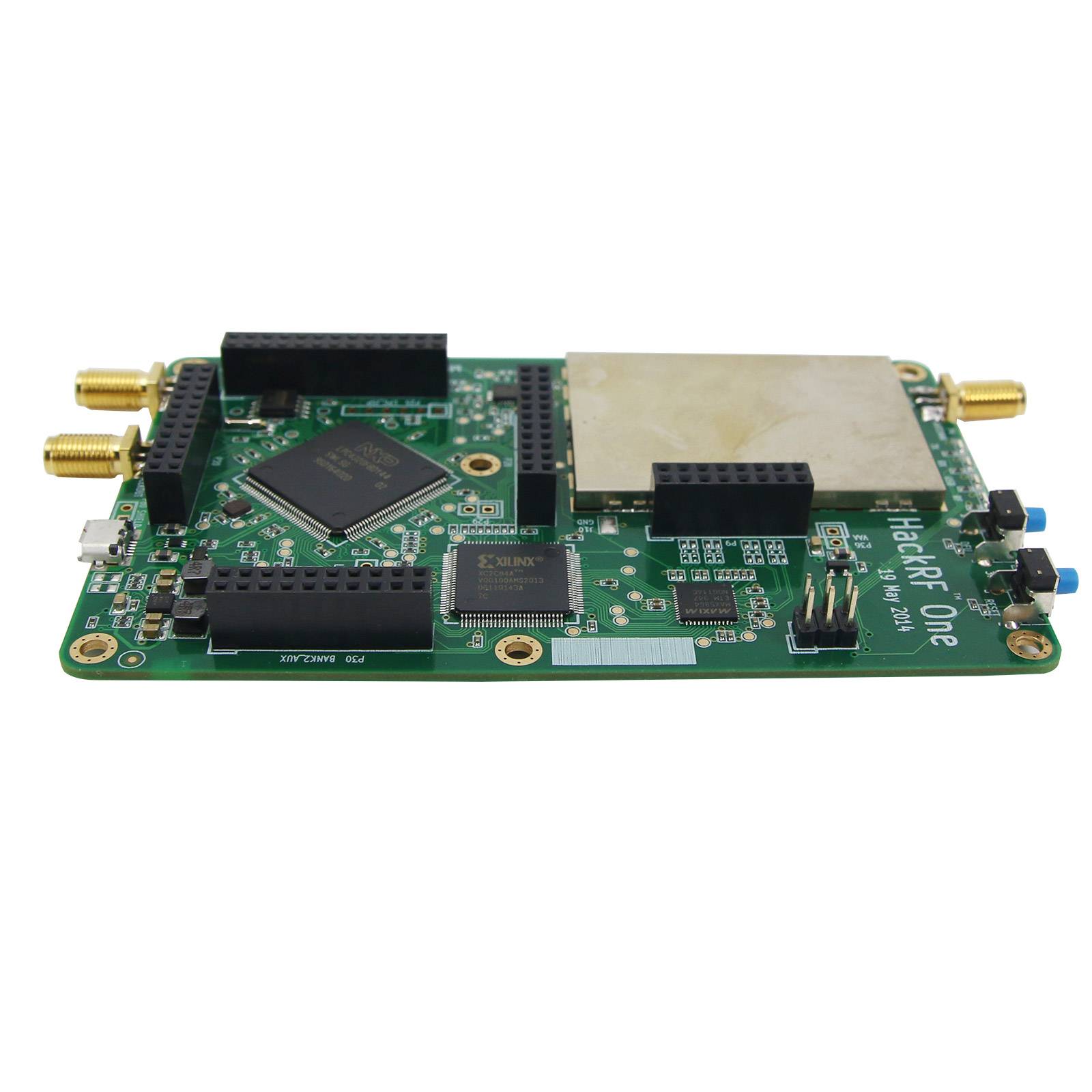

TZT 1MHz-6GHz HackRF One SDR Development Board с открытым исходным кодом SDR Platform (только плата)


В качестве примера принимающий процесс поток после того, как сигнал поступает с антенны, выглядит следующим образом:
· РЧ-переключатель определяет, следует ли усиливать через усилитель 14 дБ
· Фильтрация сигнала через фильтр подавления изображения
· Сигнал смешивается с чипом RFFC5072 до 2,6 ГГц фиксированной промежуточной частоты
· Последняя прошивка поддерживает возможность переменной, если
· Промежуточный частотный диапазон 2,150 ГГц-2,750 ГГц
· Сигнал поступает в чип MAX2837 и смешивается с основной лентой для вывода дифференциального сигнала IQ
· Чип MAX2837 может ограничивать пропускную способность сигнала
· Чип MAX5864 оцифровывает сигнал baseband и отправляет его CPLD и одиночному чипу TODO FIXME
· CPLD
· Процессор LPC4320/4330 отправляет отобранные данные на компьютер через USB
· Поместите RFFC5072 и MAX2837 в щит, чтобы защитить их, предотвратить помехи внешнего мира и других чипов на доске, и попытайтесь предотвратить статическое электричество от проколов некоторых чипов.

Технические параметры/Основное оборудование:
Основные параметры:
-Частота конструкции: 1 МГц-6000 МГц
-Пропускная способность данных: 20 МГц
-Точность выборки ADC/DAC: 8 бит
-Частота дискретизации ADC/DAC: 20 Мбит/с
-Интерфейс передачи данных/питания: USB 2,0
-Уровень открытого источника: все открытые источники (программное обеспечение, аппаратное обеспечение)

Индекс RF:
-Максимальная мощность передачи: 10 дБм (меньше минимальной ложной мощности передачи радио Правил)
-Максимальная полученная мощность: -5 дБм (Примечание: превышение этого значения сожжет плату)
-64QAM launch EVM: 1.5%
-Сложная пропускная способность выборки: 20 МГц

Основное оборудование:
-RFFC5072: миксер обеспечивает от 80 МГц до 4200 МГц локальный осциллятор сигнала
-MAX2837: 2,3 ГГц до 2,7 ГГц беспроводной широкополосный радиочастотный трансивер
-MAX5864: ADC/DAC, Точность выборки 22 МГц 8 бит
-LPC4320/4330: для процессора ARM Cortex M4, основная частота 204 МГц
-Si5351B: I2C Программируемый генератор произвольных часов для CMOS, обеспечивает 40 МГц и выборку часов частотным делением 800 МГц
-MGA-81563: 0,1-6 ГГц 3В 14dBm усилитель
-SKY13317: 20 МГц-6,0 ГГц RF однополюсный трехуровневый переключатель (SP3T)
-SKY13350: 0,01-6,0 GHz RF однополюсный двойной переключатель (SPDT)

Посылка в комплекте:
-1 x HackRF одна плата

Примечание: антенна и корпус не включены в посылка.
