• CCT-10-X контроллер беспроводной ступицы применяется для управления газовым котлом, циркуляционным насосом или электрическим приводом, для достижения комфортного контроля температуры, снижения потребления энергии.

• ВБеспроводная BOT-X306-NR и BOT306RF-WIFI-NRТермостат в этой ссылкеНе содержит приемник!

•


Примечание:

*CCT-10-X концентратор подключен к приводу NC по умолчанию. Если вам нужно подключить привод без, нажмите и удерживайте кнопку отладки в течение 7 секунд для переключения.

*До 8 шт. BOT-X306-NR иBOT306RF-WIFI-NRcan быть подключен к одному CCT-10-X.

*CCT-10-X, BOT-X306-NR и BOT306RF-WIFI-NR являются беспроводными продуктами, а не продуктами Wi-Fi,Они не могут управляться с помощью телефонов!

Техническое описание

CCT-10-X

Источник питания: 170-240 В переменного тока 50 \ 60 Гц

Текущая нагрузка: 3A

Размер: 240 мм X 110 мм X 42 мм

Рабочая температура: -20 - 60 градусов Цельсия

Температура хранения: -20 - 70 Цельсия

Цвет: белый

BOT-X306-NR

Рабочее напряжение:1,5 V X 2 шт. AA батарея

Выход Мощность может быть сделано 220V/110V

Текущая нагрузка: 3A

Контроль температуры Точность: ± 0,5 °C

Диапазон температур: 5 °C-35 °C

Предельный Диапазон температур: 5 °C-99 °C

Потребляемая мощность: <0,3 W

Датчик температуры: NTC

BOT306RF-WIFI-NR

Рабочее напряжение:Тип C

Выход Мощность может быть сделано 220V/110V

Текущая нагрузка: 3A

Контроль температуры Точность: ± 0,5 °C

Диапазон температур: 5 °C-35 °C

Предельный Диапазон температур: 5 °C-99 °C

Потребляемая мощность: <0,3 W

Датчик температуры: NTC

RZ-AN230 привод

Размер M30 * 1,5

Установка

Если вы хотите отлаживать или проверить, работает ли контроллер концентратора должным образом, перед включением питания вы можете нажать и удерживать клавишу отладки, а затем включить контроллер. В это время, функция задержки времени выходит из строя, поэтому вы можете быстро проверить и отлаживать требуемую функцию (функция отладки потерпит неудачу без работы в течение 20 минут).

Когда контроллер установлен, вы можете нарезать 4 отверстия для резьбы и пройти через провода управления питанием снизу. Контроллер может быть установлен на 2 самонарезающих винтов фиксированной.

1. Беспроводной контроллер концентратора

2. Беспроводной Термостат Котла

3. Газовый котел

4. Циркуляционный насос

5. Электрический привод

BOT306RF-WIFI-NR: с беспроводной и wifi функцией. Питание от USB type-C

BOT-X306-NR: с беспроводной функцией, без функции Wi-Fi. Питание от аккумулятора AA

Внимание:

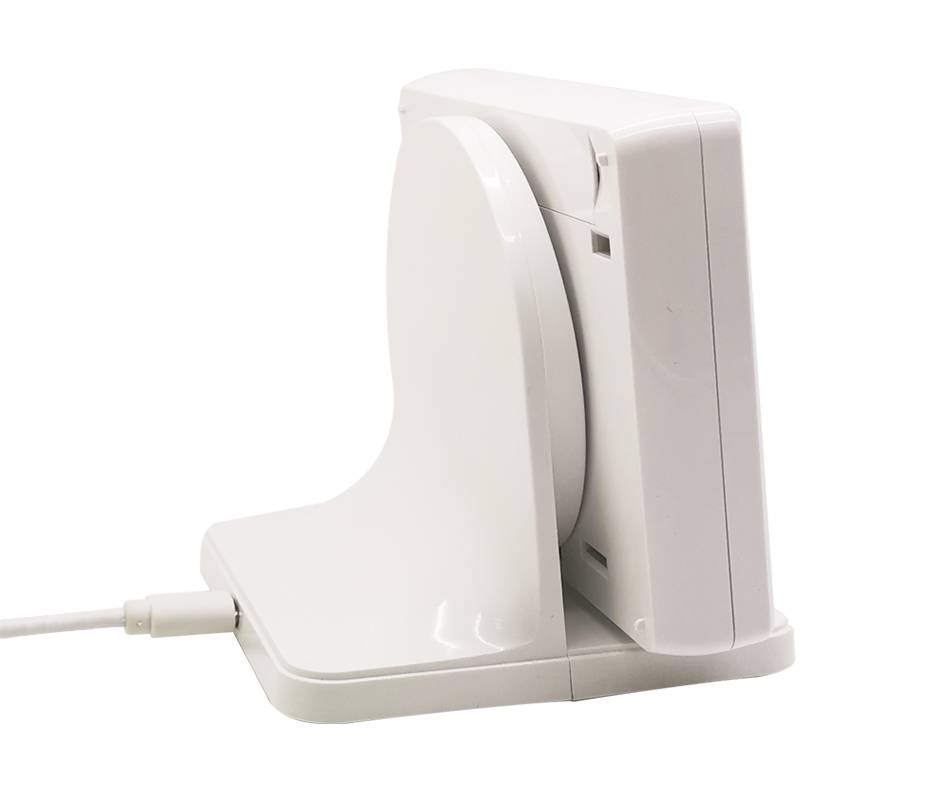

1. Контроллер BOT306RF-WIFI-NR должен полагаться на базу и всегда подключен к USB type C для источника питания, не может поместиться в батарею!

2. Контроллер BOT306RF-WIFI-NR может стоять только на основании, его нельзя повесить на стену.

3. BOT306RF-WIFI-NR не включает зарядную головку, она должна использовать ваш собственный мобильный телефон зарядную головку для источника питания.

Дисплей продукта

CCT-10-X

BOTX306-NR

BOT306RF-WIFI-NR

Приводы 230 В

Привод, используемый для соединения с коллекторами ---

Размер изделия
