Описание

400 Вт моно аудио усилитель мощности

Это 400 Вт аудио моно-усилитель платы.

Этот проект mono может легко играть до 1X400 Ватт Всего 400 Ватт динамиков.

Это аудио моно-усилитель 400 Вт.

Эта плата может легко воспроизводить динамики мощностью 400 Вт.Я использовал2sc5200И2sa1943TРансисторы и55-0-55 Вольт 8 АмперТрансформатор для этого проекта.

Описание товара

Упаковочный лист: 1 шт. печатная плата Это 1 шт. 2 слоя пустой усилитель аудио печатной платы, другие части не включены! Продажа только PCBs без конденсатора, без предохранителя, без диода включена в цену. Вы должны купить запасные части для себя выше. Размер печатной платы: 65X250 мм FR4 1,6 мм 1oz cu, HASL с свинцом Материалы для проекта 1 шт. индуктор 6uH + резистор 10 Ом/5 Втhttps://www.utsource.net/itm/p/6482482.html

1 шт. мостовой выпрямитель TS25P05G / GBJ2506https://www.utsource.net/itm/p/8420889.html

2 шт. конденсатор 10000uF100V

2 шт. конденсатор 100PF 200vhttps://www.utsource.net/itm/p/8360490.html

2 шт. конденсатор с алюминиевой крышкой, 470PF 250vhttps://www.utsource.net/itm/p/8344534.html

2 шт. конденсатор с алюминиевой крышкой, 47 (Европа) мкФ с алюминиевой крышкой, 50Вhttps://www.utsource.net/itm/p/8361411.html

1 шт. конденсатор 0,1 мкФ = 104 - 250 Вhttps://www.utsource.net/itm/p/8360507.html

1 шт. конденсатор с алюминиевой крышкой, 0,47 мкФ = 474 250vhttps://www.utsource.net/itm/p/8455311.html

1 шт. разъем-винтовой Терминал 2 Pin (шаг 5 мм)https://www.utsource.net/itm/p/6499377.html

1 шт. соединитель-винтовой Терминал 3 Pin (шаг 5 мм)https://www.utsource.net/itm/p/8307998.html

1 шт. разъем 2 Pin (2,54 мм)https://www.utsource.net/itm/p/8310125.html

3 шт. диод 1N4007https://www.utsource.net/itm/p/300046.html

1 шт. Диод Зенера 24VZhttps://www.utsource.net/itm/p/8377858.html

8 шт. резистор 1/2 Вт 2,2 Омhttps://www.utsource.net/itm/p/8294868.html

2 шт. резисторы 1 Вт 100 Омhttps://www.utsource.net/itm/p/6483197.html

1 шт. резисторы 1 Вт 4K7https://www.utsource.net/itm/p/8294729.html

1 шт. резисторы 1/4 Вт 10 кhttps://www.utsource.net/itm/p/8307453.html

3 шт. резисторы 1/4 Вт 150 Омhttps://www.utsource.net/itm/p/8294705.html

1 шт. резисторы 1/4 Вт 1Khttps://www.utsource.net/itm/p/8295156.html

1 шт. резисторы 1/4 Вт 33 Омhttps://www.utsource.net/itm/p/8294685.html

1 шт. резисторы 1/4 Вт 33Khttps://www.utsource.net/itm/p/6491290.html

2 шт. резисторы 1/4 Вт 3K3https://www.utsource.net/itm/p/8295201.html

1 шт. резисторы 1/4 Вт 4K7https://www.utsource.net/itm/p/8295203.html

2 шт. резисторы 1/4 Вт 56Khttps://www.utsource.net/itm/p/8295265.html

1 шт. резисторы 2 Вт 10 Омhttps://www.utsource.net/itm/p/8307326.html

8 шт. резисторы 5 Вт 0,25 Омhttps://www.utsource.net/itm/p/8294996.html

2 шт. транзистор A1015https://www.utsource.net/itm/p/884248.html

4 шт. транзистор 2SA1943https://www.utsource.net/itm/p/1238040.html

4 шт. транзистор 2SC5200https://www.utsource.net/itm/p/1238265.html

1 шт. транзистор A1941https://www.utsource.net/itm/p/915403.html

1 шт. транзистор C1815https://www.utsource.net/itm/p/1240733.html

2 шт. транзистор C2229https://www.utsource.net/itm/p/354226.html

1 шт. транзистор C5198 httPs:/fps

1 шт. транзистор TIP42Chttps://www.utsource.net/itm/p/1377945.html

Если вы хотите сделать этот проект, пожалуйста, внимательно посмотрите видео

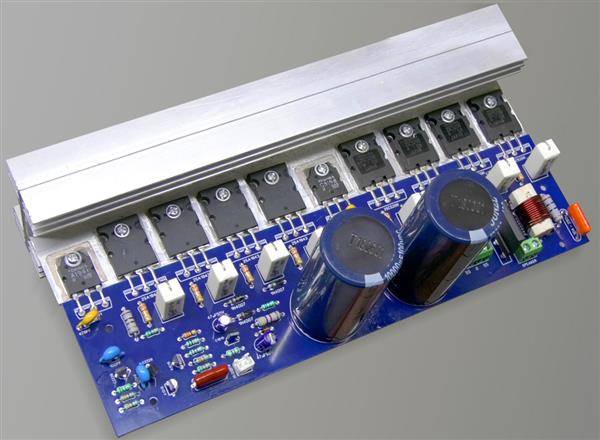

Готовый Ampfilicator аудио печатная плата изображение только для справки
