Характеристики 4CH передатчика постоянного тока 3 в:

Рабочая частота RF: 433 МГц. Кодированная система: 1527 код обучения. Рабочее напряжение: 3 В постоянного тока. Рабочий ток: <10 мА. Мощность передачи: 10 мВт. Рабочая среда: -15*75 градусов Цельсия. Беспроводное рабочее расстояние: 50-80 м (свободное пространство). Цвет: черный. Посылка Размеры: 6,3*3,8*1,6 см/2,48*1,49 * 0.63in м². Вес посылка: 25 г/0,88 унций.

Характеристики приемника:

Рабочее напряжение: 12 В постоянного тока. Режим работы RF: обратитесь к супергетеродинному приему. Режим модуляции: ASK. Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д. Режим соответствия: Интеллектуальный код обучения. Ток покоя: 5 мА. Частота RF: 433 МГц. Выходной ток: <10A. Чувствительность приема: >104dbm. Диапазон дистанционного управления: >50 м (свободное пространство). Режим выхода: сухой контакт/выходное напряжение. Проводной способ подключения: фиксированный столб проводки. Цвет: зеленый (печатная плата), белый (внешняя оболочка). Посылка Размеры: 7,5*5,5*3,0 см/2,95*2,16 * 1.18in. Вес посылка: 80 г/2,82 унций.

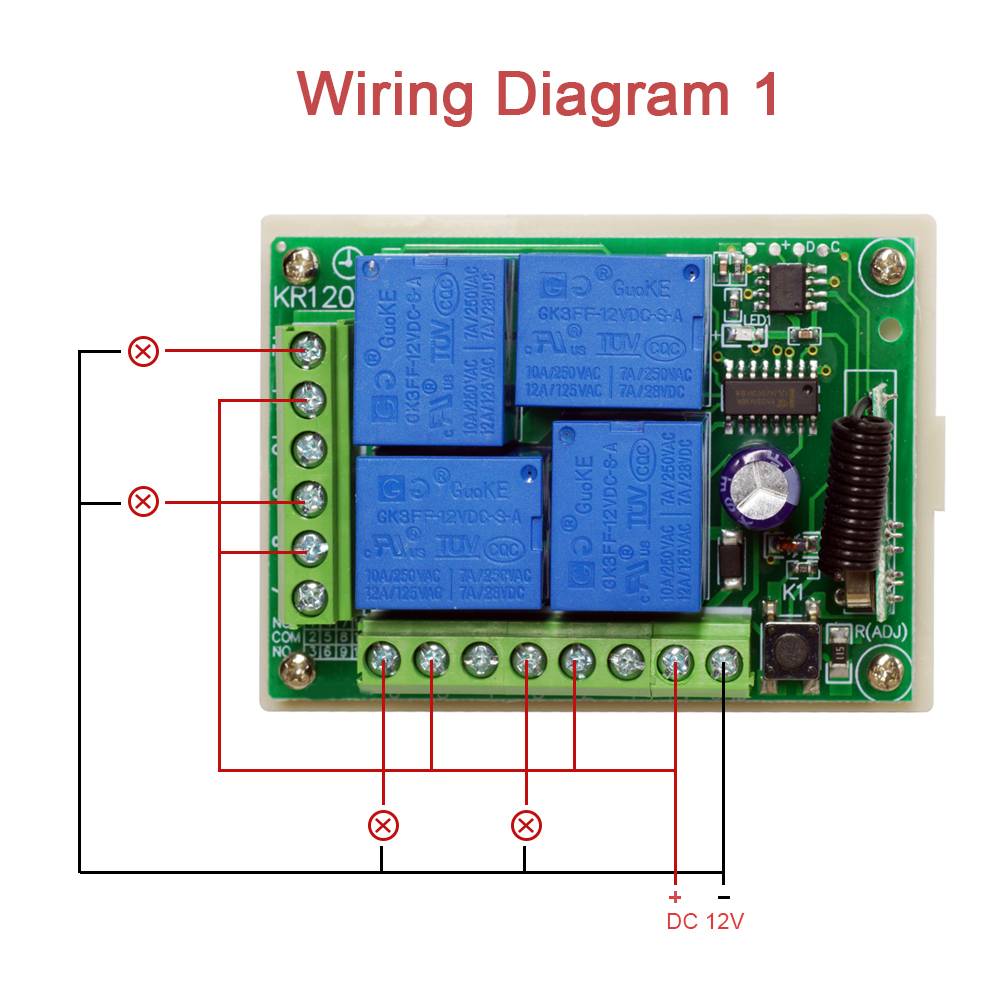

Проводка Порты и разъёмы:

+ V = Положительный полюсный вход. GND = вход отрицательного полюса. 1.KC1 нормальное закрытие реле (NC). 2.KC1 Общие Реле (COM). 3.KC1 нормальное открытие реле (NO). 4.KC3 нормальное закрытие реле (NC). 5.KC3 Общие Реле (COM). 6.KC3 нормальное открытие реле (NO). 7.KC2 нормальное закрытие реле (NC). 8.KC2 Общие Реле (COM). 9.KC2 нормальное открытие реле (NO). 10.KC4 нормальное закрытие реле (NC). 11.KC4 Общие Реле (COM). 12.KC4 нормальное открытие реле (NO). (Когда реле заряжено, нет и COM подключено).

Обратите внимание:

Различные варианты включают различные упаковки.

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение. Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Очистка кода:

Нажмите кнопку обучения на модуле 8 раз непрерывно, и светильник мигает семь раз, а затем выходит.

Кратковременный режим:

Пресс модуль кнопку обучения 1 раз, индикатор светильник всегда горит, затем Пресс в дистанционный пульт кнопка, индикатор светильник мигает 3 раза, а затем выключается, затем обучение успешно; если код не успешен, светильник индикатора выходит из состояния обучения через 15 секунд.

Режим переключения:

Нажмите кнопку обучения модуля 2 раза, светильник индикатора всегда включается; Затем нажмите кнопку дистанционного управления, светильник индикатора мерцает три раза, а затем выключается, затем обучение успешно; если код не был успешным, световой индикатор выходит из состояния исследования через 15 секунд.

Режим блокировки:

Нажмите кнопку обучения модуля 3 раза, светильник индикатора всегда включается, а затем нажмите кнопки на пульте дистанционного управления, светильник индикатора мерцает три раза, а затем выключается, затем обучение успешно; Если код не был успешным, Световой индикатор выходит из состояния исследования через 15 секунд.

Более того: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
