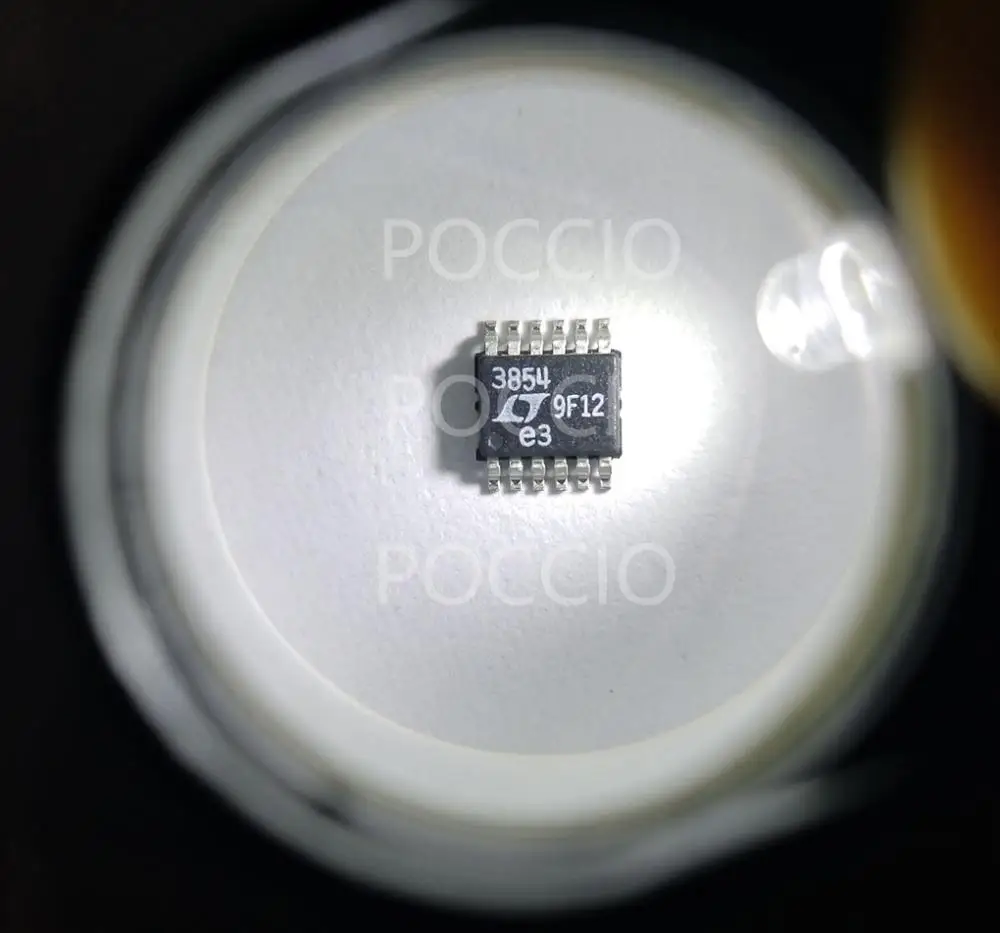

LTC3854EDDB LTC3854EMSE ltltc3854-маленький отпечаток ноги, широкий диапазон вин синхронный понижающий DC/DC контроллер

Особенности и преимущества

• Широкий рабочий диапазон vin-диапазона: от 4,5 в до 38 в
• Датчик тока RSENSE или DCR
• ± 1% 0,8 В эталонная точность при перегреве
• 400 кГц частота переключений
• Двойной N-channel MOSFET Синхронный привод
• Очень низкая работа отсева: 97% рабочий цикл
• Запускается в предвзятый выход
• Плавный Запуск регулируемого выходного напряжения
• Предельное отклонение выходного тока (отключено во время плавного запуска)
• Выход Защита от перенапряжения
• 5 V LDO для внешнего привода ворот
• Компенсация OPTI-LOOP® минимизирует Коут
• Низкий уровень выключения IQ: 15μA
• Крошечный с улучшенной теплоотдачей 12-контактный 2 мм × 3 мм DFN и MSOP

Подробная информация о продукте

LTC3854-это высокопроизводительный синхронный понижающий импульсный контроллер постоянного/постоянного тока, приводящий в движение все N-channel synchronous power MOSFET stage.

LTC3854 оснащен платформой постоянного тока с частотой 400 кГц. LTC3854 работает от 4,5 в до 38 в (40 в абсолютный максимальный) Диапазон входного напряжения и регулирует выходное напряжение от 0,8 В до 5,5 В.

Pin RUN/SS предоставляет функции плавного запуска и включения. OPTI-LOOP компенсация позволяет оптимизировать переходную реакцию в широком диапазоне значений выходной емкости и ESR. В настоящее время фолдбэк ограничен рассеивание MOSFET в условиях короткого замыкания. При плавном запуске функции фолдбэк отключаются.

LTC3854 имеет минимальное время на 75ns, что делает его хорошо подходит для высоких соотношений понижения. Мощные встроенные драйверы MOSFET позволяют использовать внешние МОП-транзисторы высокой мощности для производства выходного тока до 20А.

Приложений

• Автомобильной системы
• Телекоммуникационные системы
• Промышленное оборудование
• Распределенная DC Мощность системы
